浓度17040電池模組測試系統是專為高功率二次電池組測試而開發的高精密充放電設備,具有能源回收功能,可節省放電過程所消耗的大量電能,即使動態充放電,也能確保電網端維持穩定,不致因諧波汙染影響其他設備。並將電池組放電產生的電能回收到電網再利用，解決傳統的設備放電能量虛耗，以及空間熱處理不易的問題，符合環保需求。
17040系統具備通道並聯與動態工況模擬功能，並聯功能可提昇最大充放電電流和功率，增加設備使用上的效益與彈性，可達到設備高利用率。動態工況模擬功能可讓使用者載入行車路譜的電池波形，可選擇電流或功率兩種模式來適用不同標準（NEDC/FUDS）的要求。雙向架構可確保充放電轉態瞬間電流不會中斷，才可精確模擬出行車工況，並能符合ISO、IEC、UL、GB/T等各式國際測試標準。
17040系統搭配电池Pro軟體,具備彈性編輯功能,可進行各通道獨立測試,符合二次電池模組的各項測試需求,具高度穩定性與安全性,並支援斷電復歸功能,確保測試資料不中斷。
針對電池測試設計多項安全保護機制，測試過程自動偵測過電壓、過電流、過溫度、外部參數判斷等異常訊號，保障測試過程安全。各通道偵測到異常時，啟動中止充放電保護措施，並具備斷電資料保存與復歸測試功能，防範任何資料遺漏的潛在因素。
安全 - 強化風險管控
- 可將測試條件及截止/保護條件，直接載入到充放電機執行，透過內部軟體/硬體達到多層保護功能
- 可整合外部硬體取得各項即時監控參數，如BMS、数据记录器、腔室、I/O訊號，達到告警/截止/斷電保護功能
- 透過房舍管理系统通訊讀值與数据记录器的量測，能監控電池包中的各項電壓/溫度值，並可依照設定值進行即時判斷與保護動作
- 內建多項告警/保護模式:OVP, UVP, OTP, WIR_LOSS CAL_ERR, POW_ERR, RM
精準 - 提升產品品質
- 高頻取樣量測技術:最快取樣率50 khz,確保動態量測精度
- 電壓精度:±0.02%的读数。±0.02% F.S.)
- 電流精度：±（rdg的0.05%±r.n.g的0.05%）
- 快速響應測試技術：電流切換時間5ms（-90%至90%）適用於多種測試應用需求
- 自動電壓/電流檔位切換功能：可分為多個檔位，隨著大電流或小電流的動態變化過程，自動調整正確檔位，達到量測精度之最佳化
- 支援動態工況模擬(波形)測試功能,模擬實際行車路況之電流或功率狀態,支援NEDC,这类,HPPC等法規測試標準

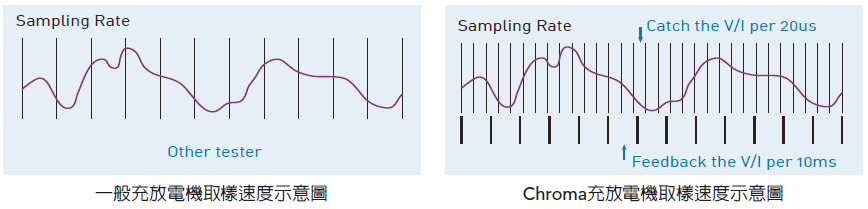

高頻取樣量測技術
一般電池充放電機，直接使用軟體讀取電流值作電量計算，然而軟體的資料讀取速度有限制，將造成動態電流的容量計算誤差過大。色度藉由提高V/I取樣率，並透過兩次積分法，提供更佳精準的容量計算，電流變化時的資料不遺漏，不受資料傳輸速率影響。
- V/I取樣率50kHz(每20μs取樣一點)
- 分段積分模式運算:對我積分——電容量;對V x積分——能量

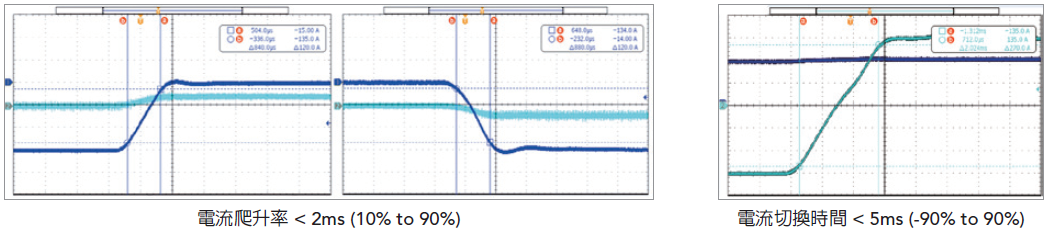

快速響應測試技術
在電流快速響應的同時，可達到最佳化的充放電模式轉換控制，避免測試過程損傷到待測物。
- 电流纹波噪声<0.5%，超调<1%

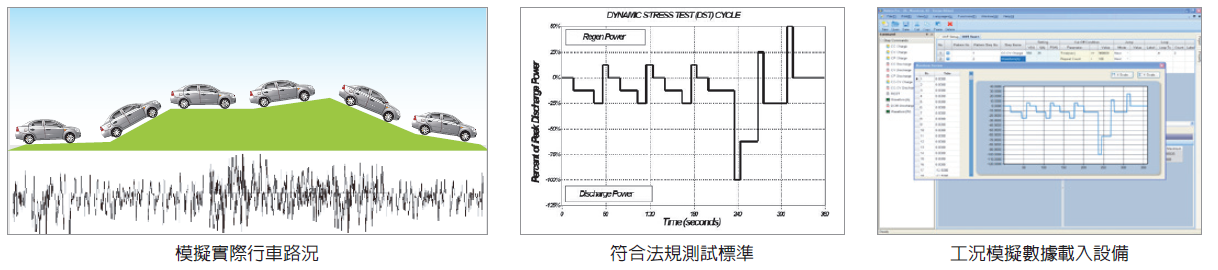

動態工況模擬功能
電池組的使用方式都是快速與不規則的電流充放電變動狀態，透過工況模擬，電池組的使用狀態才能真實的反應在電池上。
- 模擬電池實際使用的動態充放電波形，在此動態電流模式下（波形）最大放電與最大充電電流變換時間僅需要5ms
- 工步可設定讀取指定電腦內存放電流/功率波形的擅长檔案
- 每通道可儲存720000點，進行長時間動態測試
效益 - 降低營運成本

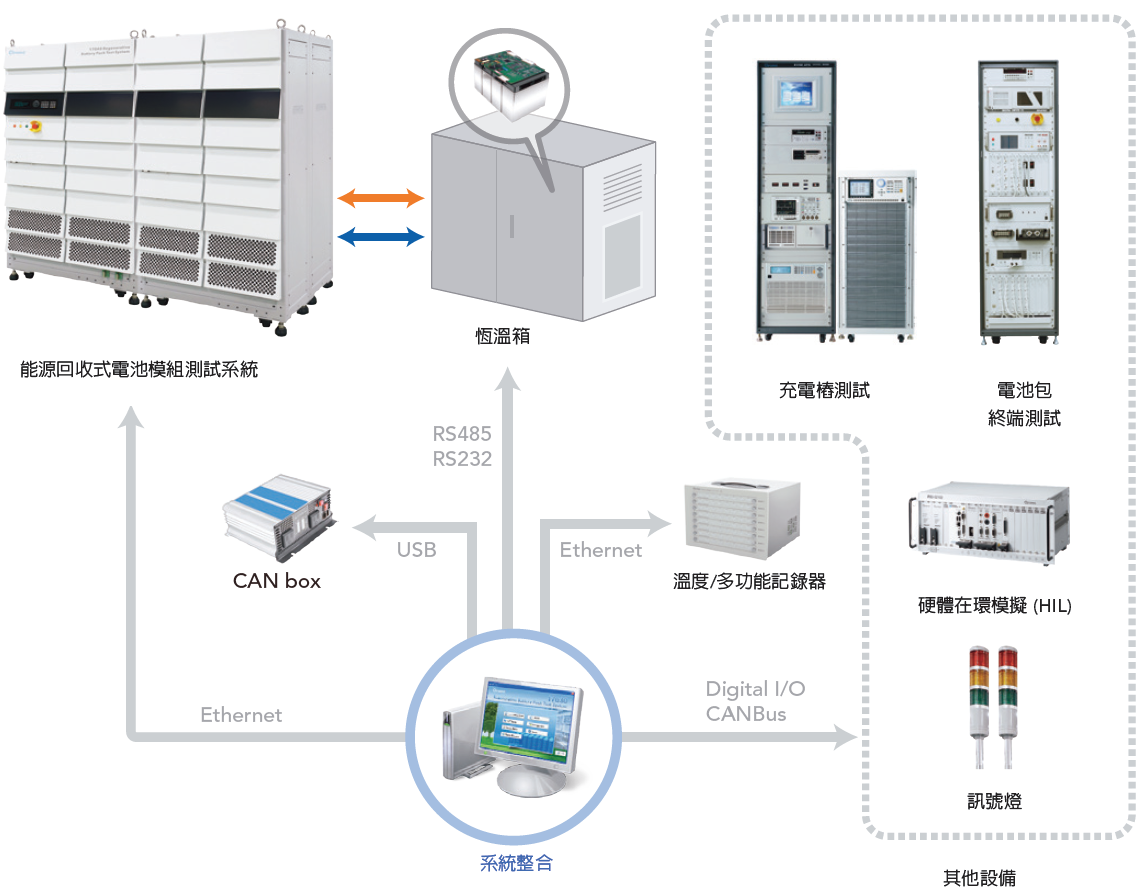

- 軟硬體之整合/客製能力,如:BMS,数据记录器,恆溫箱,外部訊號,边境(硬件在回路)
- 提供多種設備外部訊號介面（CAN总线、以太网、模拟I/O）可支援硬體在環測試平台（希尔）
- 系統之間具有並聯功能，最大可並聯至360kW、900A之規格(選配)
- 具備電池充放電機與電池模擬器兩種功能
- 具備高效率之放電能量回收技術

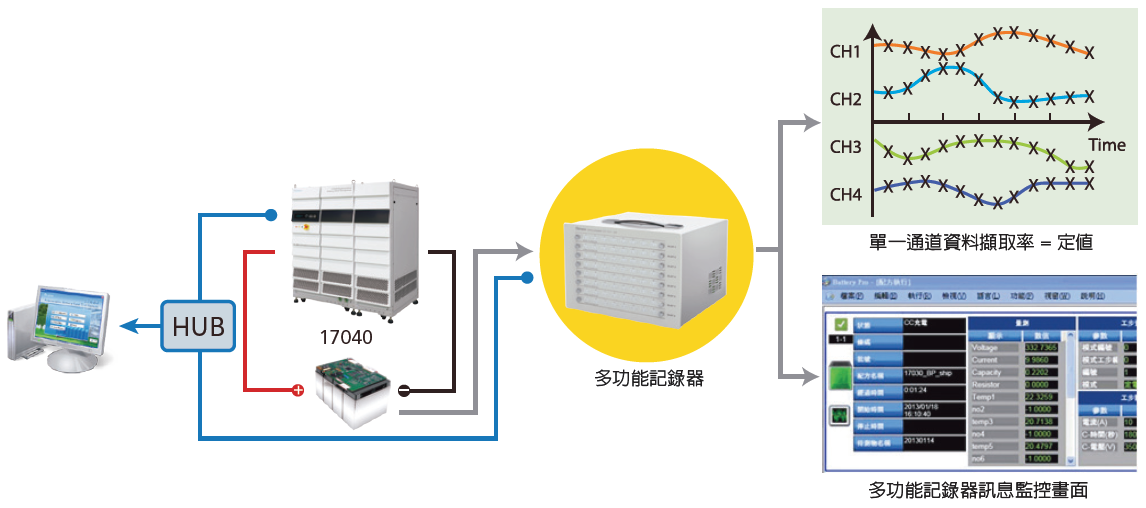

多功能記錄器整合技術
17040系統透過軟體可整合多功能記錄器，在充放電過程中，讀取多組的電壓與溫度紀錄，其條件可轉成保護啟動條件或截止條件。多功能記錄器可達到各通道同步取樣，最快的資料擷取速度為10毫秒，17040系統則最多可支援多功能記錄器達120通道。

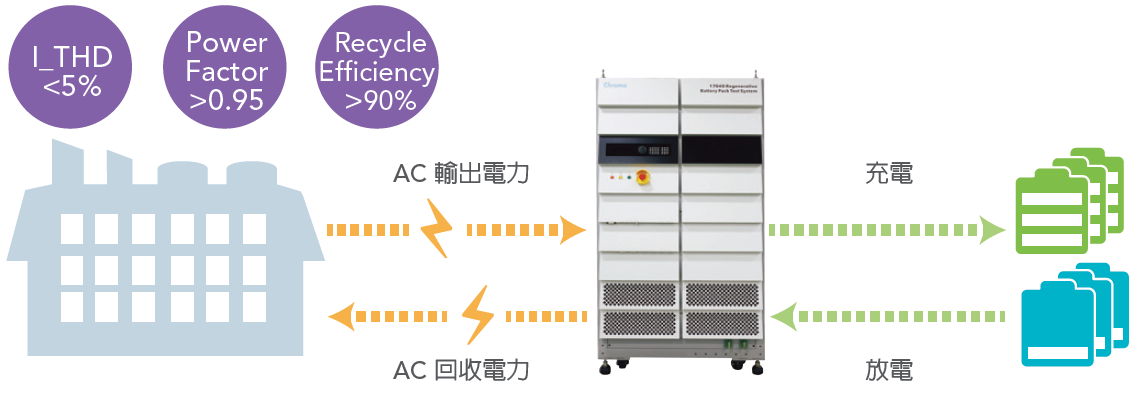

放電能量回收技術
- 採用雙向式電路架構，對電流反向變化能精準控制
- 具有放電能量回收功能 (效率 >90%)
- 穩態能量回收特性：符合太陽能回收電網標準，電流THD<5%，PF>0.95

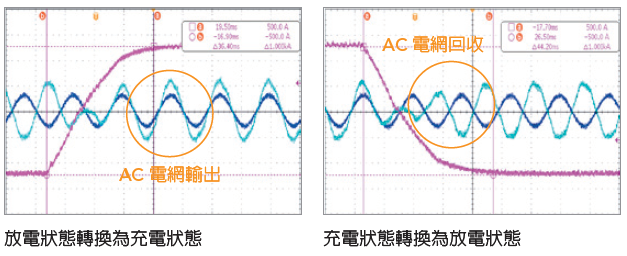

- 動態能量回收特性：即時完成暫態電流之相位轉換，避免電網汙染
- 能量回收至電網過程，自动控制電流波形平順且即時完成相位轉換，可避免測試誤判或造成電網被汙染影響其他設備
雙重模式應用切換
- 充放電機模式：透過电池专业軟體操作介面，應用於動力電池包檢測
- 電池模擬器模式:透過电池模拟器軟體操作介面,應用於馬達驅動/充電樁測試

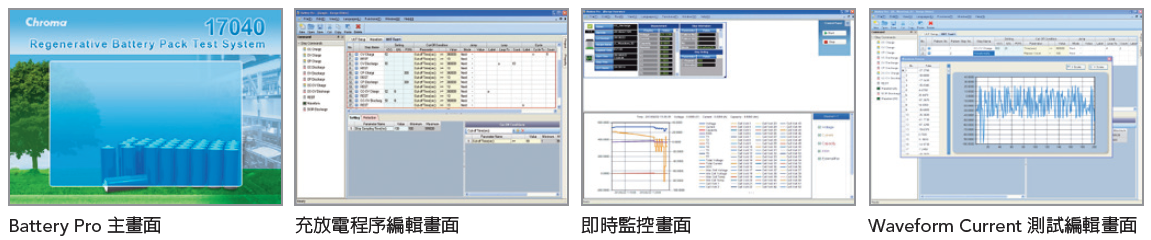

電池充放電軟體 - 电池专业
色度17040測試系統的軟體平台Battery Pro符合二次電池組的各項測試需求，具備高度的穩定性與安全性，並具備斷電資料保存回復功能，防範任何資料遺漏的可能性。
- 即時監控：系統測試狀態即時瀏覽，無須等待，通道資料與系統整合資料可同時瀏覽
- 圖示管理：通道測試狀態透過不同圖示管理，一目瞭然，易看易懂易瞭解，立即對照狀態說明，瞭解測試狀態
- 使用權限設定：可設定使用者操作權限，方便管理
- 故障紀錄追蹤：獨立紀錄通道異常狀態

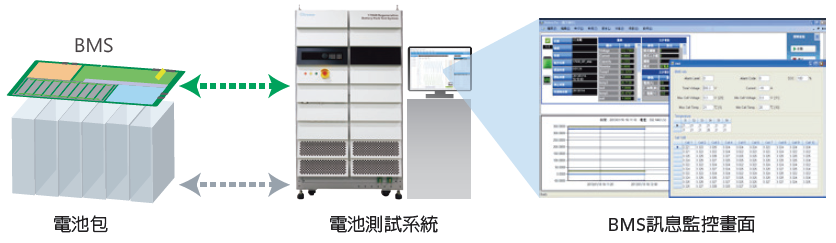

整合CANbus/SMbus/LIN通訊功能
- 可直接載入Vector.dbc檔，讓使用者快速且方便完成房舍管理系统監控設定
- 使用者依照BMS通訊協議,自行設定所需要的訊息資訊
- 讀取的BMS資料可轉成,測試中的保護條件或截止條件
電池模擬器軟體 - 电池模拟器
17040具備電池充放電機與電池模擬器兩種功能，可用於測試電池組與測試與電池組連接的相關產品，產品在研發設計時，其供應商電池還未到位，可透過電池模擬器功能，確認其系統功能是否正常，且也能程控不同電池電量狀態（SOC）狀況)，並可下載不同電池曲線，測試產品充放電狀態，預先做產品與電池搭配的測試評估，可應用於汽車啟停系統馬達驅動器、輕型電動車電控器、車載充電器等各項測試。

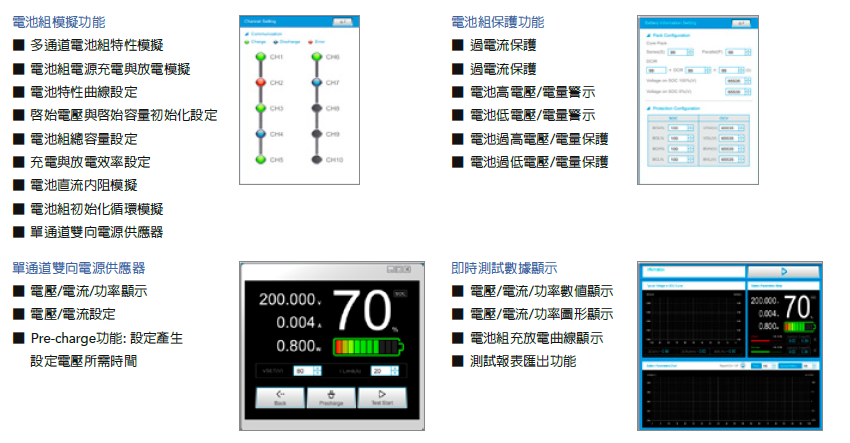

电池专业電池模擬器操作介面
可選配電池模擬器功能，雙向電壓源可被充電或放電，可設定電池容量/直流阻抗/下載V-SOC曲線，適合使用於測試充電器、逆變器及馬達驅動器，附有電池模擬器專用軟件。
