浓度8020配接器/充電器自動測試系統是在生產線上測試配接器與充電器的最佳測試系統,8020可支援同時一次測試多顆待測物,大幅提昇生產線產能,並且兼具浓度8000系統靈活的硬體架構,可選擇多種硬體例如交流電源供應器,電子負載,時序/雜訊分析儀,功率表等。
8020特別針對配接器與充電器特性，量身訂作並優化標準測試項目，測試效能佳，符合大量生產要求，另外，軟體功能操作簡單，容易使用，符合生產線需求。
浓度8020測試系統已針對業界的新測試需求,擴充硬體與增加新的測試項目例如符合能源之星要求的平均效率測試等。另針對業界未來的新測試需求,可彈性加入具有報表製作,統計分析和管理功能的浓度8020測試系統軟體,能夠產生各種測試報表,進行系統管理,滿足現代化品保和生產線的需求。另外,此系統也能與製造資訊系統(具有系统)連線,以控制生產流程。
浓度8020自動測試系統運行於Windows7/10以上的作業環境下,在簡單易學的Windows環境下為測試工程師提供專用的電源測試系統,並且方便使用Windows資源。
優化的測試項目
浓度8020自動測試系統配備了針對待測物(配接器/充電器)特性優化後之標準測試項目,使用者只需在標準測試項目上定義測試條件和測試規格即可測試。優化後的測試項目涵蓋了7類電源測試要求:輸出特性(输出性能)檢測待測物的一般性能,輸入特性(输入特征)檢測電源的輸入參數,穩定度測試(监管测试)檢測待測物在輸入電源和負載變化時的穩定性,時序和瞬態(时间和瞬态)測量開機及關機時的瞬時狀態及各事件的時間,保護測試(保护测试)觸發電源的保護電路,特殊測試(特殊测试)和特殊功能(特色)提供了測試電源的特殊功能與方法。
輸出特性測試
|
輸入端特性測試
|
穩定度測試
|
時序以及暫態特性測試
|
保護特性測試
|
特殊測試
|
特殊功能
|
自動測試系統軟體平台
浓度8020自動測試系統的軟體平台,特別針對生產線上使用所需,整個軟體功能操作簡單。浓度8020自動測試系統的軟體運行於Windows7/10以上的作業環境,為其提供了必要的週邊支援。
浓度8020自動測試系統適合現代化的大規模量產生產線,可搭配支援浓度Sajet製造資訊系統(制造执行系统(MES)進行測試站別,人員,產品序號及測試程式的控制與管理,以及測試數據上傳中央伺服器功能,達到測試程式集中管理與數據資料蒐集/報表分析等應用,協助客戶完成智能工廠之目標,提高產品品質,效能,降低生產成本,創造企業利益最大化。另浓度可提供客製化具有控制系統服務,連結客戶廠內既有市场经济地位,到目前為止已協助眾多海內外世界級製造大廠完成MES系統整合之實績案例。
此外,因應工業4.0全自動智能產線趨勢,浓度8020自動測試系統也完成系統硬體設備的狀態自檢功能,在每一次產品測試結束後便自動進行各硬體設備的狀態檢視,當有測試設備或系統發生異常時,浓度8020系統可整合數位I / O裝置,輸出數位訊號通知管理中心,並在本地端電腦將”系統開始測試時間”,“系統結束測試時間”,以及發生異常錯誤的訊息紀錄下來,方便使用者追朔參考,統計問題,以調整設備維護周期與調配。
/Chroma_Page_8000_SMPS_11.png)
手機充電器共模雜訊量測解決方案
研究發現智慧型手機使用電容屏的多點觸控螢幕,在充電過程中來自交直流充電器所產生的共模雜訊電壓突波在觸控時進入面板,嚴重影響觸控性能,常導致觸控讀取不準確或造成假性觸控訊號,因此手機廠商合力制定IEC62684標準,規範電池充電器的雜訊頻譜規格。
IEC62684备忘录標準規範定義了行動裝置充電器的共模雜訊的組成成分,規格限值與量測設置建議,致茂電子共模雜訊測試解決方案符合IEC62684規範要求且能快速穩定地進行充電器共模雜訊量測;浓度80611時序/雜訊分析儀內建4 mhz低通濾波器,可滤除< 250 ns高频噪音,符合可忽略< 250 ns高频噪声的量測要求,搭配浓度8020系統達到自動化測試,滿足產線快速量產測試需求。

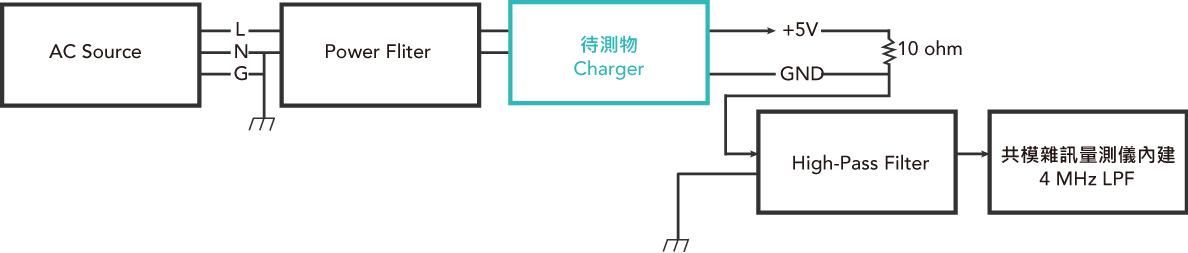

充電器共模雜訊基本測試架構
| 設備 | 型號 | 應用 |
|---|---|---|
| 輸入源 | Chroma 6500/61600/61500交流源 | IEC62684規範要求測試輸入電壓253伏/ 50 hz |
| 高通濾波器 | 色度設計 | 滤除50 hz基频漣波成分,且不會造成高頻噪音衰減失真 |
 ▲上述波形CH2含50 hz基频漣波成分,CH1為經高通滤波器濾波後,沒有造成高頻噪音衰減或失真 |
||
| 共模雜訊量測儀 | 浓度80611時序/雜訊分析儀 | 内建4 mhz滤波器可滤除< 250 ns高频噪音,符合IEC62684規範要求 |
 |
||
與示波器量測比較
浓度80611時序/雜訊分析儀採用類比電路量測方式應用於敏感的共模雜訊量測,可有效排除不穩定,不連續等非預期的干擾突波,穩定正確的量測共模雜訊;另外浓度80611的差模量測架構有別於示波器共地架構,可避免在multi-UUT測試時,待測物輸出共地造成雜訊特性互相影響問題。

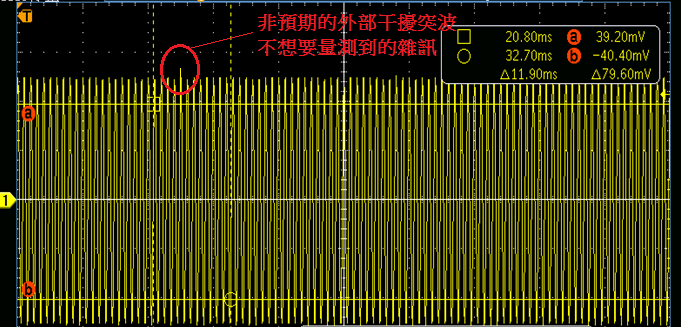

示波器是以数字化方式量測,會量測所有屏幕上或光标內的最大峰值,包括不連續/不穩定的雜訊,及並非待測物本身特性產生的不想要量測到外來的干擾雜訊。
| 功能規格 | 色80611 | 示波器 |
|---|---|---|
| 决议 | 400 mv / 15位 2 v / 14 |
8位 記憶體長度參數設定影響量測精準度與測試時間 |
| 一次測試多顆待測物測試速度 | 可同時讀取所有通道量測數值 | 只能單通道各別量測，逐一讀取量測數值 |
| 通道數(台) | 浓度80611:10 ch 80614年浓度:4 ch |
一般示波器(4 ch)沒有外部三角埠,量測時序時,必需犧牲一個通道接交流源过渡訊號 |
| 量測架構 | 差模量測:Multi-UUT同時測試時,可避免待測物噪音特性互相耦和干擾 | 共模量測：待測物輸出共地，可能造成輸出特性相互影響 |
