高精度通用测量探头模型71241

71241年│数据表

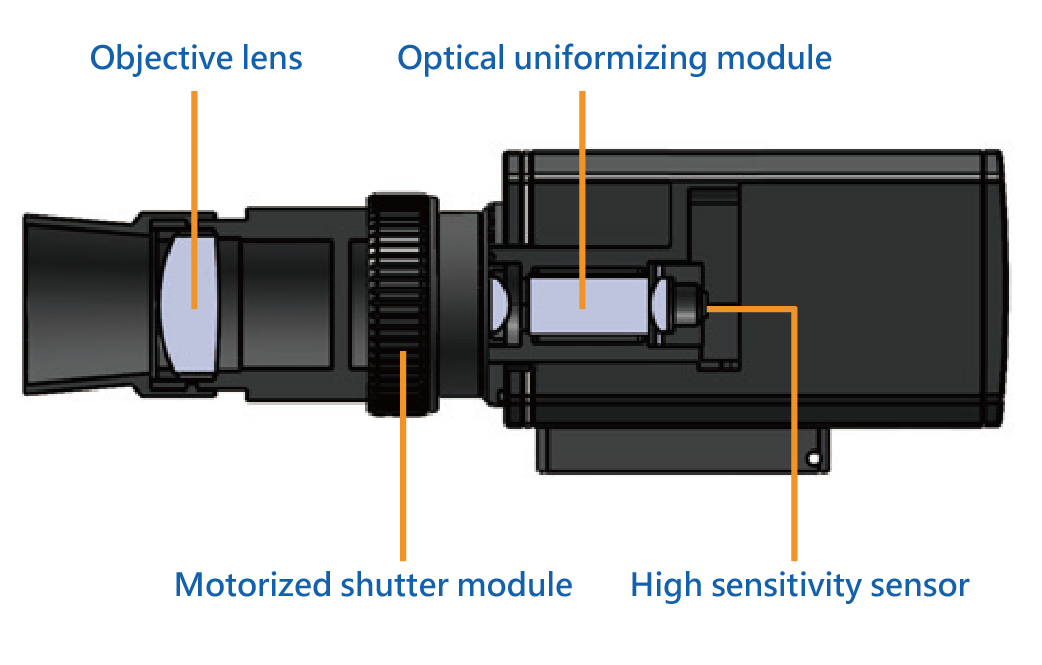

光学系统结构
71241显示彩色分析仪的光学系统可以精确测量各种显示设备包括柔性显示。的帮助小型和轻型电动百叶窗模块发出的光通过物镜DUT输入然后收敛的光学单值化模块。区域上的每一点光来衡量混合均匀,然后均匀投射到X, Y, Z过滤传感器,节约时间花在手动校准。

高对比度的测量
视频电子设备标准协会(视频电子设备标准协会)已经定义了DisplayHDR显示行业的规范,从入门级HDR400高端HDR1400标准,与亮度比例从0.02 cd / m2 ~ 1400 cd / m2。对比度越高,更现实的图像。时显示的性能也大大提高了构建符合相关的标准。高动态范围(HDR)提供高对比度显示亮灯和更深的黑暗。的日益发展与MiniLED LCD背光,高对比度测量的需求也增加。浓度71241年是专门开发满足这种需求和有能力测量6000 cd / m2 ~ 0.001 cd / m2,对比度高达100万比一。

光学单值化模块
通过减少损失的光通量,可供使用的光线可以增加。这是我们系统的主要因素,允许实现快速、准确的测量在低亮度测量模式。光学单值化模块不仅达到一个统一的光分布,而且还减少了损失引起的入射光线的传播系统,从而优化入射光线的使用效率。此外,传感器使用high-transmittance Y过滤和高灵敏度光检测器来进一步增强入射光量的效率,实现准确的超低亮度测量结果。

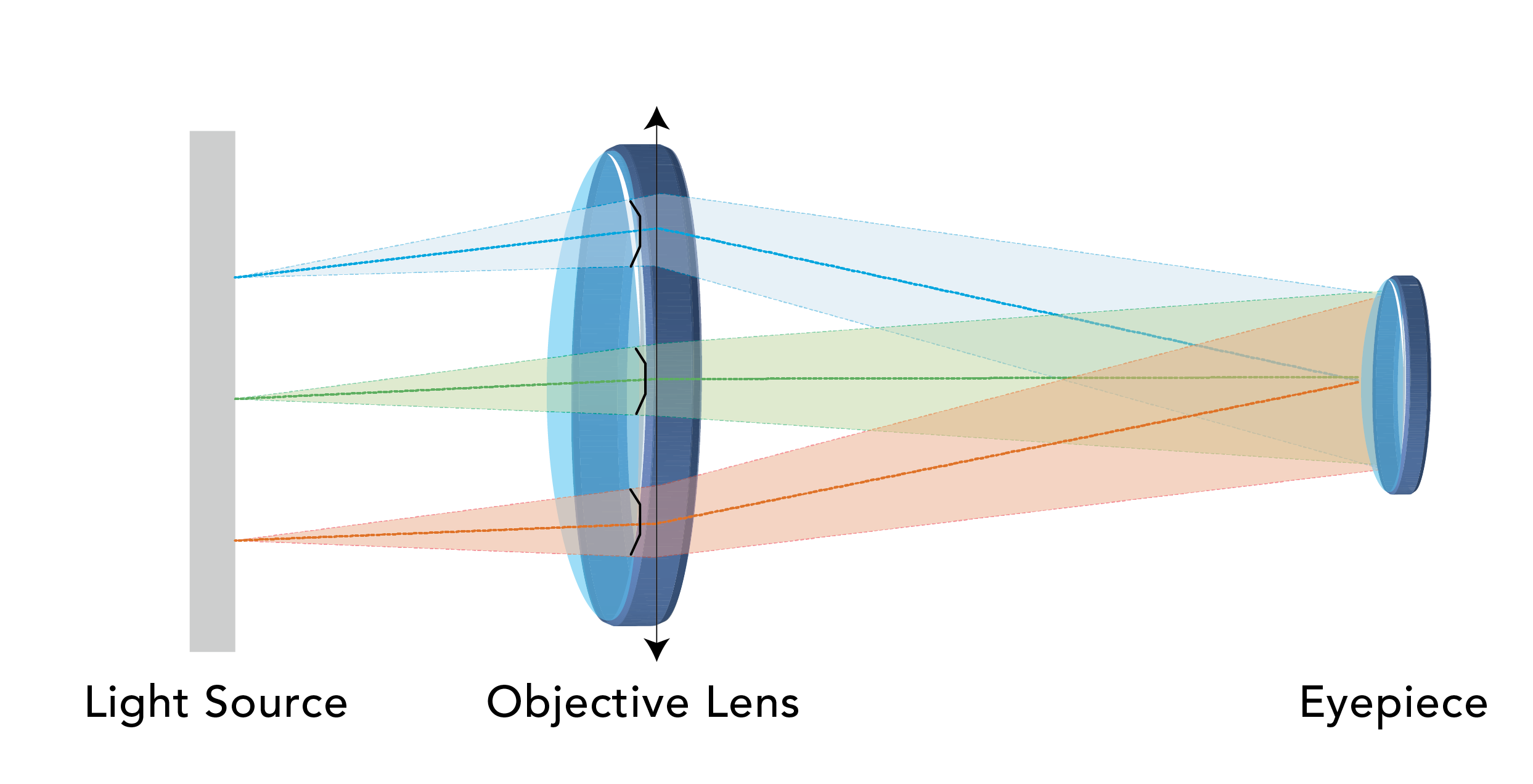

Object-Side远心光学系统
71241年符合IEC61747-6 eiajed - 2522标准,建议光接收角被设置在5°。71241年的对象空间远心的设计能使测量范围内的光接收角显示被测表面平行。结果,光接受彩色分析仪只是±2.5°角相对于DUT的(显示在测试的)表面。此外,颜色的telecentricity分析仪,即光轴之间的近轴(维)错误的光接收角和DUT表面的法线,小于0.25°。

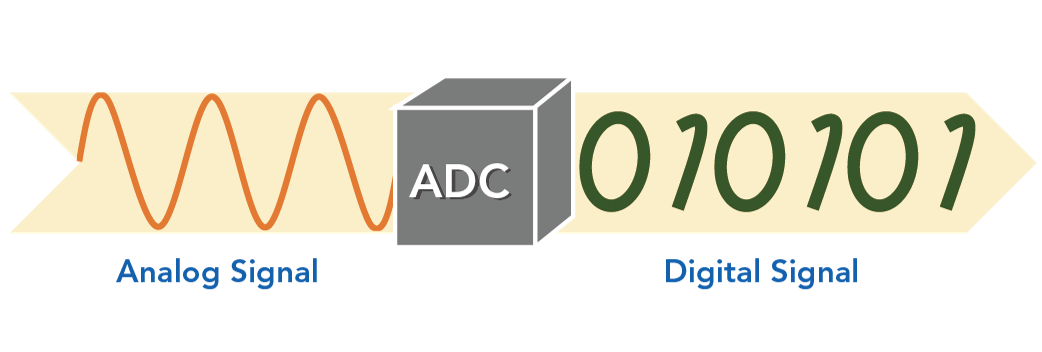

模拟-数字转换器(ADC)
内置的20位A / D转换器的范围大大提高亮度和色度测量的多速切换和pA精密电流测量电路。和快速算法开发的浓度,测量模拟值可以迅速转化成精确的数据。

光学测量软件

71241显示彩色分析仪配备光学测量软件获取测量数据,保存在电脑上,,并将该信息导入到报告进行处理。包括光学测量SDK允许用户轻松地开发测试程序来满足他们的需求。

测色仪器
数字/模拟显示提供了4种不同的显示模式:xyY, TΔuvY u网上没有,XYZ。可以选择所需的测量模式根据用户的需求,并且可以设置为执行单一度量值或连续测量。

伽马测量
伽马测量用于红、绿、蓝白相间的颜色。除了标准的伽马曲线,每一种颜色的伽马值和曲线显示在测量完成后。用户可以调整颜色测量量表4096(12位)根据他们的需求。

闪变测量
71241年的光传感器支持FMA和FLVL闪烁测量模式。菲利普-马萨闪烁测量模式显示了AC / DC亮度的变化之间的关系(AC)和(DC)的基本数量。FLVL (JEITA /视频电子设备标准协会)闪烁测量模式分离所有的不同频率的交流量,而光学测量软件显示一个图表的闪变值的频率,使其更容易找到生成的闪烁的频率点。

菲利普-马萨

FLVL

颜色校正
满足用户的校准的需要,光学测量软件提供了一个特殊函数,可以直接读取的值校准装置,消除了需要抄写数据,避免了由于转录错误导致的问题,同时提高标定的效率和正确性。

测试程序编辑
测试项目可以直接编程的独立单位。程序界面还提供用户程序在电脑上,和其他用户的测试程序可以保存编辑使用后没有重新编程,使操作方便和效率。

应用程序体系结构

独立:通过颜色分析大师软件控制
1。实时显示测量结果
2。支持multi-probe设置
3所示。保存测试数据的分析

显示应用程序:2238年通过视频控制模式发生器
1。图形用户界面(GUI)
2。可编程的测试项目
3所示。一键报告输出

平板显示器应用程序:通过控制/勿动蛋白软件
1。汽车闪变测量
2。测试结果和图表存储
3所示。综合信号发生器和调查
