** A291802V逐信号模块实例
为了满足当今和未来高度多样性视频信号的需要,Chroma设计多模块显示测试系统,帮助客户省产成本并实现可持续性目标Chroma 2918FPD测试器可安装多达4个信号模块并允许用户选择最合适的组合

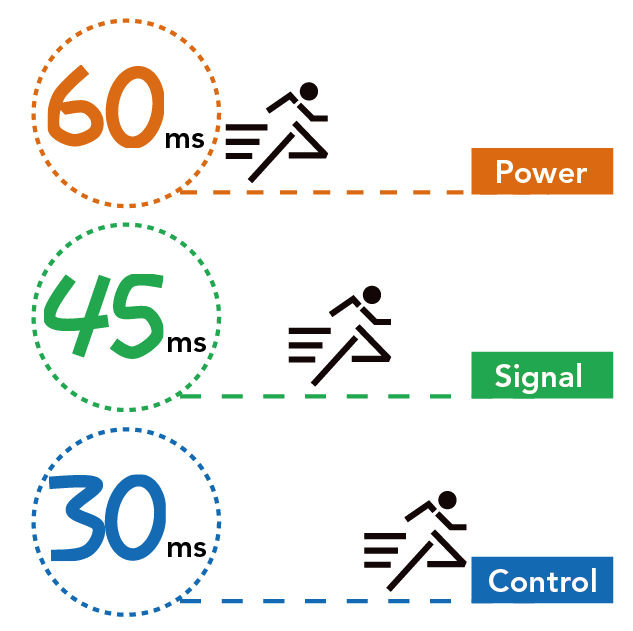

工具提供电源、信号、单控针激活和定时编辑小至1ms电源、信号、控制插件输出和关机都可按用户需求微调
智能冷却系统监督主机与模块之间的温度变化并自动调风扇流速率PWM
2918主机可装配67393-120-480FPD测试器电流模块,最大输出流达11A@12V和20A@24V电压可加量0.01V加量调整,加量稳定持续输出电压使您配置电源以适应自身应用并完全满足电视监控用电需求
2918高便设计快速易安装主机引导轨迹采用双级设计宽前窄后部,模块安装端装有引导机制,用户可不遗余力地通过引导轨迹滑入正确位置
Chroma 2918提供OVP超电压保护,OCP超电压保护,UVP超电压保护,UCP超电压保护自定义保护参数dUT电流或电压检测出输出过程超出集值时,保护机制将立即启动以避免产品损坏
保护延时函数通过防止DUT电源生成的冲流触发保护机制,确保测试精度
2918主单元和模块采用高精度军用级连接器(DIN),确保高速同步传输特征以及强健耐用机制

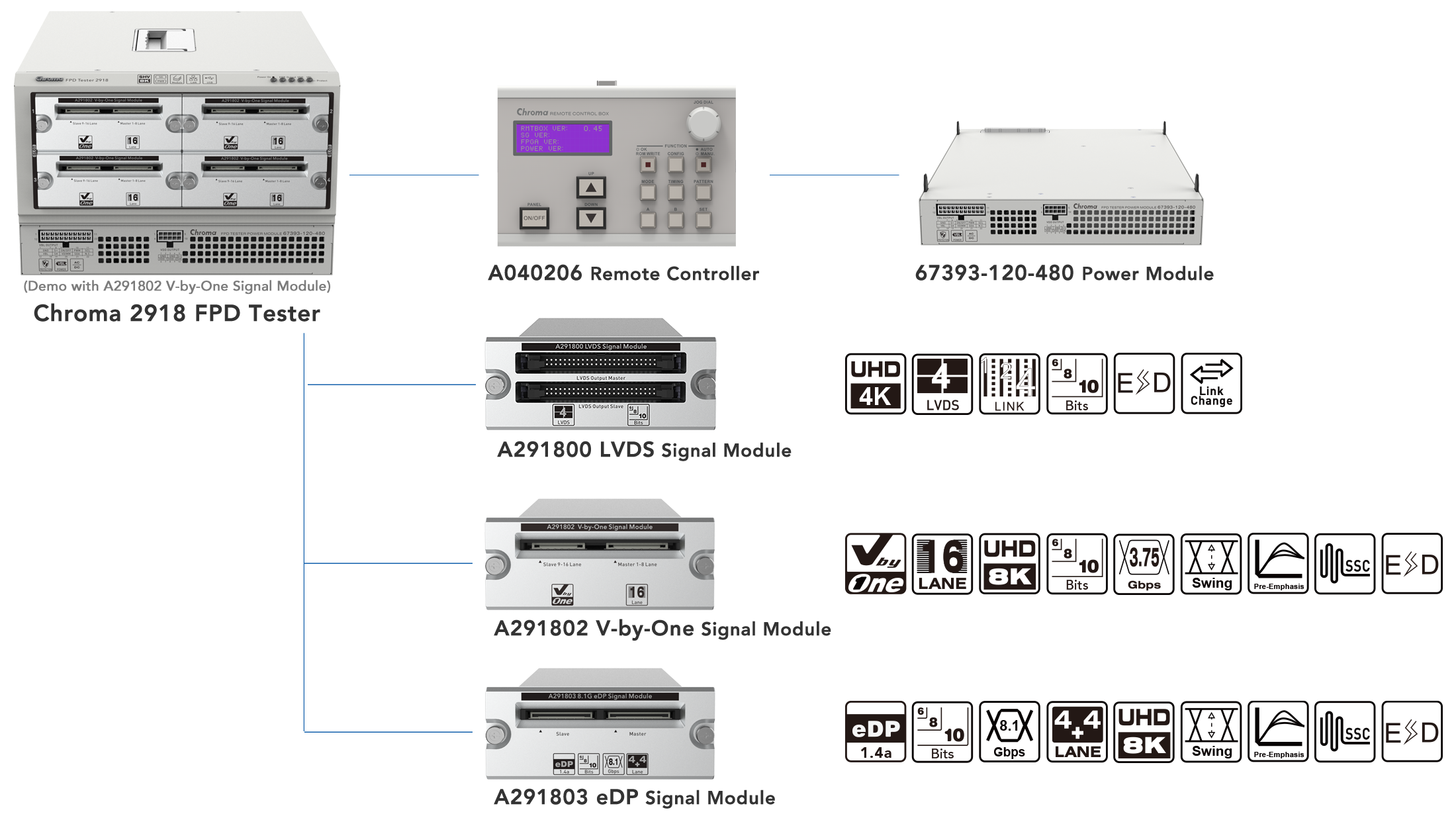

2918FPD测试器提供各种互换信号模块,包括LVDS、V逐one、eDP等单元,每个单元都有离散高速图形处理单元允许用户选择最适合其具体应用模块2918主机还支持增强分析方法,提供更大的灵活性和功能性单电模块设计扩展设备使用寿命并降低旧设备替换成本,同时确保未来视频信号可用性
2918主机和67393-120-480电源模块独立设计,隔离热源和电磁干扰并允许根据用户未来电量需求更新或替换
进行一系列测试时,测试精度常受电压下降影响,电源下降由电缆、连接器和距离引起2918系统装配远程感知函数,可自动调整输出以协调实际测试电压和集电电压之差

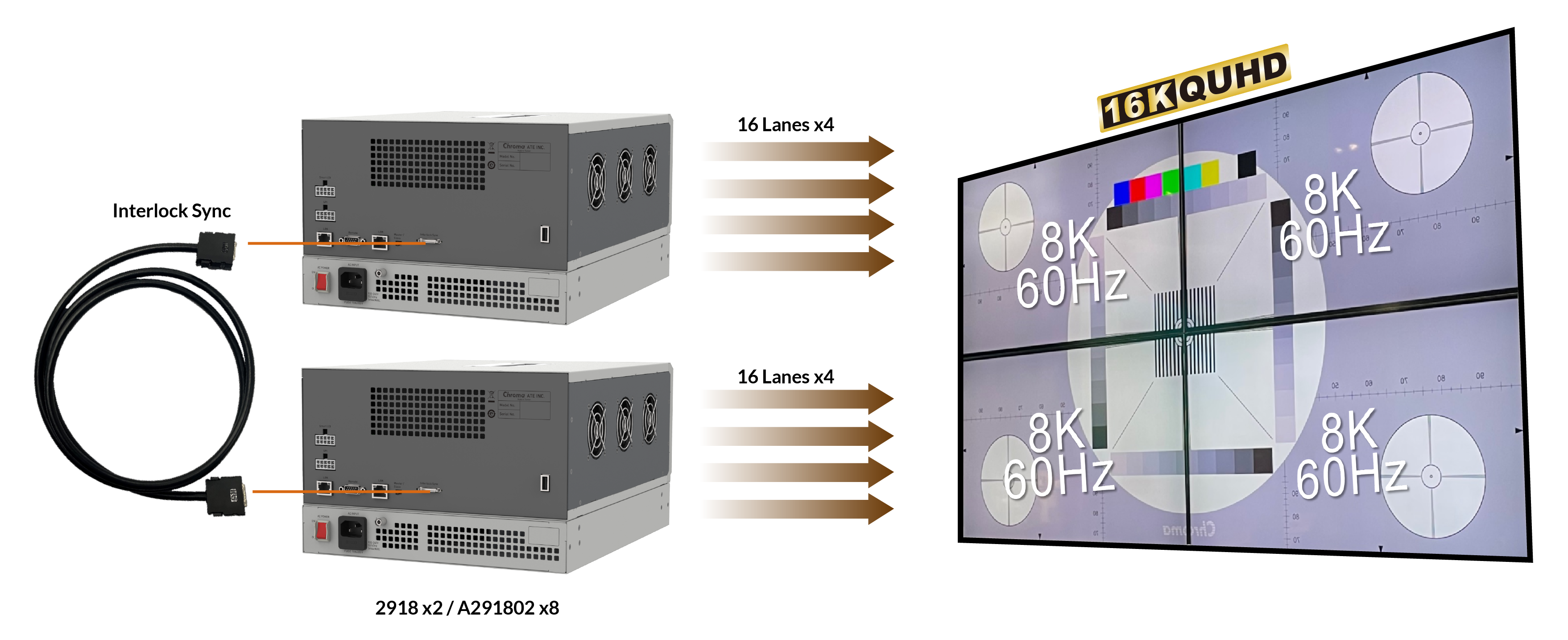

通过InterlockSync,2 2918主机可连接实现8信号模块同步输出,扩展范围并支持高分辨率测试需求,如V逐接口应用ibjective可支持128行信号传输 at 16KQUHD (QuadUltra高定义)@60HzFPD主软件可用于同步控制两个单元(Master/Slave)并设置信号输出参数
用户可连接他们的PC或A040206远程控制框到Chroma 2918主机,并可通过USB端口更新固件和图像文件
2918仪表板上指示灯为用户快速易懂测试者状态、测试设备实时测试过程
.png)
生产测试使用生产线计算机时,可使用定制GO/NOGO软件向管理员提供预置操作权限、统一系统管理并减少人为错误的能力(可选择性)
FPD主软件带时序向导特征,允许用户设置标准定时参数或定义自己的横向和垂直定时参数软件可自动计算像素速率,定色深度并调整显示Hsync和Vsync极性以满足多种测试需求

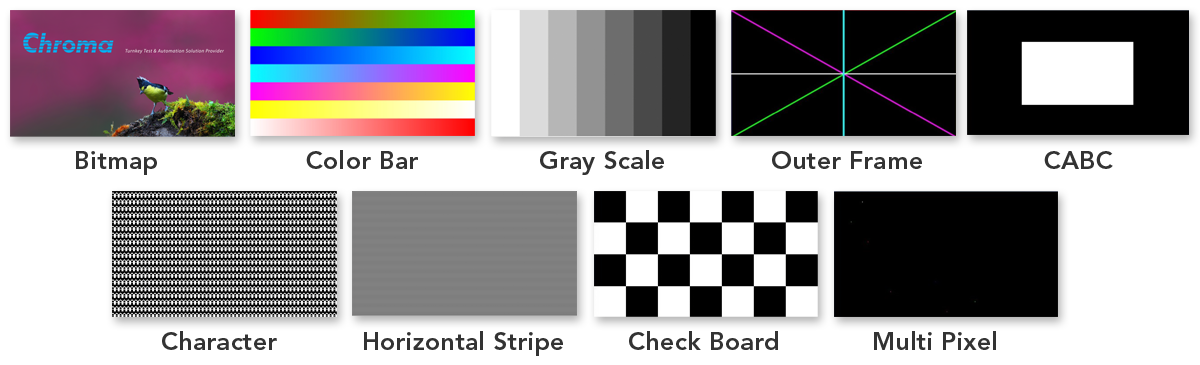

FPD主软件配有九类测试模式,包括比特马普、颜色栏、灰度标定、外部框架、CABC、字符、横向条纹、检验板和多像素可合并编辑每种测试模式的表达式和颜色,为测试创建各种图像

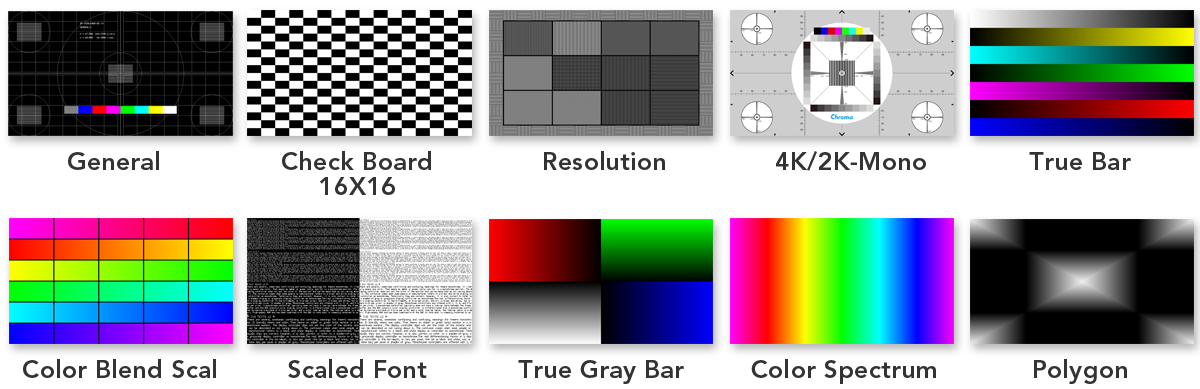

Chroma 2918主机预安装库4K和全HD图像文件解析、RGB、对比校正、算法验证、真色变换、面板合并和其他输出测试,为综合高分辨率测试提供各种图像
制作期间显示板可产生像素缺陷以及灰尘、抓痕和其他杂质等污染物生成的亮点或黑点2918组合GO/NOGO软件和Cursor定位函数,允许你定位单像素/点和RGB颜色向量坐标对DUT自己的显示器并记录相应的激光修复机定位恢复坐标数据
8K高清晰度全色测试模式高山市可选性)
2918可使用A040206远程控制器操作,它提供信号和电源开关按钮、函数间快速切换控制点并调整灰度梯度和20x4LCD屏幕实时电压/流显示(可选择性)
2918人阵测试可装配67393-120-480电模块,为DC电量、低输出电压、最小电流调和故障条件自诊断提供高度稳定可靠的AC,为当前和今后的多样显示板测试应用提供全频测试信号(可选择性)
应用板制造厂商、驱动IC设计、修复中心、PCB底层测试、自动测试设备制造厂商、ICC可靠性测试、演示、产品验证等
面板制造器
驱动IC设计
修理中心
PCB基调测试
自动测试
设备制造者
可靠性测试
显示式
产品验证
| 模型化 | 模块化 1集 |
信号化 | 像素率 (max) |
解决方式 (max) |
Lane/Link | 像素格式/颜色深度 |
|---|---|---|---|---|---|---|
| 27015 | A270162 | MIPI系统 | 1.5Gbps | 4K@60Hz | /2/3/4/8 | 565/666/888 |
| eDP | 5.4Gbps | 8k@30Hz | 1/2/4/8 | 6/8/10比特 | ||
| LVDS系统 | 600MHz | 4K@60Hz | 1/2/4 | 6/8/10比特 | ||
| A040209 | MIPI系统 | 1.5Gbps | 4K@30Hz | 1/2/4/8 | 565/666/888 | |
| A040205 | eDP | 5.4Gbps | 5K@60Hz | 1/2/4/8 | 6/8/10比特 | |
| A0404 | V逐一 | 3.75Gbps | 4K@120Hz | 4/8/16 | 6/8/10比特 | |
| 2918 | A291800 | LVDS系统 | 600MHz | 4K@60Hz | 1/2/4 | 6/8/10比特 |
| A291802 | V逐一 | 3.75Gbps | 4K@120Hz | 4/8/16 | 6/8/10/12比特 | |
| A291803 | eDP | 8.1 Gbps | 8k@30Hz | 1/2/4/8 | 6/8/10比特 | |
| 27014 | A040209 | MIPI系统 | 1.5Gbps | 4K@30Hz | 1/2/4/8 | 565/666/888 |
| A0407 | LVDS系统 | 600MHz | 4K@60Hz | 1/2/4 | 6/8/10比特 | |
| A040205 | eDP | 5.4Gbps | 5K@60Hz | 1/2/4/8 | 6/8/10比特 | |
| A0404 | V逐一 | 3.75Gbps | 4K@120Hz | 4/8/16 | 6/8/10比特 | |
| A040203 | eDP | 2.7Gbps | 4K@60Hz | 1/2/4/8 | 6/8/10比特 | |
| A040202 | MIPI系统 | 1Gbps | 2K@60Hz | /2/3/4/8 | 565/666/888 | |
| A040201 | MIPI系统 eDP |
1Gbps 1.62/2.7Gbps |
2K@60Hz | 1/2/4 | 565/666/888 6/8/10比特 |
|
| 27013 | - | LVDS系统 | 330MHz | 2K@120Hz | 1/2/4 | 6/8/10比特 |
| 27012 | - | LVDS系统 | 162MHz | 2K@60Hz | 1/2 | 6/8比特 |
| 27011 | - | LVDS系统 | 162MHz | 1600@60Hz | 1/2 | 6/8比特 |
| 模型化 | 模块化 1集 |
信号化 | 电源模块 | VDD | VBL | 控件 | 显示器 | SSC系统 | ASSR | 训练模式 | DAS | PSR/PSR2 (Opt) |
VRR系统 (Opt) |
MSO (Opt) |
DSC系统 (Opt) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27015 | A270162 | MIPI系统 | 嵌入式 | i~15V/3A (45W) |
5~55V/10A 150W |
PC/远程/Ethernet/Wi-Fi | - | - | - | - | ● | - | - | - | ● |
| eDP | ● | ● | - | ● | ● | ● | |||||||||
| LVDS系统 | |||||||||||||||
| - | - | - | - | - | - | ||||||||||
| A040209 | MIPI系统 | ||||||||||||||
| i~6V/0.5A 6~-1V/0.5A |
2~25V/20A (100W) |
PC/远程/Ethernet | - | - | - | - | ● | - | - | - | ● | ||||
| A040205 | eDP | 2~20V/10A (36W) |
- | - | ● | ● | - | ● | - | - | - | ||||
| A0404 | V逐一 | - | - | - | - | - | - | - | - | - | |||||
| 2918 | A291800 | LVDS系统 | 67393 (Opt) |
2~25V/22A 264W |
3-30V/20A 480W |
PC/远程/Ethernet | - | - | - | - | - | - | ● | - | - |
| A291802 | V逐一 | - | ● | - | - | - | - | ● | - | - | |||||
| A291803 | eDP | - | ● | ● | ● | - | ● | ● | ● | ● | |||||
| 27014 | A040209 | MIPI系统 | 嵌入式 | i~6V/0.5A 6~-1V/0.5A |
2~25V/20A (100W) |
PC/远程/Ethernet | - | - | - | - | ● | - | - | - | ● |
| A0407 | LVDS系统 | 2~20V/10A (36W) |
- | - | - | - | - | - | - | - | - | ||||
| A040205 | eDP | - | - | ● | ● | - | ● | - | - | - | |||||
| A0404 | V逐一 | - | - | - | - | - | - | - | - | - | |||||
| A040203 | eDP | - | - | - | ● | - | - | - | - | - | |||||
| A040202 | MIPI系统 | - | - | - | - | ● | - | - | - | - | |||||
| A040201 | MIPI系统 eDP |
3~20V/2A | - | - | - | ● | - | - | - | - | - | ||||
| 27013 | - | LVDS系统 | 嵌入式 | 3V-13V/3.5A | 25V/26A | 密钥 | 液晶 | - | - | - | - | - | - | - | - |
| 27012 | - | 12V/5V/3.3V | 24V/12V/5V | LED | - | - | - | - | - | - | - | - | |||
| 27011 | - | 12V/5V/3.3V | 12V/5V | LED | - | - | - | - | - | - | - | - |
