模型和规范
| 模型 | 61601 / 61602 / 61603 / 61604/61605 | 61607 / 61608/61609 | 61611/61612 |
|---|---|---|---|
| 额定功率 | 500 va / 1 kva / 1.5 kva千伏安/ 2千伏安/ 4 | 3千伏安/ 4.5 kva / 6 kva | 12千伏安/ 18千伏安 |
| 输出阶段 | 1阶段 | 1阶段或3阶段 | 1阶段或3阶段 |
| 电压范围 | 0 ~ 150 v / 0 ~ 300 v /汽车 | 0 ~ 175 v / 0 ~ 350 v /汽车 | 0 ~ 150 v / 0 ~ 300 v /汽车 |
| 频率 | 直流。15赫兹~ 1 khz | 直流。15赫兹~ 2 khz | 直流。15赫兹~ 1.5 khz |
| 并行功能 | 不可用 | 5单位(Max 30 kva) | 5单元(Max 90 kva) |
| 数据表 | 下载 | 下载 | 下载 |
介绍
色度AC电源61600系列是一个生产级AC / DC电源能够提供精确的、纯粹的AC / DC波形容易编程步骤。
对于函数来说,61600系列生成一个非常干净的交流输出与典型畸变小于0.3%满载(50/60Hz、线性负载)。与内置的功率因数校正(PFC)电路,61600系列收益率更高的效率和提供更多的输出功率。其输入的功率因数可达0.98以上,满载。
使用先进的DSP技术,61600系列提供精密和高速测量,如RMS电压、均方根电流,功率,功率因数,和当前波峰因素。使用最先进的PWM技术,它能够提供4 ~ 6倍的峰值电流和最大额定电流。单位还提供了一个外部模拟输入放大模拟信号的任意信号发生器。
对于高功率应用,61600系列提供了一个(主从)并行操作功能,允许用户增加交流电源输出(最大90 kva)通过连接并行交流渠道。对OPP自诊断程序和完整的保护,(OCP, OVP, OTP确保即使在最苛刻的质量和可靠性工程和吃的应用程序。
综合测量
色度AC电源61600系列具有内置的16位测量电路和固件工具测量真有效值电压、电流,真正的力量,视在功率、无功功率、功率因素、电流波峰因素,重复峰值电流和侵入电流。使用先进的DSP技术,61600系列可以测量电流谐波的很多订单。液晶面板也可以通过波形查看器显示电压和电流测量波形函数。
为电压和频率转换速度设置
浓度61600系列允许用户设定电压和频率的转换速率。项目将遵循所使用的转换速率达到最后的设置当输出电压或频率改变。这个功能可以帮助用户验证输入功率的操作范围。例如,用户可以扫描频率从47赫兹到63赫兹;或扫描电压逐渐从90 v到264 v,而不是只测量步骤如90 v、115 v、230 v、264 v。此外,为了减少涌流在电机启动或UUT升高,用户可以减少转换速率设置最小化峰值电流的要求。
单相和三相输出
模型61607/61608/61609和61611/61612 AC来源能够提供单一或三相输出取决于应用程序。用户可以选择这些输出模式很容易通过前面板或遥控器。所有模型都能够提供全功率输出不降额甚至在单相输出配置。
模型61601/61602/61603/61604/61605交流源提供一个三相模式为三相输出应用程序允许用户连接3单位。主单位将保持固定的模式和同步奴隶单位发出一个信号。
主/从并行输出函数
 |
可以提供更多浓度61600系列可编程交流电源通过使用(主/从)并行输出函数。虽然61601/61602/61603/61604/61605不提供这个函数模型,模型61607/61608/61609能够连接到同一个模型系列的2单位(61507/61508/61509/61607/61608/61609)并行配置。此外,为了满足更大的权力要求,61509年和61609年6 kva模型可以进一步达到3 - 5台并行(主/从),这两个模型可以混合和匹配。实现高功率输出的功能,比如18 kva, 24 kva, 30千伏安。(3 kva和4.5 kva模型不支持3 ~ 5台平行的函数) |
更高的功率,模型61611/61612能够平行5 AC的来源相同的模型系列(61511/61512/61611/61612)一起或色度18 kva功率级单位(A615103)。例如:连接两个12 61611 kva单元将达到24 kva的总输出功率;或连接一个带有两个A615103 18 kva的18 61612 kva单位将达到54 kva的总输出功率。

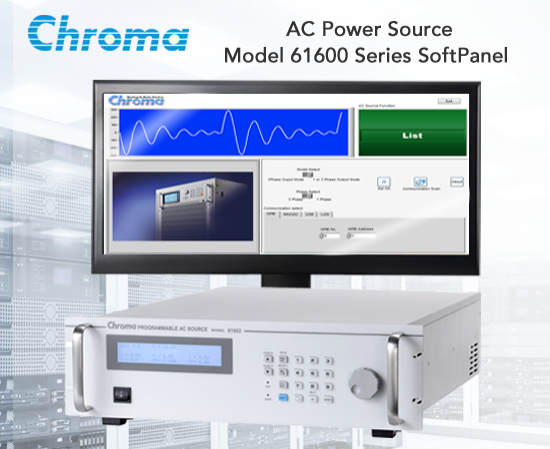

软面板
浓度的软面板是一个图形用户界面,提供非凡的功能和方便的提供远程控制单元。61600系列软面板的设计目的是提供用户控制的交流源通过用户友好的图形界面配置等仪器的设置。
该接口还提供了自动运行功能与100套电压/频率变化对多个循环测试(秒时间尺度)。它还可以调整设置循环和计数重复长期测试。
另一个有用的功能是报告生成器,自动记录用户选择参数,采样率和记录时间。
