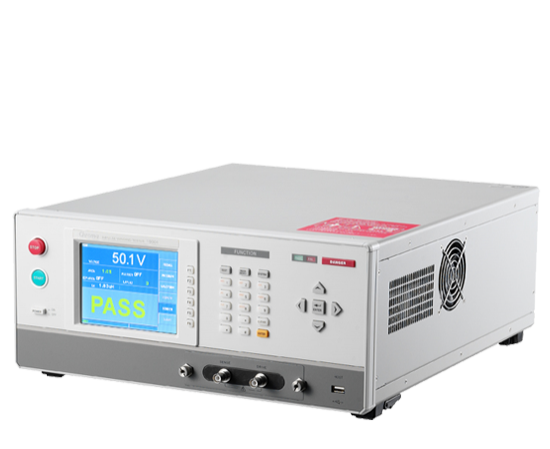

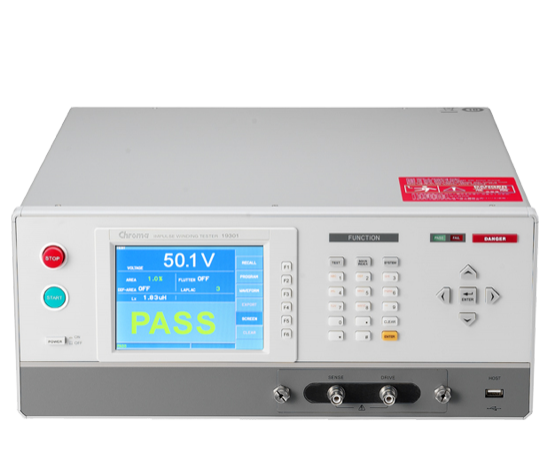

浓度19301脉冲线圈测试仪结合了高和低电感测试技术、最大脉冲电压为1000 v, 200 mhz的高速采样率满足大部分功率电感器产品的测试要求和大电感范围从0.1哦100哦。亚博app下载网址面积大小比较的内置函数,微分区比较,颤振值,拉普拉斯算子值,ΔPEAK或Δ峰值比,比和峰值ΔRESONANT区域功能能够有效检查线圈绝缘差。
检查伤口组件生产包括电特性测试和耐压测试的电气安全标准。可怜的线圈的绝缘,这是一个常见的问题,导致层短和/或短路输出针在使用过程中,可能由于糟糕的设计,糟糕的成型工艺,或恶化的绝缘材料。因此,有必要进行层短测试绕组组件或线圈。
19301,这是专门为伤口组件测试,利用高电压和低电容并联电容器(低能量测试)与线圈形成一个RLC共振,叫做阻尼。波形衰减的分析通过分析技术与高速、精确、准确采样可以成功检测绝缘线圈内。它提供了绕组质量测试和耐压测试功率电感器的核心,也使得制造商和用户检查绕组组件产品的质量更有效率。亚博app下载网址
19301一个可用于测试低电感绕组组件最小电感降低到0.1哦。它提供了4-terminal(四)测量,检查接触,电感检查和测试电压补偿低电感绕组组件以避免严重错误在测试电压由DUT的电感变化或电线的等效电感,这使得它最好的低电感绕组脉冲线圈测试仪组件。
19301有一个极高的测试速度,可以减少在自动化生产测试时间和提高生产力。此外,妊娠和分娩综合管理t电压补偿功能减少了布线的等效电感的自动化机器。
全新的人机界面有一个彩色的显示和屏幕捕获功能。波形的截图,不仅适合现场生产,也适用于研发和质量保证分析和比较,可以保存通过USB端口的正面的乐器。这提高了操作的便利性。
测量技术
介绍和冲击试验的理论
“脉冲线圈测试”“无损”,适用于高速和DUT的低能量的脉冲电压。电容器(Cs)和伤口组件是平行的,形成一个RLC电路产生RLC共振一个脉冲电压时的RLC电路。通过观察的衰减振荡,这也被称为阻尼,我们可以理解伤口组件的生产过程状态包括绝缘,电感和并联等效电容(Cw)(如图1所示:图等效电路的测试)。好或有缺陷的产品也可以通过分析和比较他们的测试波形亚博app下载网址。脉冲线圈测试的主要目的是找到潜在缺陷在伤口组件尽可能早的例子包括一层短导线之间,可怜的焊接(未焊透),和穷人绝缘内部线圈或核心。
 ▲图1:等效电路 |
 ▲图2:西弗吉尼亚州测试 |
Rp检查
比和峰值Δ峰或Δ峰值比浓度测试技术是独一无二的。在执行任何测试之前,一个大型核心之间的短路损失或伤口的核心和搪瓷绝缘电线组件可以导致Q值较小(Rp)下降。
下击穿电压(击穿电压)的测试模式,峰值比率可以用来检测并联电阻的变化(Rp)检查DUT的Rp的异常或恶化。耐压试验后,打开开关(SW1),它计算的峰值比测量,这是第二峰值的比值的第一峰值振荡电压波形。不断随着电压的增加,峰值比率可以检查Rp的变化引起的异常或恶化为了找到击穿电压(击穿电压)或恶化电压(DTR.V)。更大的峰值比率表明Rp值越大,这也意味着更高的Q值。
冲动下绕组测试(IWT)模式,Δ峰或Δ峰值比率可以用来检测有缺陷的产品通过比较峰值比率从测试产品与一个已知的好产品。亚博app下载网址耐压试验完成后,打开开关(SW1),它使用DUT的峰值比率和示例计算Δ峰或Δ峰比,这是DUT峰值的比值的差异和样本或DUT峰值的比值的差异和示例衰变率样本的识别有缺陷的产品。亚博app下载网址
▲图3:西弗吉尼亚州测试&峰值比率波形
波形判断模式
- 面积大小:这个函数比较采样波形的面积大小与DUT的测试波形。面积大小是影响线圈的绝缘。可怜的绝缘的线圈使波形衰减迅速,从而导致面积大小小于参考。
- 微分面积:这个函数使用点对点的比较来计算微分区,这是该地区之间创建一个示例波形和DUT的测试波形。微分区测试的结果与电感样品和DUT的区别。电感的差异导致振荡频率是不同的,并创建示例波形之间的微分区和测试波形。不同的电感越大,微分区越大。
- 颤振检测:该函数使用一阶导数计算颤振值,代表波形的斜坡的总和。它比较DUT的颤振值与颤振值样本确定放电发生在DUT /。当放电发生在测试期间,DUT的颤振值大于价值的样本。
- 拉普拉斯算子值:这个函数使用二阶导数计算拉普拉斯算子值代表的速度变化的斜率或曲率凹度的波形。当价值是正的,曲线凹。值为负时,曲线下凹的。然后比较了拉普拉斯算子值从DUT拉普拉斯算子值的样本,可有效检测快速放电引起的波形变化或可怜的手工电弧焊。
 ▲图4:面积大小 |
 ▲图5:微分区 |
 ▲图6:颤振和拉普拉斯算子的放电波形 |
- 峰值比率:击穿电压测试模式下,19301一个计算第二峰值的峰值比第一峰值使用1号和2号DUT的共振波形的振幅。它还利用津贴范围来判断DUT过度恶化增加测试电压。这也可以用于分析恶化电压/ DUT的击穿电压。
 |
 ▲图7:峰值比率 |
- ΔPeak /ΔPeak比率:IWT测试模式下,19301一个比较DUT的共振波形的峰值比率和示例为了计算ΔPeak或ΔPeak比率。如果峰值比率DUT的样品是相同的,theΔPeak或ΔPeak比率等于0%。ΔPeak峰值比率的差异是DUT和示例。ΔPeak比的差异之间的峰值比DUT和示例的衰变率除以样本。操作员可以使用的高和低限制ΔPeak或ΔPeak比率设置允许的范围来解决问题产品从样品有显著差异。亚博app下载网址
- ΔResonant面积:IWT测试模式下,打开开关后(SW1), 19301的总面积比DUT的共振波形样本,类似于面积大小的功能。共振区域的大小与线圈的绝缘。可怜的绝缘的线圈使波形衰减迅速,导致共振区域小于样本,绝缘良好的线圈。
图8:▲共振区
低电感脉冲测试技术
浓度19301是专门为测试开发的低电感伤口组件。层短测试可以应用于伤口组件最小电感0.1哦。DUT的测试与低电感不同于一般电感产品。亚博app下载网址由于低电感,DUT很容易受到布线的等效电感的测试电路,导致测试电压是分布在测试电路,进行实际的测试电压DUT远低于设定电压。此外,扼流电感较低的工作电压很低,因此脉冲测试电压通常是低于一般电感产品。亚博app下载网址
低电压范围
低电感产品,如智能手机有一个内亚博app下载网址部的权力阻碍低操作电压和更小的体积,所以测试电压是相对较低。因此,脉冲测试设备测试低电感产品需要有一个低电压范围分析波形。亚博app下载网址浓度19301有七个电压范围:25 v, 50 v, 100 v、200 v、400 v、800 v和1000 v。最低电压0.06 v的分辨率,和最小测试10 v的电压,提高了波形识别的能力。

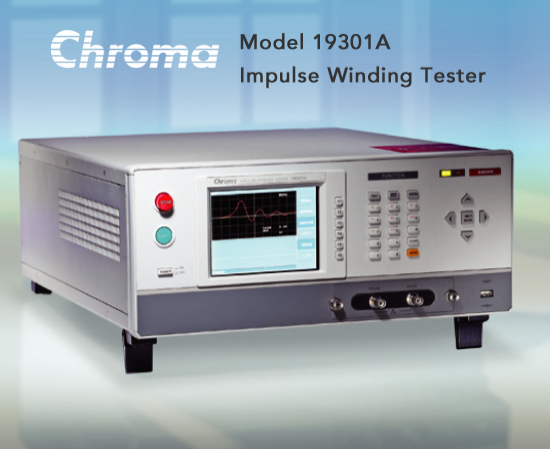

 ▲图9:浓度19301脉冲线圈测试仪 |
 ▲图10:常见的脉冲试验机 |
4-Terminal测量
电压表/传感器常见的2线层短测试设备测量电压的电流环内,创建一个很大的区别DUT的测量电压与实际电压。浓度19301一个使用双同轴四线检测,也称4-Terminal测量,大大提高电压精度更精确的测试结果。
图11:▲4-Terminal测量图
联系检查(专利:I516773)
浓度19301执行联系检查,可以扩展夹具的使用寿命或探针,在测试前,以避免接触不良或开放电路将导致19301来生成一个高电压输出,防止灭弧装置或调查和对DUT的破坏。
电压补偿(专利:I516773)
一般测试高电感伤口的组件(如变压器、线路的等效电感的影响相对较小。然而,在低电感测试伤口组件(如0.2哦),实际的测试电压DUT很容易受到布线的等效电感的影响。减少布线的影响是主要的设计问题,特别是在自动化测试。当线路的阻抗太大,测试电压分布线,导致实际的测试电压DUT成为远低于设定电压,和有缺陷的产品的检验,成为无效。亚博app下载网址
此外,电感的公差为伤口指定组件可以±30%。因此实际的测试电压的差异,由DUT的差动电感引起的,更明显的伤口在低电感组件测试。这可能会导致该地区规模函数成为无效或失败的测试电压要求。浓度19301特性差动电感电压补偿功能,解决了上述问题,降低了实际测试电压的差异引起的差动电感以减少误判的可能性。
一般来说,DUT的电感(Lx)与等效串联电感(Li & Lw)线路的测试电路,它将输出电压(V)。(Vx) DUT的电压小于输出电压(V),相当于公式计算电压(Vx)在DUT如右图所示。
 ▲图12:等效电路的电压补偿 |
 ▲图13:没有补偿电压 |
 图14:▲补偿电压 |
应用程序
高和低电感产品测试亚博app下载网址
19301不仅低电感产品测试技术,还包括高电感产品测试。它能够测试产品电感值从100年0.1呃亚博app下载网址呃。当样品测量电感,19301会自动切换到适当的范围根据样本的测量和测试。这个波形样本用于比较和验证DUT的DUT的波形。这是一个非常方便的函数操作符。结合高、低电感测试技术的应用到一个层短测试仪不仅减少转换时间在生产线上帮助生产管理,但也降低了工厂的设施/设备的成本。
最初V -击穿电压
The19301A内置了击穿电压的分析。启动电压,电压,和每一步之间的比例可以设置下的击穿电压(击穿电压)的测试模式。虽然每一步的测试电压增加时,它可以使用面积大小,拉普拉斯算子和峰值比函数来判断每个函数的结果是否在指定的限制为了找到的耐压测试线圈。此外,它还可以使用恶化找到恶化电压检测功能(DTR.V)。研发工程师可以分析和研究产品和改善线圈设计的任何弱点,击穿电压测试模式下使用这些函数。
恶化点分析
在击穿电压测试模式下,19301利用峰值比率的变化来检测是否DUT开始恶化。DUT开始恶化时,峰值比率降低。连续的衰变时间峰值比率,可以设置3到5倍,可用于检测DUT的恶化电压(DTR.V)。
暂停
在击穿电压测试模式下,暂停功能可以使运营商。这个函数会导致19301一步一步地执行测试每次[开始]键被按下。测试每个测试步骤完成后停了下来,直到[开始]键被按下再开始下一个步骤。这个函数可以使用操作符时,需要将DUT每一步之间的其他分析或测试,并返回继续下一步的击穿电压测试。
图16:▲暂停功能和屏幕截图
截图
这个函数允许操作员捕获当前屏幕显示按下快捷键。捕获的屏幕显示保存到一个优盘插入19301。
出口数据
这个函数出口目前的测试结果保存到一个优盘插入19301。这允许运营商每个测试结果的分析数据。数据文件的格式是CSV(逗号分隔值)。
高速自动化测试应用程序
低电感产品应用于智能手机、平板电脑,等亚博app下载网址等,所以电感的大小趋势更小、更薄、更轻。完全自动化的测试和包装机械,生产速度高,用于生产这些电感。因此,高速测试设备需要满足高速生产。浓度19301提供高速测试和使用双同轴四线检测(4-Terminal测量)减少布线长度的影响,可以为层测试工作完全自动化的机器来为客户提供更大的好处。最短的时间长度为高速测试已经提高到18女士,可以大大提高自动化生产产出的数量。
SMA扼流测试夹具
低电感大小的扼流相当小。浓度已经开发了一种4-Terminal测量装置(专利),它可以处理的电压补偿电感差异,专门为SMD功率窒息为了方便层短的操作测试,提高测试效率的研发工程师、产品开发和QA人员。
▲图17:SMD扼流测试夹具(A193001)
