图形用户界面 - 软盘型66200

GraphicalUserInterface-Softpanel
GraphicalUserInterface-Softpanel
GraphicalUserInterface-Softpanel
GraphicalUserInterface-Softpanel
GraphicalUserInterface-Softpanel
GraphicalUserInterface-Softpanel
主要特征
  • 直观显示测试结果和电压/电流波形的预览
  • 谐波测量(66205符合IEC 61000-4-7法规)
  • 参数测试包括各种当前谐波组件
  • 支持报告功能
  • 支持GPIB/USB/RS-232C(66205)/以太网(66205)通信接口

Chroma目前提供单通道(66205)和多通道(66203和66204)数字电量计。用户可以根据测试对象的特定需求选择功率计。

Chroma 66205是2nd在66200系列的数字电表系列中发电,该系列专为单渠道电源测试应用程序而设计。复杂的电路设计提供了高精度的功率测试符合IEC62301/EN 50564要求。66205的改进功能增强了功率测试应用程序的准确性和可靠性,这有助于用户衡量电源和其他相关参数。

Chroma 66203和66204是为多相AC功率测试设计的数字动力计。66203提供了三个模块,而66204提供了四个模块。这两种模型均采用16位高分辨率类似物到数字转换,最多250kHz的采样频率和高速数字信号处理(DSP)技术,因此符合高精度参数测量并符合能量星,IEC 62301和ERP标准。该仪表适用于大多数电动机和电气产品的测试应用。亚博app下载网址


该软件可以通过GPIB,USB,RS-232C和以太网连接(RS-232C和以太网仅由66205支持)。

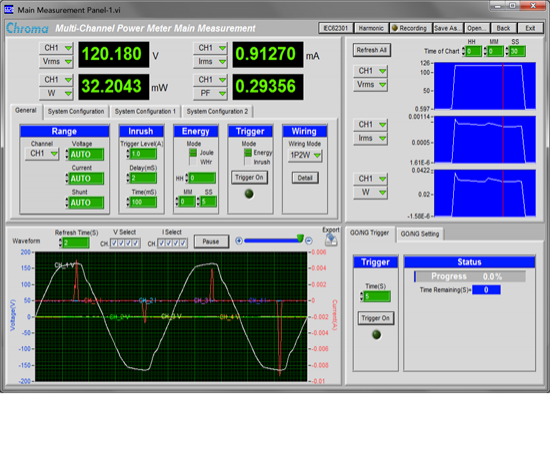

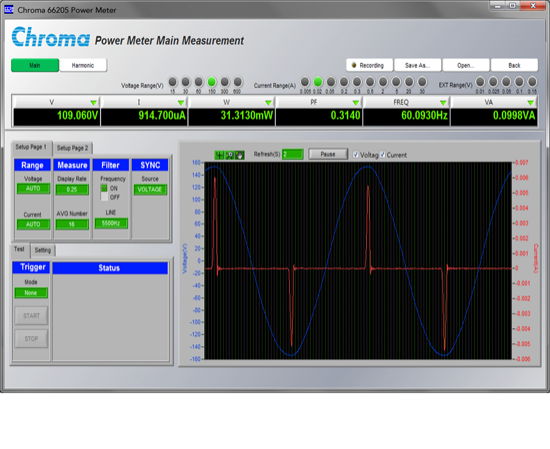

主页提供了下拉菜单,供用户选择要查看的参数。每个菜单都有参数,例如电压,电流,电源,WHR等。在“设置”页面中,用户可以直接设置电压和当前范围,可以在此区域设置测量值,线过滤器甚至CT或EXT分流的平均数量。


▲单个通道

▲多通道

▲单个通道

▲多通道

▲多通道

除了基本的测量功能外,66200还提供了三种触发模式:

1.锣模式:设置参数的上和下限,然后设置测试时间。激活后,66200将在指定的测试时间内判断并返回结果。


▲锣模式

▲单个通道

▲多通道

2. Inrush模式:设置多通道触发条件和判断时间,并将触发器设置为Inrush模式。按下按钮上一台按下,触发器将根据设定条件显示在IS结果中。


▲单个通道

▲多通道

3.集成模式:不同于1英石在集成模式下的生成66205提供了智能范围功能。该新功能是由Chroma专门设计的,允许用户在此模式下实现没有固定范围的集成。用户只需设置多通道集成时间并激活集成模式,然后根据设定条件在W结果中显示触发器。

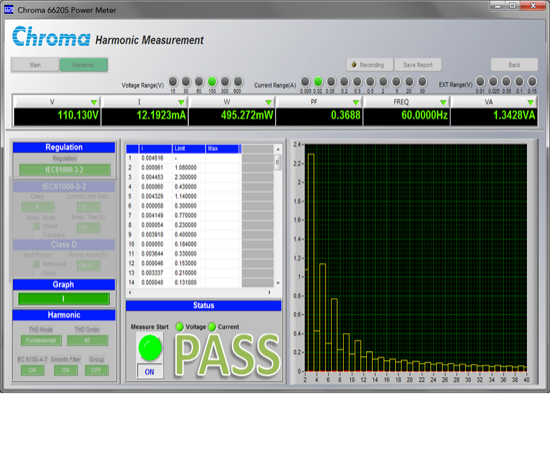

Chroma 66205小软管还提供了谐波电流测试,甚至判断谐波结果符合IEC 61000-3-2法规。完成测试后,通过或失败结果将显示在屏幕上。

报告生成器函数:选择首选的记录参数,采样率和时间后,请按报告开始按钮,以便让此软件函数开始录制。
