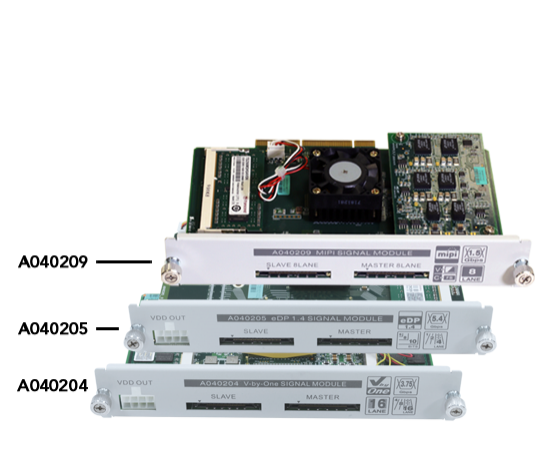

MIPI信号模块型号A040209
主要特征:
- 信号符合MIPI DSI V1.2 / MIPI D-PHY V1.1规格和标准
- 支持1、2、4、8车道MIPI输出
- 车道率：1.5Gbps
- 可配置为565、666、888像素格式
- 配备了ESD保护设备的输出设备
介绍：
A040209是MIPI信号模块板，符合MIPI DSI V1.2 / MIPI D-PHY V1.1信号规格和标准标准。A040209与FPD测试仪一起使用，可以应用于MIPI显示测试，提供MIPI面板标准信号和其他相关控件。
EDP 1.4信号模块型号A040205
主要特征:
- 符合EDP 1.4标准
- 支持1、2、4、8车道EDP输出
- 支持eDP v1.4 with 7 Lane rates (1.62Gbps, 2.16Gbps, 2.43Gbps, 2.7Gbps, 3.24Gbps, 4.32Gbps, 5.4Gbps) defined
- 支持Manual / Auto Training mode
- 支持前重点设置（0DB，3.5DB，6DB，9.5DB）
- 支持秋千水平（200mv，250mv，300mv，350mv，400mv，450mv，600mV，800mv，1000mv）
- 能够设置6、8、10位
- VDD提供超过电压/电流保护
- 支持2 separate AUX and HPD channels
- 配备ESD保护组件以进行输出
介绍：
A040205是一个EDP 5.4G信号模块，在与FPD测试仪一起工作时符合EDP 1.4标准的高级EDP测试。信号模块为EDP面板提供了标准信号和相关控件。
v-by-One信号模块型号A040204
主要特征:
- 能够设置6、8、10位
- 能够根据UUT的要求设置4、8、16道频道
- Lane rate: 3.75Gbps
- 数据映射：
- 4车道：非分割（4车道 *1）
- 8车道：2师（4车道 * 2）
- 16 Lane: Non-Division (16 Lane *1), 2 Division (8 Lane *2), 4 Division (4 Lane *4), 8 Division (2 Lane *8)
介绍：
The A040204 is a V-by-One signal module that can work with FPD Tester for V-by-One testing. It provides standard signals and related control for V-by-One Panel.
