Chroma 66203/66204功率计专为多相功率测量应用而设计。接线模式功能允许用户对各种接线模式进行准确的功率测量1P2W/13W/33W/3V3A/3P4W，并提供大多数电气设备常见的准确标准功率测量。66203/66204的一个独特功能是其dep-the-art dsp数字化技术，而不是准确，较慢的传统模拟电路。内部16位模拟/数字转换器的采样速率高达250kHz，同时提供了高速和高精度测量值，这是该类别的电量计的行业中前所未有的。
The instruments include a four part display with 7-segment LED front panel readouts. Users can easily select desired parameters and readouts with a touch of a button. The 66203/66204 meters provide user with two standard versions for the remote interface (via rear panel connection) configured as USB with GPIB or USB with CAN.
66203/66204包装在适用于台式或系统集成的3U高，半架外壳中。功率计能够支持外部分流器和CT以进行更高的当前应用。4通道66204适用于输入和输出参数测量和3期PV逆变器的效率，可以通过测量逆变器的输入侧的直流电压/电流来计算。
The 66203/66204 power meters include a 2-shunt design to provide high accurate readings for both low and high current measurements. The power meters also support features such as Inrush current, Total Harmonic Distortion of V/I, and Energy measurements. With these practical functions, the 66203/66204 power meters are suitable for meeting the demanding tasks of R&D, production and quality control departments.
功能和应用
The multi-channel of 66203/66204 Power Meters are capable of supporting different wiring modes. As shown the instruments can be configured for single and 3 phase configurations by selection preset modes.
| Channel 1 | 频道2 | Channel 3 | Channel 4 | |
|---|---|---|---|---|
| 1P2W单相两线 | 1P2W | 1P2W | 1P2W | 1P2W |
| 13W单相三线 | 13W | 1P2W | 1P2W | |
| 3p3wThree Phase Three Wire – Two Watt Meter Method | 3p3w | 1P2W | 1P2W | |
| 3v3a三阶段三线 - 三瓦仪表方法 | 3V3A | 1P2W | ||
| 3P4W三阶段四线 | 3P4W | 1P2W | ||
 ▲1P2W（单阶段两线） |
 ▲ 1P3W(Single Phase Three Wire) |
 ▲3P3W（三阶段三线） |
 ▲3P4W（三阶段四线） |
 ▲ 3V3A(Three Phase Three Wire) |
66203/66204的每个通道都有能够提供独立测量的能力；因此，仪表适用于多点测量应用，例如PV逆变器测试。仪器设计用于测量直流输入参数以及输出侧的三个AC读数。PV逆变器的总体效率可以通过内置功能轻松获得。为了满足高压应用（最高1800VRMS），Chroma提供了HV选件套件。
User could implement 3P3W (Three Phase Three Wire) wiring mode for three phase power measurement application. Such as Power Supplies.
将接线模式设置为1P2W，66204功率计具有执行多达4个同时进行的功率测量的能力，如图所示。该仪表还旨在根据许多国际标准（例如Energy Star/en 50564/IEC 62301/ERP）遵守功率测量要求。
用户定义的GO/NG测试标准
The Power Meters allow users to perform GO/NG functions by presetting pass/fail limits. If the measured values are within these limits, the Pass indicator illuminates green. Fail results in red illumination.
 ▲66203/66204功率计支持高电流（> 20A）测量应用的外部分流功能。 |
 ▲紧凑型设计允许两个66203/66204电源表在标准19英寸机架中并排配置 |
电力测量的平均模式和集成模式
当使用传统的功率计时，如果UUT的功耗不稳定或以非线性模式运行（即电源的打ic模式），则可能会发生不稳定的测量。在这些情况下，在不同的测量光圈窗口（下面的T1，T2，T3和T4）下，负载水平可能不同。简单的平均计算只能提供视觉稳定值，但提供不准确的功率读数。
66203/66204包括一个窗口模式方法，该方法在用户定义的时间窗口中计算所有数据。通过这种方式，用户可以在不会丢失数据的情况下获得真实的平均值。还提供了用于电源测量的累积能量方法方法（即集成模式）。这种集成模式通过在用户定义的时间段内集成V和I的能量来计算活动能力值。这样，用户可以通过保证的无瞬态变化来实现准确的读数。66203/66204米提供了5mA的最小电流范围，带有波峰因子4，低功率应用（<10W）的测量分辨率为0.1MW，即使对于无负载模式测量值，也不到2％的不确定性。这些功能使66200成为能量星 / IEC 62301 / ERP / SPEC功率测量的理想选择。
THD Measurement and User Define Level of Distortion
The 66203/66204 Power Meters can measure voltage and current Total Harmonic Distortion (THD) directly which can be displayed in percentage format. For some requirements (ENERGY STAR), users need to verify the THD of AC supply voltage when supplying the UUT in the specified mode not to exceed 2%, up to and including the 13th harmonic (as specified in IEC 62301).
The 66203/66204 also provides a function to define a user-specify level of distortion n, (n is from 2 to 50) for measuring harmonic distortion. The calculation formula is listed below. Thus, the instrument can easily measure distortion values as required by the ENERGY STAR requirements.
Inrush电流测量
66203/66204功率计包括内置的INRUSH电流（IS）测量功能。用户甚至可以设置当前级别以触发测量的起点。用户还可以使用外部TTL信号通过位于后侧的控制I/O信号端口触发Inrush电流测量值。
The delay parameter can help users to bypass the peak value B after the trigger point A. The parameter, T, allows a set time period to be established for measuring the peak value during a preset time (T). The main purpose is to avoid measuring the inrush current value that is generally caused by X-capacitor of a power supply.
低通滤波器
66203/66204功率计的最大测量带宽为50kHz。但是，在所有应用中，高频组件均不可取。例如，某些电源的输入开关噪声可能会影响电源测量。为了获得适当的值，必须使用低通滤波器才能拒绝切换组件。用户可以在系统配置设置中设置参数过滤器。带宽将减少到5kHz，以拒绝高频含量，但仍符合3KHz的能量星测试需求。
支持高电流测量应用的超高精度可选套件
功率效率软板

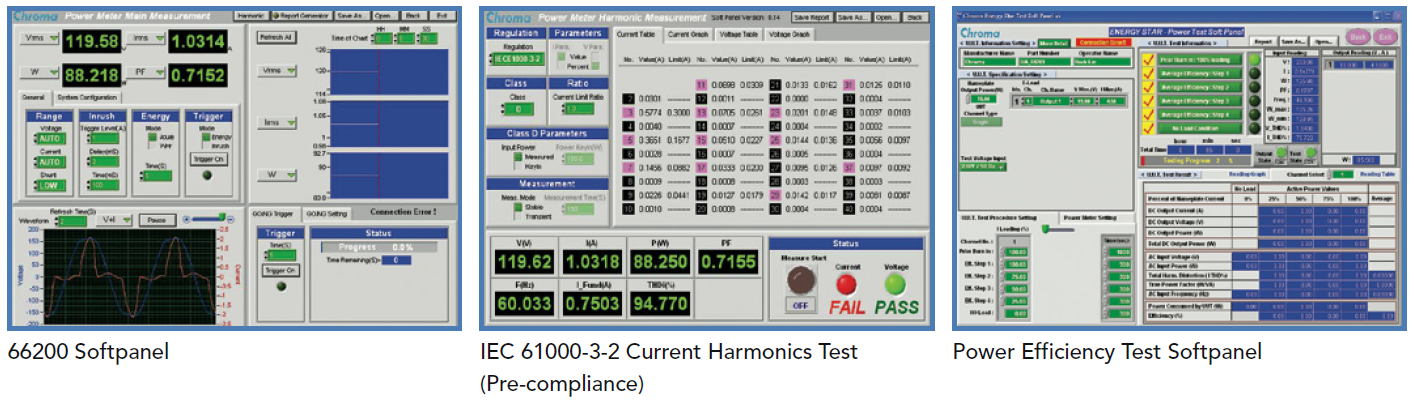

66200功率计提供了图形用户界面软件（Softpanels），该软件允许用户通过USB或GPIB接口从计算机控制和读取测量参数。用户可以轻松地观察测得的电压和电流波形，并使用图表功能监视参数读数的更改。其他功能包括可以记录选定参数并将数据写入文件以进行进一步分析的录制功能。66200软架支持IEC 61000-3-2*谐波电流限制测试（遵守前），使用户可以检查UUT是否满足了谐波电流需求。功率效率Softpanel*还与Chroma的电子负载和AC源集成在一起，以使用测试报告功能提供一种简单的功率效率测试和数据记录方法，该功能在完成测试时自动生成报告。（*仅由指定单通道的1P2W支持）
