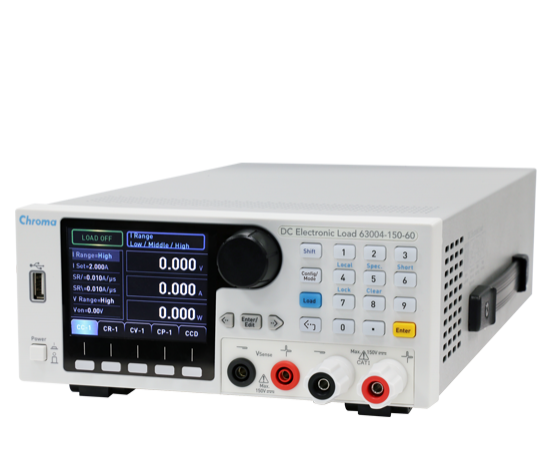

可编程直流电子负载
63000系列可编程的直流电子负载是可靠的,精确的仪器,主要旨在测试开关电源,A/D电源,电源EES,电源电子组件,适配器,3C电池和充电器。它的最大350W额定功率使其适合测试多种类型的低功率设备。
63000系列提供了两个操作电压150V型号的型号,单元中有250W和350W功率水平高达60a。它们的紧凑和轻巧的设计使这些负载易于移动,这是研发和设计验证的理想选择。
63000系列的每个模型都有唯一的用户 - 限制INED波形(UDW)功能,能够模拟现实世界自定义波形。此外,还内置了数据存储功能,以保存和回忆多达100个存储的设置。对于自动测试,这些保存和召回功能可以节省大量时间。
63000系列具有3个功率范围,可以实时测量电压和电流。由于短路测试是关键的测试项目,因此63000提供了短路模拟,以有效解决对功率和自动测试的应用需求。
使用LCD和旋转旋钮,63000负载提供多功能前面板操作。对于远程操作,用户可以通过标准USB或可选的以太网/LXI和GPIB接口来控制每个模型。PWM风扇速度控制已被嵌入以减少环境噪声。
63000已配备过电流,压倒和过度保护措施,以及电压和极性反向警报,以提高产品可靠性。这些直流负载是可靠的精密设备,非常适合设计验证测试和自动化测试系统集成。
静态负载
CC模式 |
CR模式 |
简历模式 |
CP模式 |
动态负载
- 可编程参数:当前高/低级别,T1/T2,上升/下降率和执行时间。
- 执行时间设定范围为1〜65,535。
- 适用于测试D/D转换器。
- 150V模型的当前上升最小响应时间为20μs。
- 一射击脉冲电流设置为执行一次时,它将加载,这非常适合测试瞬间承受电池的电流
动态变化高达25kHz |
一击冲动电流 |
CZ模式
为了避免为主板电容器充电时,当开关电源电源与电流电流触发的电流触发电源相比,使电源无法成功打开的电源机制,电源需要转向电容载荷测试。63000系列提供了CZ模式,用于打开电容载荷模拟,以应对此测试需求。CZ模式模拟了加载的实际电感,阻抗和电容,使负载电流更接近实际条件。 |
三个范围和高精度测量
|
用户定义的波形(UDW)
加载当前波形的常规方式是通过DAQ卡或功能发生器。63000系列提供了增强的功能,即用户定义的波形(UDW),以模拟实际的当前配置文件和波形。每个负载都能在内置的闪存中最多存储10组波形,每组包含多达150万个数据点。它还在实际加载条件下提供了电压峰值测量,避免了需要节省时间和成本的示波器。
电池放电测试
- 三种排放模式:CC,CR和CP。
- 设置截止电压和时间(1〜100,000秒)以停止加载并确保由于过度排放而不会损坏电池
- 测量电池放电功率(WH,AH)和总放电时间
- 适用于超级电容器进行放电时间测试和其他相关应用
▲电池放电电源(WH&AH)计算
程序序列
63000系列具有用于各种负载条件模拟的程序序列函数。最小停留时间为100μs。以下列出了常见程序序列的应用程序:
|
|
用户定义的热键设计
|
超过电流和电源测试
|
图形操作软件
用户友好的软件控制63000负载的所有功能,并且易于理解和操作。63000系列可以通过标准USB或可选的GPIB/以太网接口来控制遥控器和自动测试应用程序。
