伤口组件测试解决方案
伤口的质量验证测试组件主要由交流/直流耐压测试和绝缘电阻(IR)测试。浓度19035伤口组件是扫描仪系列进行安全测试电机、变压器、伤口和加热器相关产品。亚博app下载网址获得可靠的质量控制和有效的产品控制在实现这个扫描仪通过伤口组件的质量验证的制造商。
浓度19035系列支持5 kvac / 6 kvdc高压输出符合伤口组件、耐压试验要求,最大输出电流30 ma。绝缘电阻测试(IR)测量范围从0.1 mΩ50 gΩ,可以5 kv和电压输出;虽然伤口的DCR测试可以测量电阻参数组件和测试电路连接(联系检查)耐压试验前。
19035系列也有闪络的强大功能检测和打开/短检查(OSC),以及可编程电压和时间参数dut的各种特征以提高测试的可靠性和产品质量。
应用程序
19035系列是一个全面的安全测试人员设计的电机、变压器、组件测试和热相关的伤口。大多数伤口组件有多个绕组,如三相异步电动机与双绕组变压器。摘要扫描能力19035可以测量多个测试点测试代替手动切换测试点。这减少了测试时间和劳动成本巨大。
建于OSC和DCR函数验证接触不良或者肖t电路时产生的测试,与伤口组件和解决接触问题改善测试质量和延长寿命测试设备。
- 电机、风扇:19035米
- 电加热管:19035米
- 变压器:19035
- 开关,线:19035
- 相机微马达线圈:19035
测量技术
闪络检测
19035一样的闪络检测其他浓度测试人员。闪络放电是产生的高电场内部或表面的绝缘材料,导致DUT失去其绝缘haracteristics,形成瞬态或不连续排放。它
会导致碳导电路径通过绝缘材料或损坏产品测试下。闪络不能检测到泄漏电流监测。测试电压和泄漏电流的变化利率必须监控为了检测闪络,其检测是一种最必不可少的电气安全测试的测试项目。
接地故障中断(-)
测试环境的要求表明,测试设备应配备一个自动中断装置,因此浓度了接地故障保护用户中断(-)函数。当我当前的区别H(我1-我2)我1和我2检测到当前米A1和A2太高,GFI装置会立即切断电源,保护人体免受电击。GFI不仅符合安全标准,对操作人员也是一个保障。
开放/空头支票(OSC)
OSC函数检查开放(坏的连接)或短(DUT短电路)发生在测试。如果DUT具有开路测试期间,单位可能会误判为好。如果DUT有短路,OSC函数可以过滤出来减少损坏夹具和节省测试成本。
一般来说,产品高压测试测亚博app下载网址试电容(CX)。残雪可能是数万pF几个μF在正常情况下。电路连接中断时,一个小电容将破碎的界面上形成,通常低于10 pf。这使得整个电容的产品低于正常价值。产品的电容可能会高于正常产品短路或接近短路。因此,高/低电容变化可以用来识别极限短路问题。

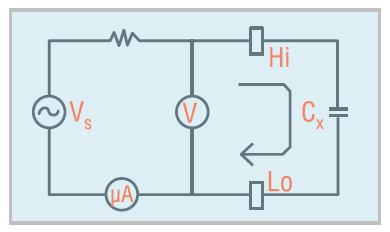

 ▲正常状态 |

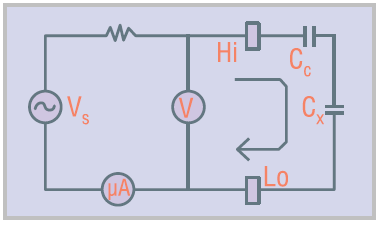

 ▲如果电路打开: 厘米= Cc *残雪/ (Cc + Cx) < <残雪 |

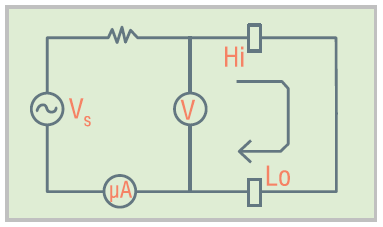

 ▲如果电路短路: Cm > >残雪 |
高速接触检查(HSCC)
HSCC模式是一种新的测量技术联系检查。它扫描电路接触多个测试点在很短的一段时间。这个新特性,接触theHipot测试前检查可以迅速执行。

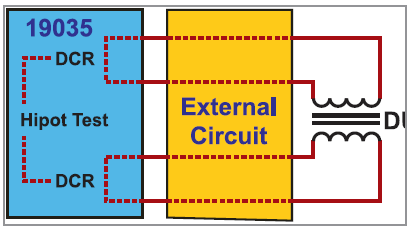

DCR测量2 w / 4 w
DCR测量双线式/四线是标准的测试项目之一。双线式测量适用于主要DCR,而四线测量适用于小DCR因为它是更准确的。
温度补偿
问题引起的温度差异通常会发生在测量小DCR值,当温度差异和测量电阻值会有所不同。与温度补偿功能,添加到19035年,DCR转化为测量值在标准温度通过临时转换系数。因此,温度差异所产生的测量差异会减少。
DCR平衡
检查及平衡电动机绕组一样重要检查绕组的电感平衡。当不同绕组的EMF驱动不匹配的旋转扭矩力将不平衡引起附加轴摆动,振动和轴承磨损影响长期运动的生活。DCR平衡计算最大值和最小值之间的差异及价值的绕组和比较可以接受的可编程水平,进而给出了一个通过/失败输出结果及平衡。及平衡测试是汽车的一个辅助测试工具帮助建立长期的汽车的可靠性。
应用程序

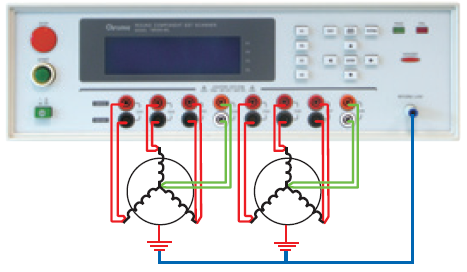

电机/ DC风扇半成品电测试亚博app下载网址
电机、直流风扇和其他半成品电旋转电机包括定子和转子需要高压绝缘试验、直流电阻亚博app下载网址和层短测试。19035米可以提供四线没有计算机控制及测量。用户可以一次扫描测试2 dut通过8测试终端有单独的驱动和终端,以提高生产率。
- CH 1、2、3、5、6、7可以设置高/关
- CH 4 8可以设置低/关

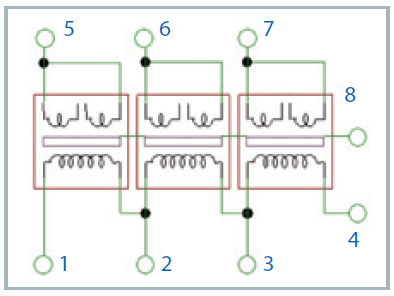

小步Multi-UUT测试的功能
并行测试被用作解决方案在生产过程中提高耐压测试的效率。但是,如果当前的高/低限制不正确设置,有缺陷的产品可能被释放,和良好的产品可能被误判为缺陷并送往随后站不必要的重新测试。亚博app下载网址
为了解决并行测试问题和减少站点的数量和成本,19035系列提供了一个子功能。失败条件可以设置为激活条件通过编辑程序一个子序列并行测试时需要生产。这意味着:小步测试将只有当主要测试项目(并行)失败,将决定哪个DUT是错误的。这个函数的实现,耐压试验的效率上明显改善生产线。
例子:
步骤1:交流耐压/ pin1平快,6 7
子步骤一:交流耐压/ pin1平快
子步骤B:交流耐压/ pin1 pin6
子步骤C:交流耐压/ pin1 pin7

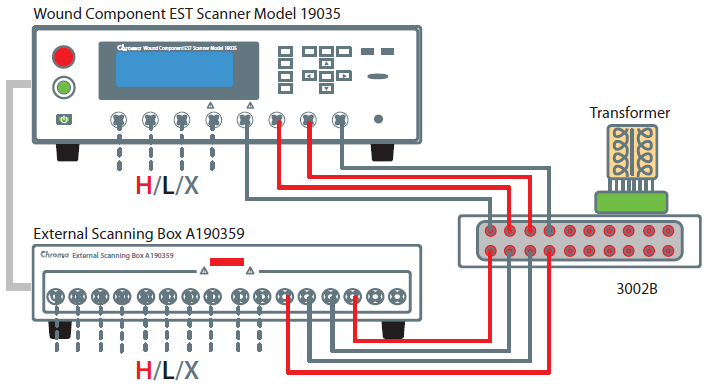

40-Channel扫描伤口高压绝缘试验测试的组件
新的可选A190359 16 ch高压外部扫描框提供了16个测试通道。每一个频道都可以设置为H(高电压输出),L(返回低),或。19035年,A190359组合,伤口组件测试的效率可以提高。19035和两个A190359单位,40测试通道是可用的。此外,接触multi-pin组件或产品的检查和测试都可以一次完成。亚博app下载网址
| 模型 | 19035年 | 19035米 | 19035年代 |
|---|---|---|---|
| 模式 | 无环鸟苷/直流电压/ IR / DCR-8CH / IWT (选项) |
无环鸟苷/直流电压/ IR / DCR-16CH / IWT (选项) |
无环鸟苷/ DCR-8CH |
| 频道节目 | H / L / X 8 chs | 在CH H / X 1, 2, 3, 5, 6, 7 L在CH4 / X, 8 |
H / L / X 8 chs |
