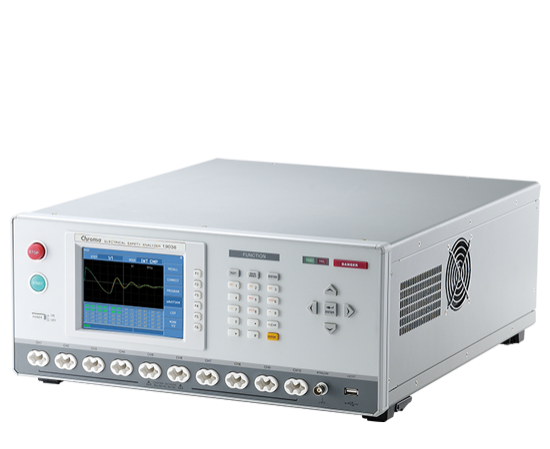

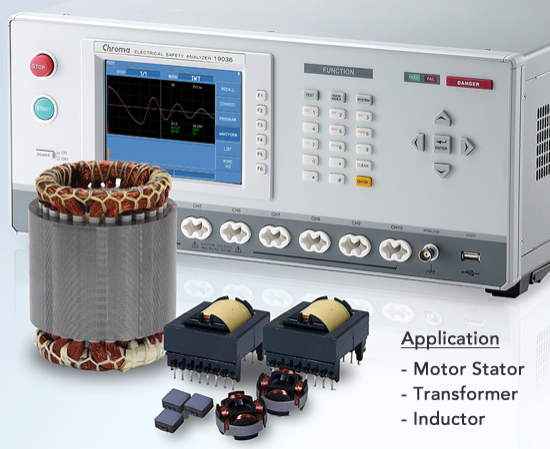

Chroma 19036是该行业的第一个伤口组件电气安全测试（EST）分析仪，该分析仪结合了脉冲测试，Hipot，绝缘耐药性和DC耐药性测量的功能。它具有5KVAC/ 6KVDC高电压输出，5kV绝缘电阻，6KV层短脉冲电压和4线DC电阻测量值，可以通过为多冰量扫描测试提供最大的10个通道输出，以节省时间和劳动扫描，以节省时间和劳动扫描，可以符合伤口组件测试需求。
伤口组件的测试项目包括AC/ DC Hipot测试，IR测试，IWT（IMPULSE绕组测试）和DCR（DC电阻）。Chroma将上述测试集成到19036年的伤口组件EST分析仪中，该测试可以对电动机，变压器和电磁阀等伤口组件进行安全测试，以验证其质量。
线圈的绝缘层不良通常会导致使用层短，交叉线的短或销短，原因可能是初始设计错误，制造过程不良或绝缘材料不良。因此，在电气安全测试制造过程中增加层短测试可以立即完成扫描测试，以提高伤口组件的质量。
结合了层的测试功能，19036年具有6kV脉冲电压，区域，差分面积，颤音和拉普拉斯判断，以提供有效的措施，以检查不良的线圈绝缘层。
19036年配备了专利的4线直流电阻测试，该测试既有驱动力又符合承受规格，以提供10个4线DC电阻测试功能的通道。当19036配置16ch扫描盒时，可以进行多达40ch的扫描测试。
19036年还具有HSCC函数，可以迅速扫描多个绕组以进行正常连接。它可以解决由电缆或测试固定装置的不良接触引起的测试失败问题。
电机标准（例如UL 1004-1）需要高功率安全测试仪。Chroma 19036具有输出和测量AC100MA/DC 20MA的能力，适用于测试大型泄漏电流或大型电气安全设备。Chroma 19036作为与高功率Hipot测试和其他安全测试集成的综合测试仪，可以为生产线带来最大收益以及质量保证。它的500VA设计还符合EC/UL的输出功率要求。
测量技术

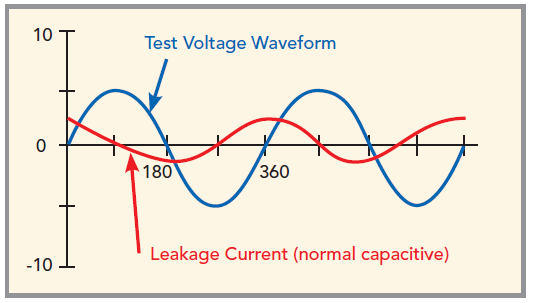

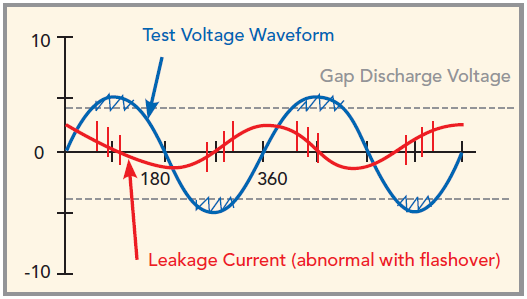

Hipot测试闪存检测（ARC）
检测到的泄漏电流上的快速瞬态定义为HI-POT测试中的闪光灯。19036年作为其他色度安全测试系列具有闪存检测。Flashover是由绝缘成分的内部或表面产生的，导致DUT失去原始绝缘功能，生成的碳酸电导路径并损坏产品。由于无法通过泄漏电流RMS值检测到Flashover，因此Flashover检测是HV测试中必然的检查项目之一。
脉冲测试概述
冲动绕组测试是在DUT（正在测试的设备）上施加非破坏性，高速和低能电压冲动，以分析/比较良好且没有良好判断力的产量和缺陷产物的等效波形。亚博app下载网址冲动绕组测试的主要功能是发现潜在的缺陷，例如层短，电晕或部分放电，这些缺陷在早期的伤口成分中很难找到。
测试的四种波形判断
- 区域大小
- 差分区域
- 扑打价值
- 拉普拉斯价值
DCR测量
- DCR测量（两线/四线）
Chroma 19036可以选择使用2线或4线DCR测量。新的专利端口设计可为多个伤口样品（如电动机和变压器）进行高精度测试提供最大10个通道4线DCR测量。测量范围从0.1MΩ到500kΩ。 - DCR平衡
当带有3个绕组的电动机的DCR不平衡时，旋转也不会平衡，并且可能会导致长期使用的质量不佳。DCR余额的判断是减去最大值和绕组的最小值，如果值超过设定范围，则产品不好。它是用于测试运动产品的可靠助手工具。亚博app下载网址 - 临时补偿
测量较小的DCR时，它通常会遇到温度差问题。测得的电阻随温度而变化。因此，温度补偿函数包括在19036年。通过温度系数的转换，它将DCR更改为标准温度下的测量值，以减少由温度差异引起的影响。
联系检查功能
高速接触检查（HSCC）
如果对电气安全测试电路发生开放，则可能会导致缺陷的产品被判断为好的产品。接触检查可以在短路时检测和筛选产品，以减少固定装置的损坏并节省测试成本。亚博app下载网址如果DUT电路触点正确，则HSCC函数可以迅速扫描。这项新技术允许在Hipot测试之前进行接触检查，比以往任何时候都更快。19036年还具有高频接触检查（HFCC）和打开的短检查（OSC，专利254135）功能，可以检测到绕组和铁芯之间是否有开放（不良接触）或短路（DUT短路）。

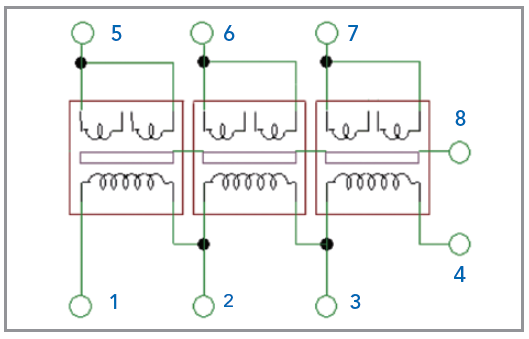

用于测试多个伤口组件的取代
平行Hipot测试通常用于提高制造速度。但是，在进行并行测试时，它无法正确设置当前的高/低限制，并且会导致缺陷产品的泄漏或将商品误认为没有好处。亚博app下载网址它还添加了用于测试缺陷产品并增加成本的工作站。亚博app下载网址19036提供了子步骤功能，以解决并行测试引起的麻烦。当生产需要并行测试时，IT程序会失败，因为子步骤启动条件仅在主测试项目（并行）失败时，将执行子步骤测试项目（单）以判断缺陷DUT。该功能的实施可以优化生产率和质量检查。
例子：
步骤1：AC Hipot / Pin1至Pin5、6、7
子步骤1.1：AC Hipot / Pin1至Pin5
子步骤1.2：AC Hipot / Pin1至Pin6
子步骤1.3：AC Hipot / Pin1至Pin7

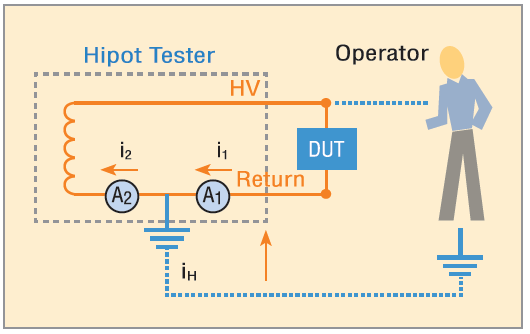

GFI人类保护
安全测试的最终目的是保护用户免受电气危害。19036还具有保护操作员的GFI功能。当人体遭受电击时，GFI功能可以立即切断功率输出。GFI函数检测到地球GND（Ioperator）和低末端（IDEVICE）的电流。如果电流超过0.5mA，电压输出将切断。
申请
从电动汽车电动机，伺服电机，升天电动机到风扇，所有旋转电机产品都需要执行IMPULSE测试，Hipot测试和DCR测量，以确保产品质量也涉及J亚博app下载网址B/T 7080 GB机械行业的测试标准。19036年的DCR测量为4线型，每个端子都有驱动器和感知总数10个独立的扫描测试渠道，以一次提高生产率。每个通道可以分别设置为HI/LO/打开。
Y型电机
例如，Y型电机，测试项目是：
- HSCC / OSC
- DCR测试
- 冲动测试
- hi-pot - Sub步骤测试

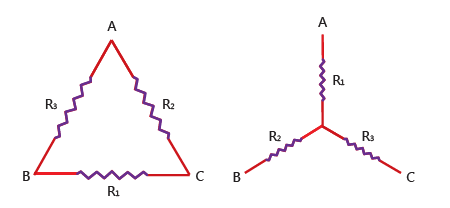

△-type和Y型电动机
为了解决无法直接在△型和Y型电动机绕组（无中心敲击）上进行DCR测量的问题，Chroma 19036添加了△型和Y型电动机绕组DCR计算功能，以获得以获得的值R1，R2和R3。

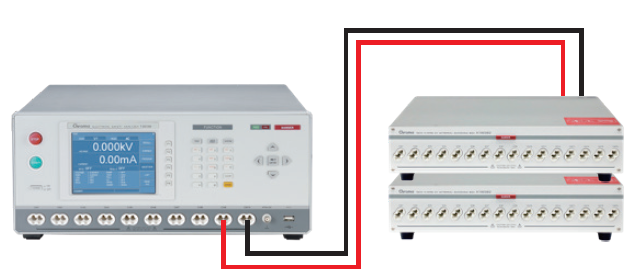

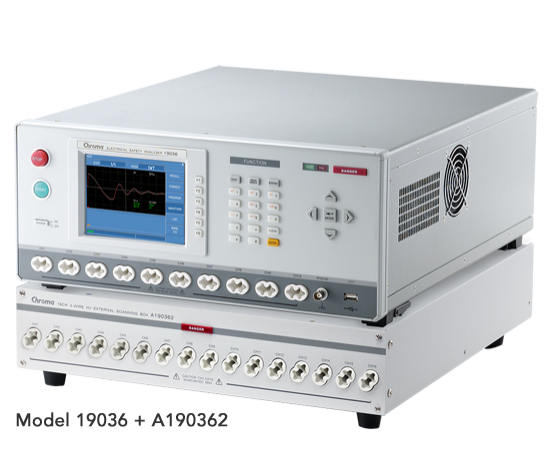

40个频道扫描测试
A190359/A190362（4线）扫描仪具有16个测试通道，每个测试通道都可以设置为H（高压，HI），L（高压，LO）或X（打开）。19036年和A190359/A190362（4线）的组合可以适用于多个销钉或少量但多样化的DUT以及细胞类型生产线，以完成一个站点内的所有测试。
