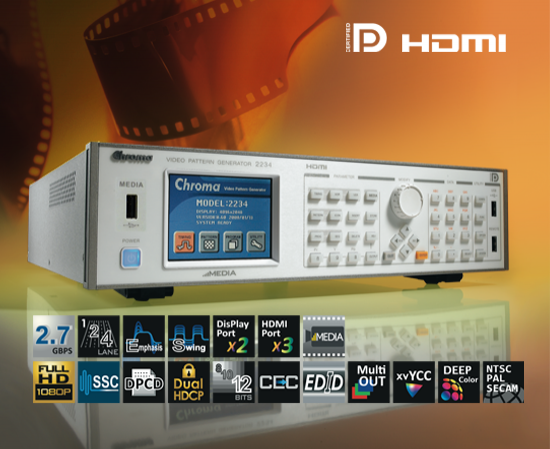

为了执行显示现在电影,2234年视频模式发生器集成多媒体播放技术提供通用的电影显示质量评估测试。它有高分辨率的测试质量和多个输出支持能够满足要求等多媒体视频测试液晶显示器/液晶电视/ PDP /投影仪的今天和未来。
这个视频模式发生器提供了模拟和数字信号,还支持多个独立输出端口测试和多媒体音频/视频格式播放应用程序。数字信号的像素的tmd输出测试屏幕分辨率为330 mhz,能够支持WQUXGA之外。此外,为了应对更高的频率信号测试DVI双重HDCP测试,它还支持双DVI测试应用程序的链接。
浓度2234建立了最新的高分辨率的多媒体数字视频传输接口,HDMI V1.3,提供高速带宽和颜色深度。它支持24日,30日,36位(RGB或YCbCr)和新颜色标准xvYCC sYCC, Adobe RGB, Adobe YCC (cea - 861 e)来实现真正的自然的色彩和高分辨率的图像。
DisplayPort是最先进的视频输出接口定义为视频电子设备标准协会。信号传输主要由主要通道,辅助CH和热插拔(HPD) 3类型的信号。的主要渠道是由4车道(1、2、4巷)和每个车道可以支持2.7 gbps或1.62 gbps的传输速度。10.8 gbps可以通过4车道。浓度2234支持显示接口标准格式具有以下主要特点:
DPCD(显示端口配置数据)显示接口的主要功能是充当了源和目的地之间的沟通桥梁。浓度2234可以调整参数,比如巷,率和主要联系等连接后自动或手动。信号衰减可能发生在长途传输显示端口,预加重和Swing电压也可以调整。
此外浓度2234支持SSC(扩频时钟技术消除EMI)测试,可以显著降低EMI问题发生在显示器和组件,并简化产品设计。
对于应用程序的多个测试,浓度2234支持多种音频/视频和模式文件格式玩1080 p分辨率。同时,实现多端口输出的测试应用程序,3 HDMI和2显示端口的输出设置可以单独执行建立在减少大量的测试时间和测试以最快的方式完成。
操作,浓度2234采用了全彩色图形界面和内置的内存存储与多样化的特殊测试模式,如xvYCC HDCP&E-EDID, 8/10/12bit深颜色,CEC、Lipsync和中国高清晰度测试模式嵌入使用。测试可以很容易和快速执行保存时间和控制成本。
远程控制器(可选)可以用来取代直接面板编辑灵活的实践在大型测试区域。适用于质量在生产线中的应用。此外,各种时间参数和测试模式可以通过编辑VPG中主应用程序在PC网站。简单的操作界面和完整的测试功能的浓度2234适用于所有视频和相关行业研发、生产测试和质量保证。
