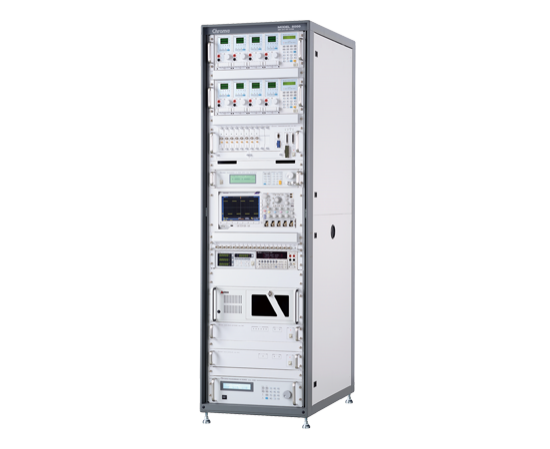

8000色电源自动测试系统模型是电力电子的终极解决方案测试。硬件系统包括一个广泛的选择,如AC / DC来源,电子负载,摆动范围、噪声分析仪和短/ OVP测试仪。这种灵活性结合开放式体系结构软件platform-PowerPro三世,给用户提供了一个灵活、强大的和成本有效的几乎所有类型的电源测试系统测试。
8000测试系统使用一个独特的测试命令优化技术来防止重复控制命令发送到系统硬件设备。这大大提高测试速度,使浓度8000高速生产应用程序的理想选择,以及设计验证。
8000测试系统包括一个复杂的测试执行包括预先写好的测试项目覆盖了几乎所有的行业标准电源测试。用户还可以创建新的测试项目通过使用一个特殊的测试条目编辑功能。这给用户无限扩大测试库的能力。
PowerPro三世还包括完整的报告,统计和管理功能,使系统能够生成各种测试文档和每形成系统管理。因为测试和统计报告是至关重要的在现代工厂R / D评估、质量验证和生产测试,这些函数是系统的一个组成部分。
在Windows 7/10模型8000下工作为测试工程师提供了一个专用的电源测试系统在一个容易掌握的Windows环境和允许访问Windows提供的资源。
全面的测试项目
8000型自动电源测试系统是标准与一个现成的测试项库覆盖大多数行业标准电源测试。与传统的吃了软件,用户不需要创建新的测试项编程语言背景。相反,型号8000允许用户使用预编译测试项目和简化定义测试条件和规范。
全面的测试项目覆盖7类电源测试需求。输出性能检查UUT的一般表现。输入特征验证电源的输入参数。监管测试的稳定性UUT不同条和载荷作用下的变化。时机和瞬态测量瞬态在接通、断开或事件发生时。自动测试触发保护电路的电源。最后,特殊的测试和特殊特性提供了测试手段最先进的电源当独特的测试例程是必要的。
输出性能
|
输入特征
|
监管
|
时机和瞬态
|
保护测试
|
特殊的测试
|
特殊功能
|
*这些测试项需要由用户通过使用测试项编辑器由于各种UUTs。和无限的定制的或用户定义的测试项目是允许的。
软件平台的美国胸科协会
8000测试系统包括行业最先进的电源测试软件平台,PowerPro III。PowerPro三世为用户提供了一个开放的软件体系结构适合于广泛的应用程序和设备。电力专业III是一个Windows 7/10环境,提供必要的计算机外围设备。
8000测试系统完全适应现代大规模生产线。它们可以结合色度Sajet制造执行系统(MES)测试站的控制和管理,人员,产品数量,和测试程序,以及中央服务器上传测试数据的功能。实现集中管理测试程序和数据收集/报告的分析,8000年的测试系统帮助用户创建一个智能工厂,提高产品质量和效率,降低生产成本,使利润最大化。此外,浓度也可以提供定制的车间控制系统与现有的MES在用户的工厂。主要制造商在世界各地已经实施MES系统集成与浓度的测试系统。
跟随趋势的行业4.0智能自动生产线,8000测试系统也提供系统硬件自检功能。每个产品测试后,系统将自动检查每个设备的状态。当一个测试设备或系统显示异常,8000测试系统使数字I / O设备,输出数字信号通知管理,以及记录“系统启动测试时间”,“系统测试结束时间”,在本地计算机和错误消息。用户可以很容易地追踪记录和统计数据供参考,调整设备的使用和维护周期。
/Chroma_Page_8000_SMPS_11.png)
/Chroma_Page_8000_SMPS_2.jpg)
浓度8000应用程序
/Chroma_Page_8000_SMPS_3_Telecom.jpg) ▲电信电源 |
电信电源测试切换模式整流器或电信电源测试,它应该建立在其他特殊工具就像: |
/Chroma_Page_8000_SMPS_4-EN.png) ▲直流-直流转换器 |
直流对直流转换器的测试软件:特殊设计测试项(负载故障功耗测试,开关频率测试,Synchnization频率测试) |
/Chroma_Page_8000_SMPS_5_PV.png) ▲光伏逆变器at |
光伏逆变器测试8000 at配备浓度优化光伏逆变器的标准测试项目(单元测试),它符合IEEE1547, 1547.1, UL1741, GB / T 19939,公司治理文化/ GF004初步测试需求。用户只需要定义测试条件和规范标准的测试项目进行测试。 (更多的细节) |
/Chroma_Page_8000_SMPS_9_PCS.png) ▲电力转换系统(pc) at |
功率转换系统(pc) at电力转换系统(pc)是一个设备连接电池系统和电网之间实现双向转换的能量。8000 at作为基础和通用的浓度可以定制储能逆变器的自动化测试和验证。结合双向测试和测量设备,设备执行pc网格,性能、输入和输出特性,和保护特性测试,以及测试光伏(PV)特征。测试项目可以满足全球需求的测试标准,如国际IEC 62933、中国GB / T 34120和GB / T 34133,韩国sgsf - 04 - 2012 - 07年度,和德国VDE-AR-N 4105。 (更多的细节) |
/Chroma_Page_8000_SMPS_6_OBC.png) ▲OBC /直流-直流转换器at |
电动汽车电力电子测试电动汽车车载充电器和电源转换器的不同UUT的特征,集成连接面板和独家测试项目包括基本的电特性和通信协议测试项目提供大大缩短测试时间。 (更多的细节) |
/Chroma_Page_8000_SMPS_7_HCU.png) ▲HCU /直流-直流转换器at |
电动汽车电力电子测试这是一个定制的系统基于色度8000 at专门从事电动汽车混合动力控制单元和电源转换器的验证。 (更多的细节) |
▲EVSE at |
电动汽车电力电子测试这是一个定制的系统基于色度8000 at专门从事电动汽车供应设备的验证(EVSE)和遵守SAE-J1772在编程操作的测试项目。 (更多的细节) |
/Chroma_Page_8000_SMPS_10_wireless.png) ▲电动汽车无线电力传输at |
电动汽车无线电力传输at
(更多的细节) |
色度电源at版本和Windows版本的比较
/Chroma_Page_8000_SMPS_1-EN.png)
