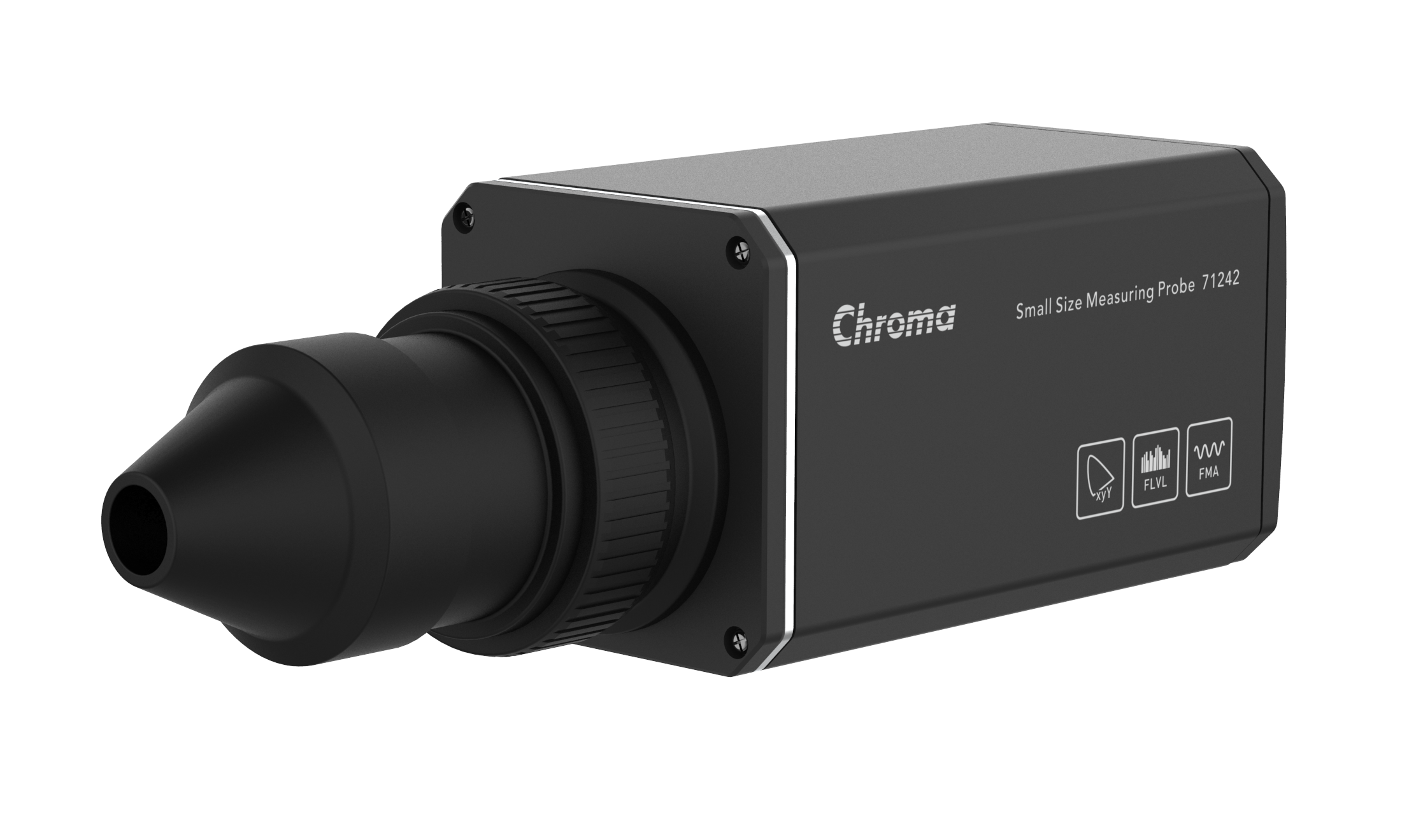

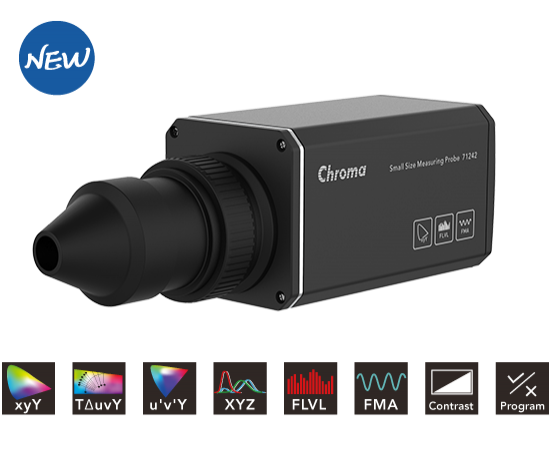

小尺寸测量探头模型71242

显示测量孔径小
71242小型测量探针浓度显示颜色分析体育测量孔径只有10毫米。精密光路设计和透镜模块,它可以精确测量各种小型显示设备,包括智能衣物、手机、和其他灵活的显示设备。

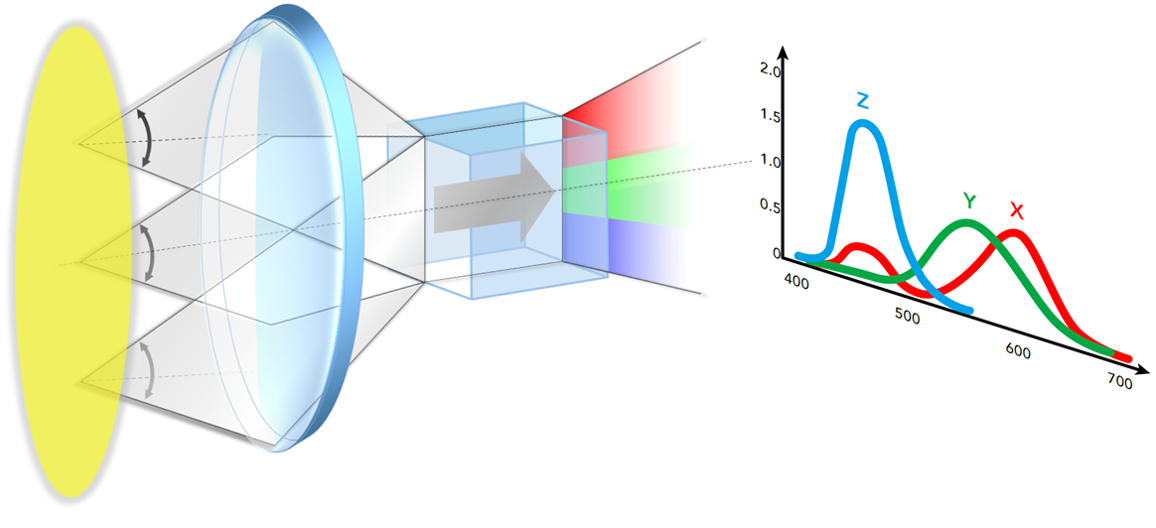

光学系统结构
71242色显示颜色的光学系统结构分析器允许精确测量各种显示设备,包括柔性显示。
的帮助下一个紧凑和轻便电动百叶窗模块,测试光源发出的光线聚集到通过物镜光学均匀化模块。模块上的每个点发出的光线均匀混合测试区域和项目在X, Y, Z过滤传感器,节约时间花在手动校准。

高对比度的测量

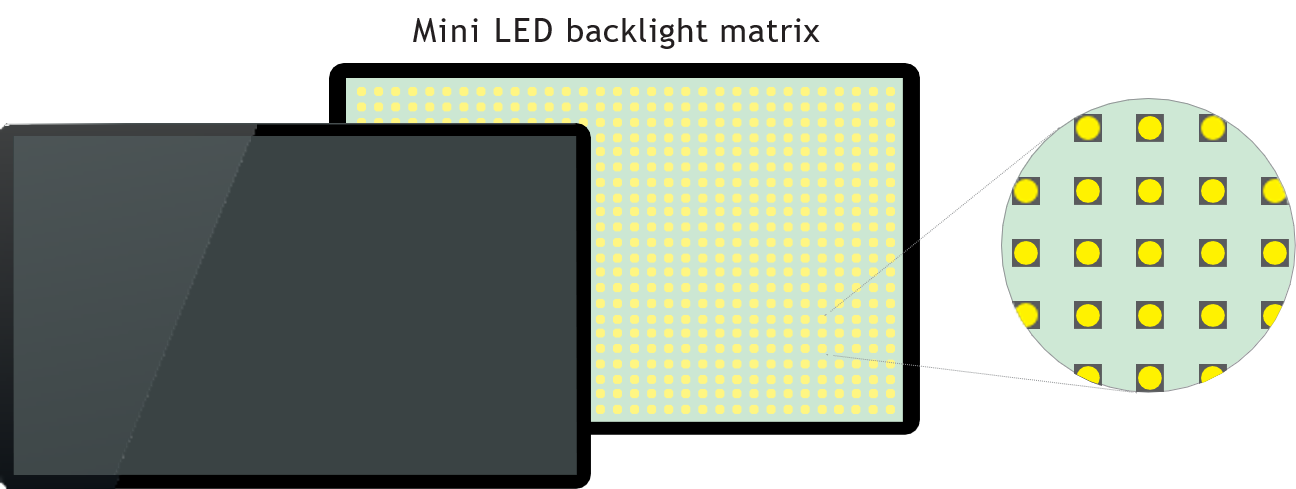

近年来,视频电子设备标准协会(视频电子设备标准协会)建立了清晰的DisplayHDR显示行业的规范,从入门级高端DisplayHDR DisplayHDR 400 1400标准。这些标准包括亮度和黑色水平从0.02 cd / m²1400 cd / m²,高反差导致更现实的图像。显示的性能大大改善,建立符合相关的标准。高动态范围(HDR)提供高对比度显示亮灯和更深的黑暗。的日益发展与MiniLED LCD背光,高对比度测量的需求也在不断上升。71242年是专门开发满足这种需求和有能力测量0.001 cd /米²~ 5000 cd / m²与对比比率高达一百万。

光学单值化模块
通过减少损失的光通量,可供使用的光线可以增加。这是我们系统的主要因素,允许实现快速、准确的测量在低亮度测量模式。首先,光均化模块不仅能达到均匀分布,而且还减少了损失引起的入射光的传播系统,从而优化入射光线的使用效率。第二,传感器使用high-transmittance Y过滤和高灵敏度光检测器来进一步增强入射光量的效率,实现准确的超低亮度测量结果。

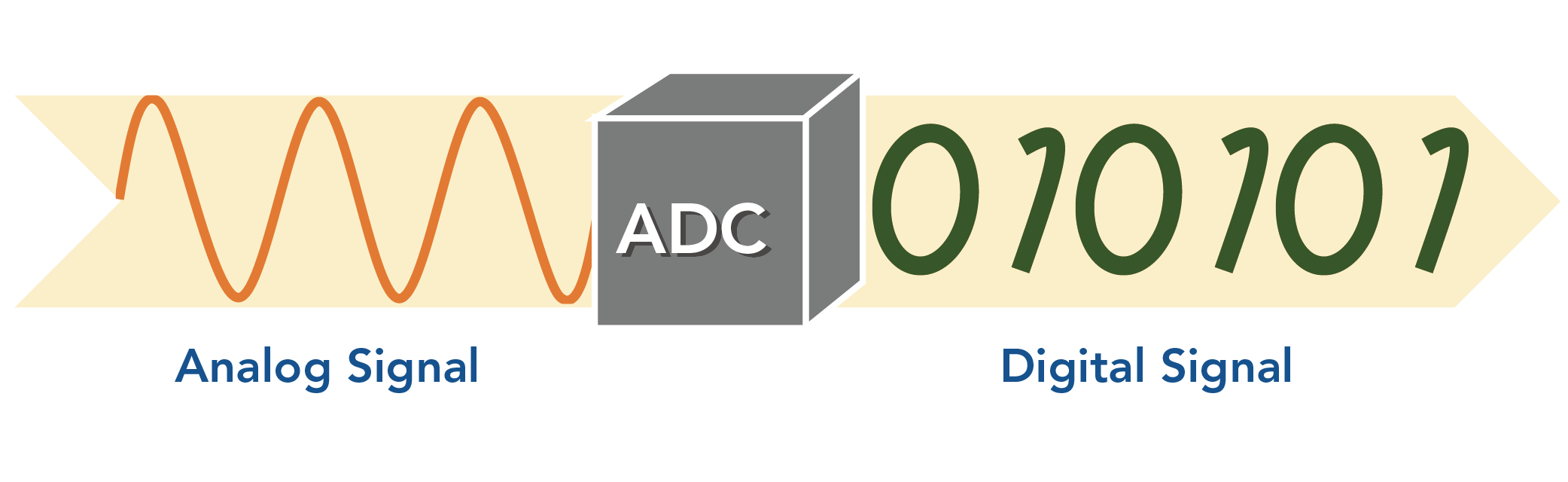

模拟-数字转换器(ADC)
内置的20位A / D转换器的范围大大提高亮度和色度测量多路复用和pA精密电流测量电路。和快速算法开发的浓度,测量模拟值可以迅速转化成精确的数据。

光学测量软件

71242显示彩色分析仪配备光学测量软件获取测量数据,保存在电脑上,,并将该信息导入到报告进行处理。包括光学测量SDK允许用户轻松地开发测试程序来满足他们的需求。

测色仪器
数字/模拟显示提供了4种不同的显示模式:xyY TΔuvY u v′′Y和XYZ。可以选择所需的测量模式根据用户的需求,并且可以设置为执行单一度量值或连续测量。

伽马测量
伽马测量用于红、绿、蓝白相间的颜色。除了标准的伽马曲线,每一种颜色的伽马值和曲线显示在测量完成后。用户可以调整颜色测量量表4096(12位)根据他们的需求。

闪变测量
71242年的光传感器支持FMA和FLVL闪烁测量模式。菲利普-马萨闪烁测量模式显示了AC / DC亮度的变化之间的关系(AC)和(DC)的基本数量。FLVL (JEITA /视频电子设备标准协会)闪烁测量模式分离所有的不同频率的交流量,而光学测量软件显示一个图表的闪变值的频率,使其更容易找到生成的闪烁的频率点。

菲利普-马萨

FLVL

颜色校正
满足用户的校准的需要,光学测量软件提供了一个特殊函数,可以直接读取的值仪器校准,这消除了需要抄写数据,避免了由于转录错误导致的问题,同时提高标定的效率和正确性。

测试程序编辑
测试项目可以直接编程的独立单位。程序界面还提供用户程序在电脑上,和编辑测试程序可以保存为其他用户使用没有重构,使操作方便和效率。

Multi-Probe测量
用户可以使用光学测量软件的个人电脑实时显示测量值,保存测试结果,和输出数据进行分析。该系统还支持多个71242小型测量探测器同时测量,以及输出信号结合色度的视频信号发生器。

应用程序体系结构

独立:通过颜色分析大师软件控制
1。实时显示测量结果
2。支持multi-probe设置
3所示。保存测试数据的分析

显示应用程序:2238年通过视频控制模式发生器
1。图形用户界面(GUI)
2。可编程的测试项目
3所示。一键报告输出

平板显示器应用程序:通过控制/勿动蛋白软件
1。汽车闪变测量
2。测试结果和图表存储
3所示。综合信号发生器和调查
