市场需求对分布式资源(博士)产品,如光伏逆变器、风能系统稳步增长,成为世界求清洁可再生能亚博app下载网址源。这种需求创造了一个需要严格监管测试标准如UL 1741 sa / IEEE 1547 / IEC 62116,确保正确和《海角一乐园》产品的安全运行。亚博app下载网址它已成为至关重要的制造商进行这些测试为了证明合规和缓解产品责任问题。61800系列浓度的新网格模拟器设计来满足这些测试需求通过提供一个完整的四个象限,完全再生,网格模拟器对合规高级特性,安全性和产品验证测试。

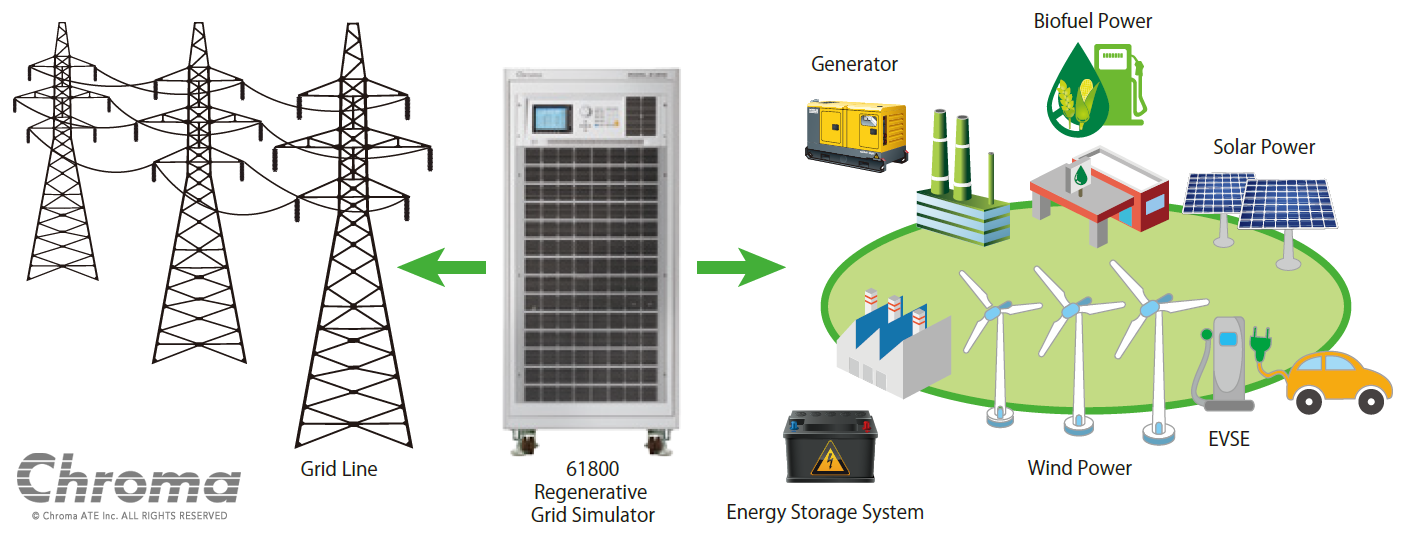

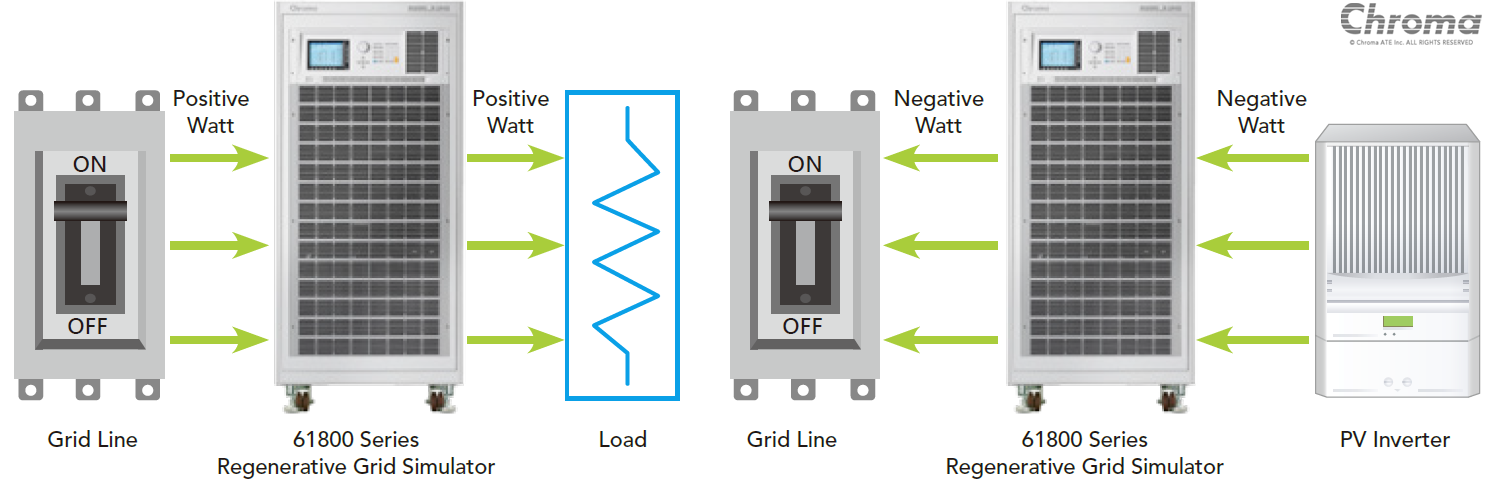

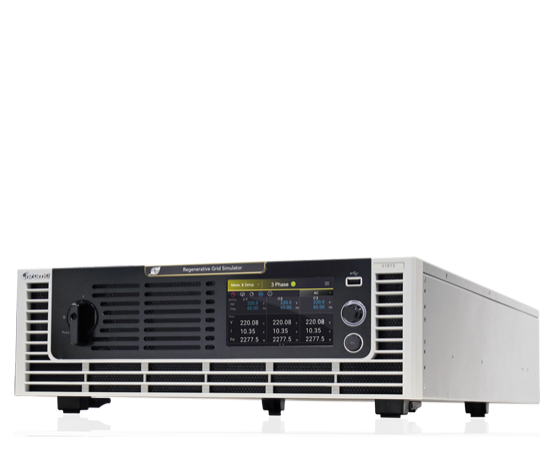

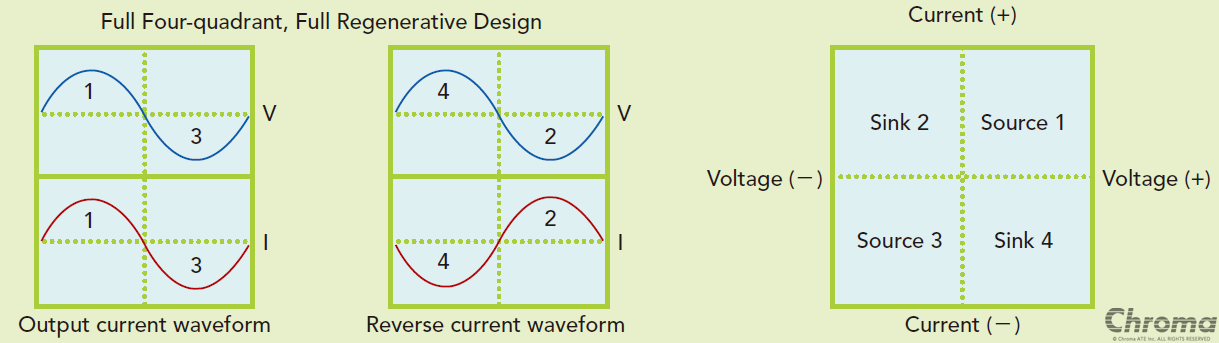

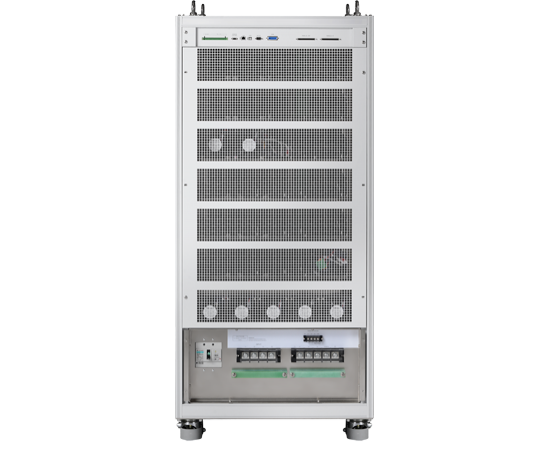

61800年再生网格模拟器是一个完整的四个象限,完整的再生,AC电源设计家用电器等常见的电子产品测试,和工业电子产品需要一个可编程的输入源。另外,61800的目的是模拟网格特征测试光伏逆变器和在线ups。如下所示,权力可以汇和源的UUT无缝地支持不同类型的应用程序。的情况下UUT源电流检测电路将多余的权力感和回收回电网。

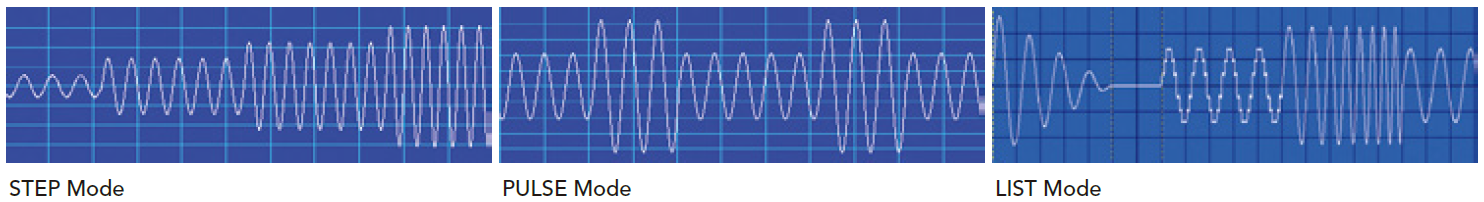

除了提供清洁、精确和稳定交流电压对于常规的应用程序,61800年能够模拟各种类型的扭曲的电压波形和瞬态条件要求的产品验证测试。这些是完成如下所示使用内置可编程波形函数列表/步骤/脉冲模式。步骤和PUSLE功能允许用户执行单个或连续步骤输出电压的变化而列表模式是一个更通用的函数,因为它允许用户组成的复杂波形100序列。免疫所需的电压波形规范如IEC 61000-4-11(短的中断和电压辍学)可以很容易地通过61800再生网格模拟器。

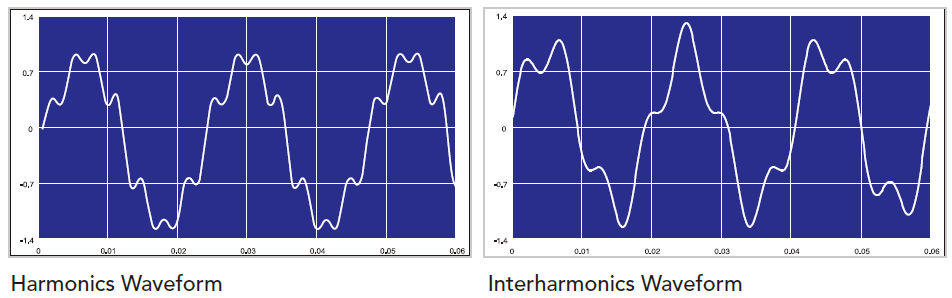

合成功能允许用户创建周期谐波电压波形的50订单基于50/60Hz基本频率。INTERHARMONIC函数允许用户执行频率扫描范围从0.01赫兹到2400赫兹的50/60Hz基本频率。这个特殊的功能帮助用户定位谐振点。
61800再生网格模拟器能够模拟各种试验条件如电压失真、频率变化和更多的为了满足微电网的测试需求。最重要的是,61800系列的再生特性可以养活离散信号发生器所产生的力量(DG)微电网和交流电网效率高。61800系列产品的输入端被专门设计的孤立的从主电网。因此额外的隔离一个离散的发电机(DG)微电网不是必需的。
61800系列再生网格模拟器能够满足以下规定指定网格与离散发电机测试IEEE 1547 / IEC 61000-3-15 / IEC 62116:
- 电压异常测试
- 频率异常测试
- Anti-islanding测试
- 低电压通过测试
- 免疫试验(IEC 61000-4-11 / 4-34)
- 极限测试(IEC 61000-3-2 / 3 - 3)

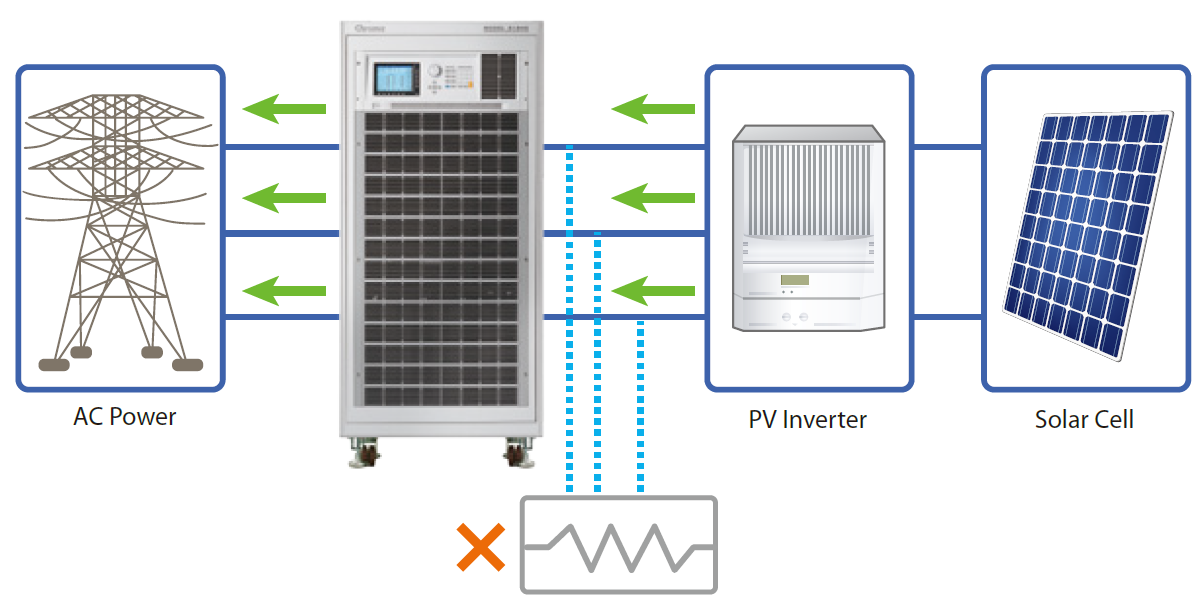

61800年再生网格模拟器提供了一种有效的节能解决方案作为一个离散信号发生器所产生的能量(DG)反馈给电网效率高,而不是以热能消散在操作。
低压度过(LVRT)显然网格与光伏逆变器的函数定义,当异常发生在主要的交流电网(如电压降),光伏逆变器必须保持操作的主要交流电网和维持某种特定的时期。例如:BDEW标准要求光伏逆变器仍可操作的,提供无功功率至少150 ms当栅极电压降至标称值的15%。
61800再生网格模拟器完全有能力满足LVRT测试需求,用户可以通过实施项目所需的瞬态试验条件列表模式功能,它提供了一种最小时间分辨率设置为0.1 ms。此外,用户还可以对光伏逆变器性能的影响研究和评估由于电网电压畸变,通过实现的谐波合成功能61800系列产品。61800是0.01赫兹的频率分辨率,满足BDEW要求。

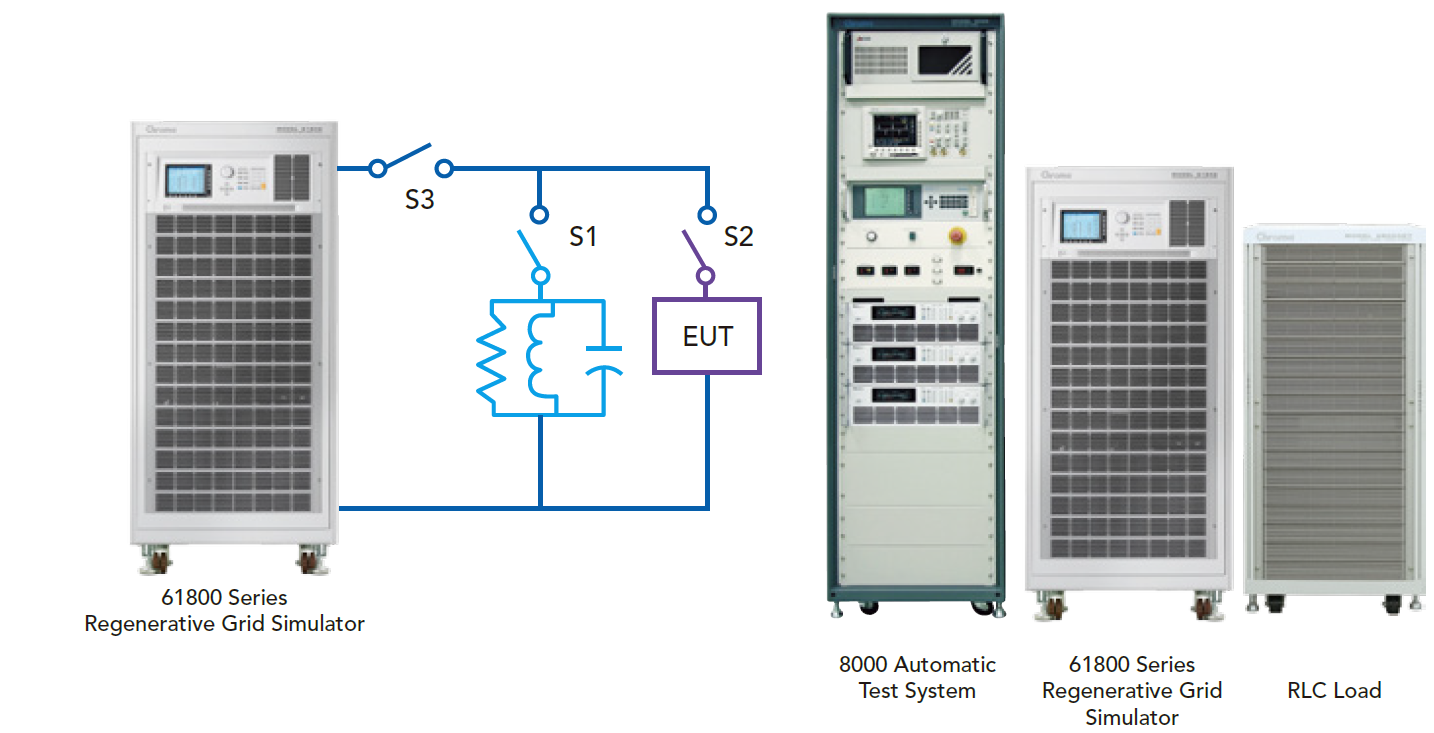

通过合并61800再生网格模拟器8000 at和RLC负载,该测试系统能够满足IEEE 1547 Anti-islanding / IEC 62116的测试要求。

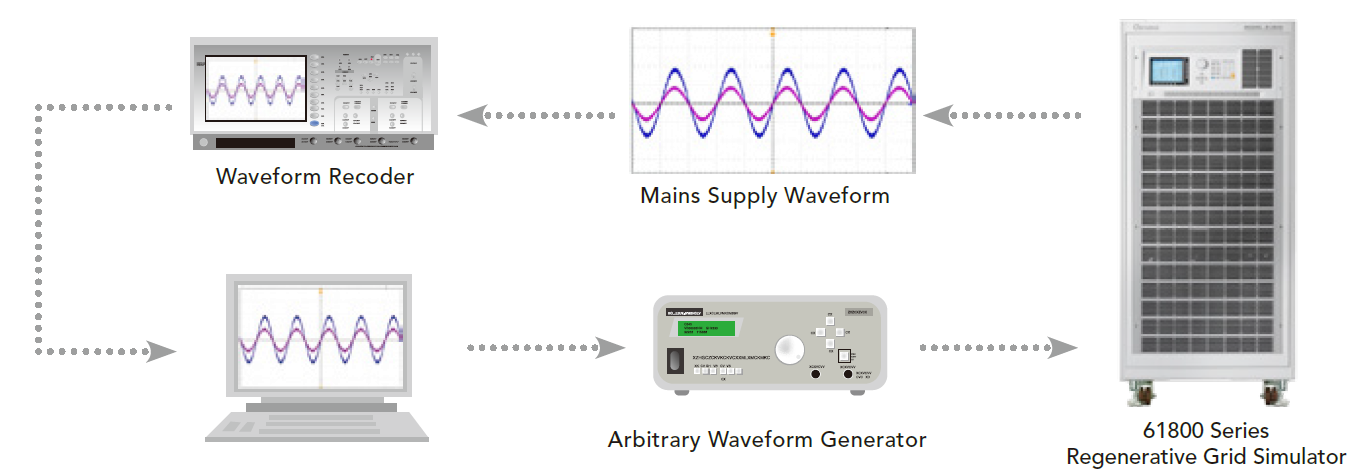

的外部电压编程输入61800系列再生网格模拟器允许用户给任何AC + DC从任意波形信号发生器和相应放大信号。它可以用来模拟真实的交流电源波形观察到的字段或使用实时数字仿真器实现边境(硬件在回路)应用程序。延迟时间从外部电压编程输入实际电压输出约100μs。
61800系列支持主从并行操作,允许用户进行进一步扩展并行连接多个单位输出功率能力的高功率测试应用程序。请参阅下面的表作为并联的组合允许不同的61800年模式。
请注意* 1:61830/61845/61860平行单位的最大数量是5单位。
请注意* 2:并行单元的最大数量为61800 - 100模型是8单位。
请注意* 3:平行单位的最大数量为61800 - 100 (800 vln)是3单位。

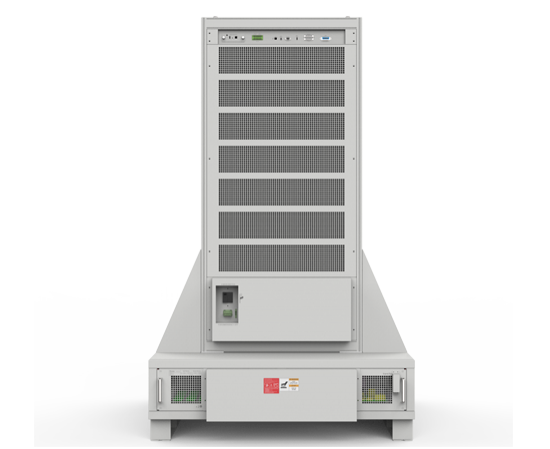

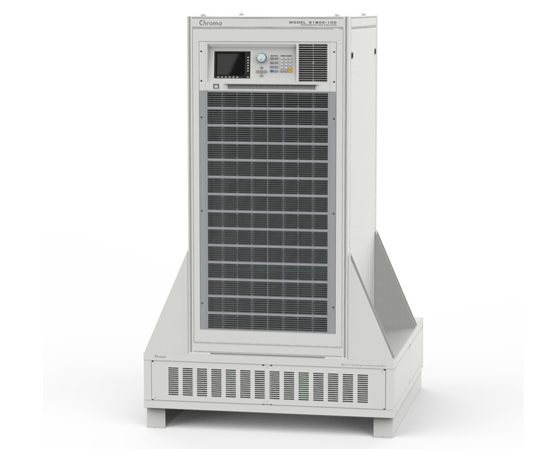

61800 - 100 (800 vln)模型与集成外部800 vLN升压变压器能够满足高压电网连接光伏逆变器,电脑产品,交流电压1000 v亚博app下载网址噢相关的测试要求,如:网格连接性能、电压/频率适应性,高压度过,等。61800 - 100年(800 vln)也支持并行输出函数来满足高电压和高功率测试的需求要求。
▲并联3套61800 - 100 (800 vln)输出额定功率为315 kva
61800系列测试应用程序进一步扩展其功能,包括可选的功能,比如B618000:再生交流负载功能和B618002: 120 kva 800 vLN极高真空的功能。

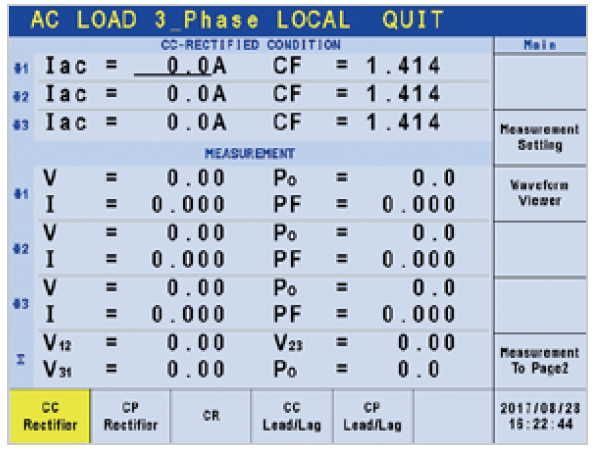

再生交流负载功能包括各种模式如CC矫正模式中,CP修正模式,CR模式,CC相位超前/滞后模式和CP相位超前/滞后模式。

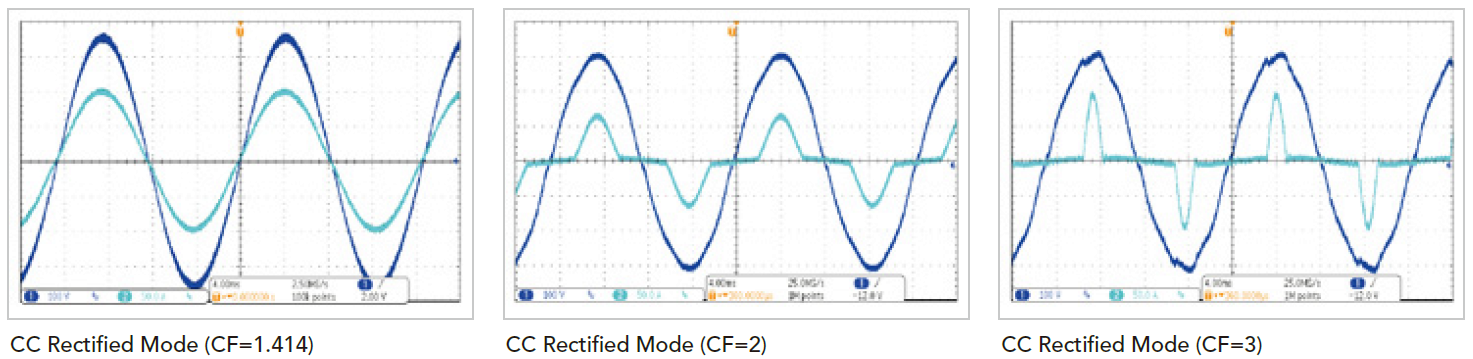

纠正模式能够模拟非线性整流负载特征近似浓度63800系列交流负载的电压andcurrent运行在第一和第三象限。纠正模式支持CC和CP功能与当前,权力和CF参数设置。

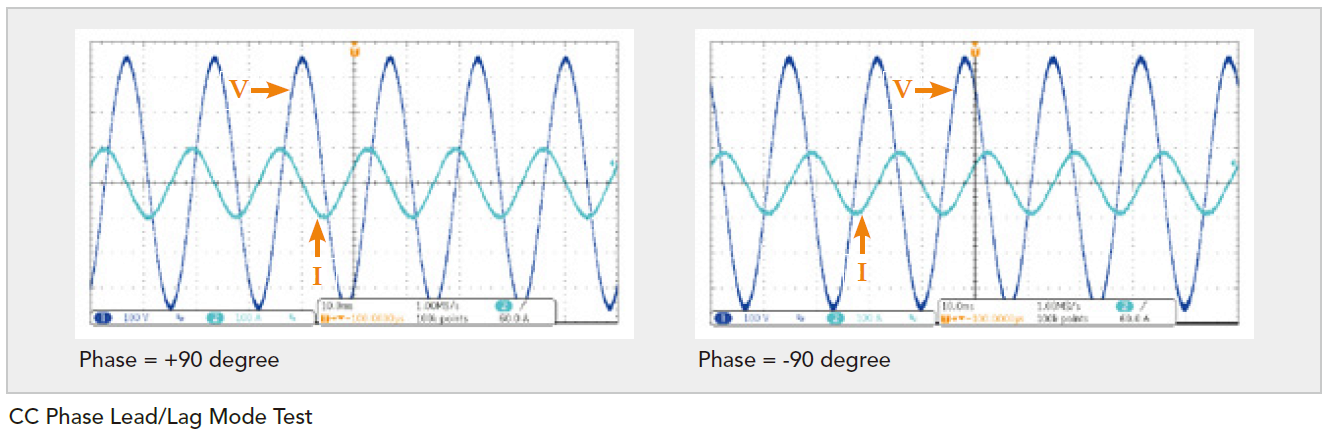

相角的相位超前/滞后模式设置从90度~ -90度将模拟相应的电压和电流条件下一种电感或电容负载。请注意下的电流波形正弦相位超前/小伙子模式(目前,PF和相位角参数设置)和相位角时设定在90.1度~ 180度(-90度~ -180度),61800年将成为一个电流源。再生交流负载功能主要是用于EVSE充电站,混合光伏逆变器,电脑,UPS,微电网相关的测试应用程序。
请参考以下61800模型支持列表交流负载功能:

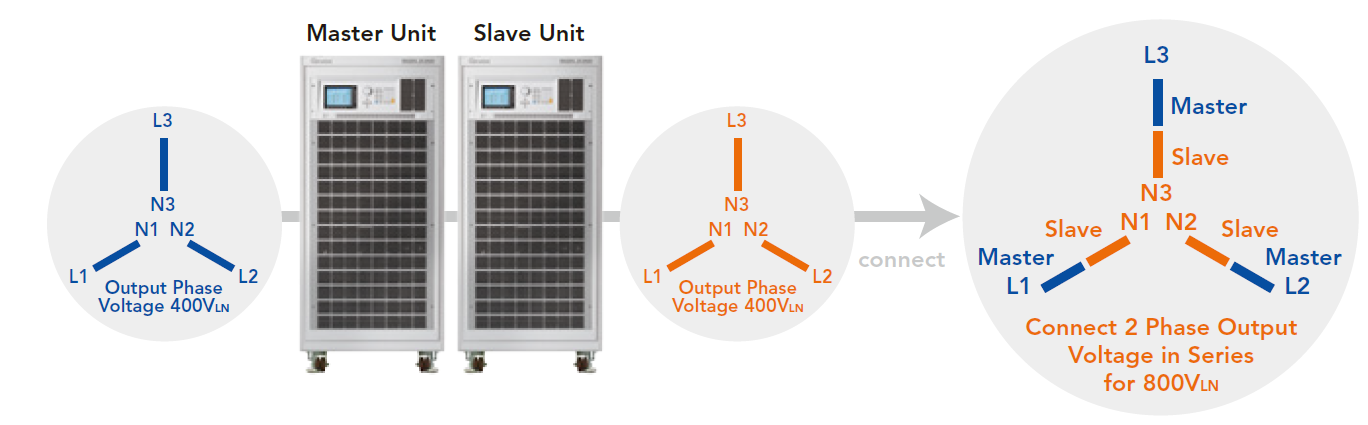

B618002 800 vLN极高真空的选择是实现高输出相电压800 vLN(1385 v噢)通过连接两个61860系列高性能输出电压瞬态能力所无与伦比的升压变压器的实现。的B618002极高真空的选择主要是为了满足高压测试要求的光伏逆变器与线电压1000 v噢。
请参阅下面的表的允许高压串联组合61800年不同的模型:
请注意* 1:B618002: 800 vLN极高真空功能
请注意* 2:B618005: 900 vLN极高真空的功能。
