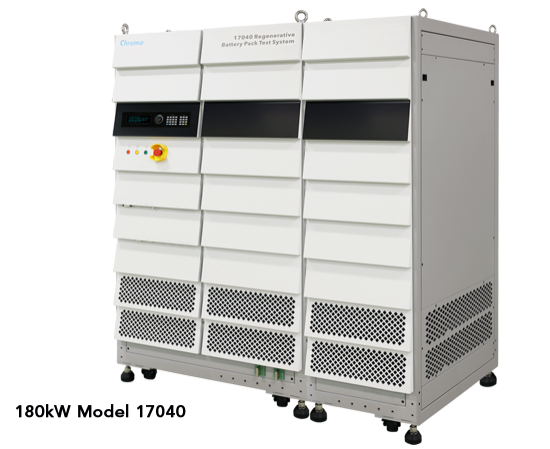

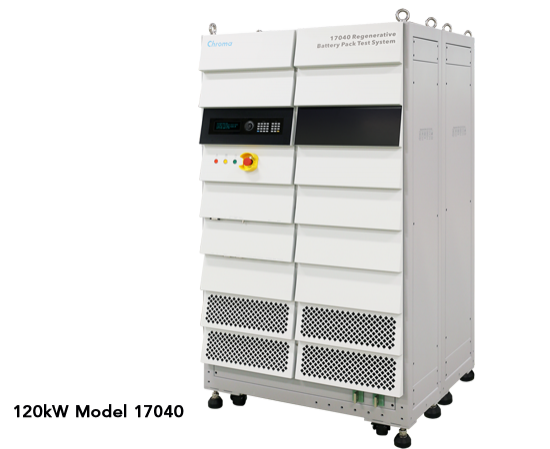

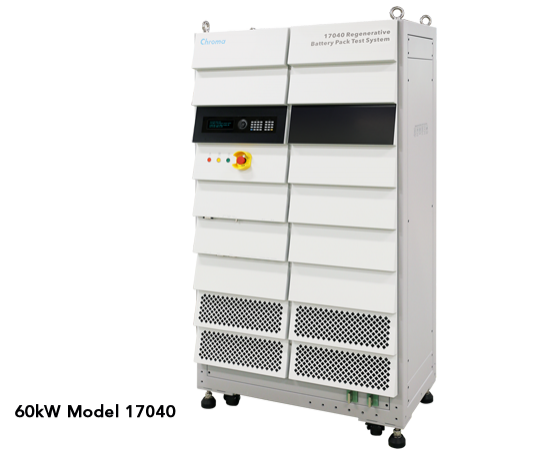

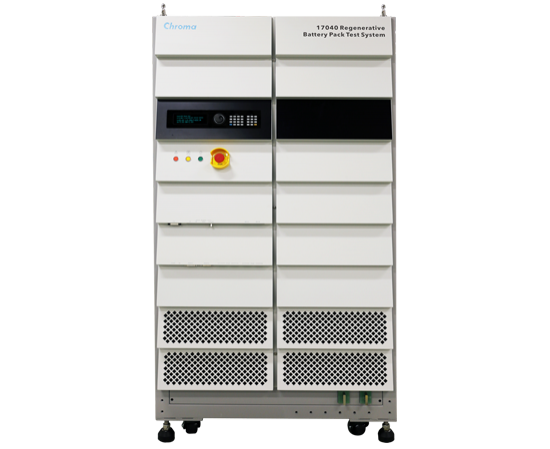

Chroma 17040再生电池组测试系统是一个专门为辅助电池模块和包装测试设计的高精度系统。它具有能量再生功能，可以大大降低放电期间的功耗，并确保稳定的电网，而不会在其他设备上产生谐波污染，即使在动态充电和放电条件下也是如此。它能够将电池模块排放的电能回收回电网减少的浪费能量，该电网以热的形式被传统设备排放，从而减少了HVAC的要求。
Chroma 17040系统具有并行通道和动态轮廓模拟函数。并行能力将电荷和放电电流和功率提高到最大值，从而提高了设备使用的效率和灵活性。动态轮廓模拟允许用户在当前或电源模式下加载给定驱动器配置文件的电池波形，以满足NEDC/FUDS要求。它的双向架构可确保在充电和放电瞬态状态期间不会中断电流，从而可以准确地模拟驾驶条件，以与ISO，IEC，UL和GB/T国际测试标准保持一致。
17040系统配备了Chroma功能强大的“电池Pro”软件，具有灵活的测试编辑功能，可以执行独立的频道测试，并符合具有高安全性和稳定性测试辅助电池组的多元化要求。它还支持电力故障恢复功能，以确保测试数据不会中断。
测试系统具有多个安全功能，包括过度电压保护，当前保护检查，过度温度保护和外部参数检测，以确保电池对电池的保护/放电测试。此外，数据丢失，存储和恢复受到保护，以防止电源故障。
安全 - 加强风险管理
- 能够直接加载测试，截止和保护标准到充电/放电设备，以执行以实现多层保护，并通过内部软件和硬件
- 能够集成外部硬件以获得BMS，数据记录器，室和I/ O信号的实时监视参数，以执行警告/截止/电源OFF保护
- 能够通过读取BMS和数据记录器的测量值监视电池组的各种电压和温度值；还能够根据设定值执行即时判断和保护
- 内置多个警告和保护模式：OVP，UVP，OTP，WIR_LOSS，CAL_ERR，POW_ERR，RMT_RVS
精度 - 提高产品质量
- 高频采样测量技术：最大。采样率50kHz以确保动态测量精度
- 电压准确性：±（rdg。的0.02％±0.02％的R.N.G.）
- 电流准确性：±（RDG。±0.05％的R.N.G.的0.05％）
- 快速响应测试技术：5ms（-90％至90％）当前切换时间适用于各种测试应用
- 自动电压/电流范围开关功能：多个范围随着当前变化而变化，将自动调整以优化测量精度
- 支持动态驾驶轮廓模拟（波形），该模拟模拟了实际驾驶条件的当前和功率状态，以符合NEDC，FUD和HPPC标准

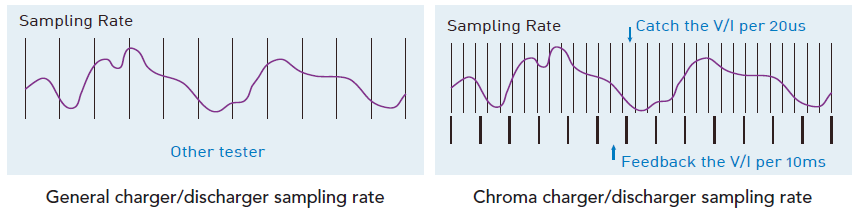

高频采样测量技术
通常，电池充电器/放电器使用软件来读取电流值以进行电源计算；但是，在计算动态电流容量时，有限的数据采样速度可能会导致较大的错误。通过提高V/I采样率和UBLETINTING方法，Chroma能够以更高的精度提供容量计算。当电流发生变化时，数据不会丢失，并且传输速度不会受到影响。
- v/i抽样率：50kHz（每20μs）
- 整合演算：我的容量；VXI的能量

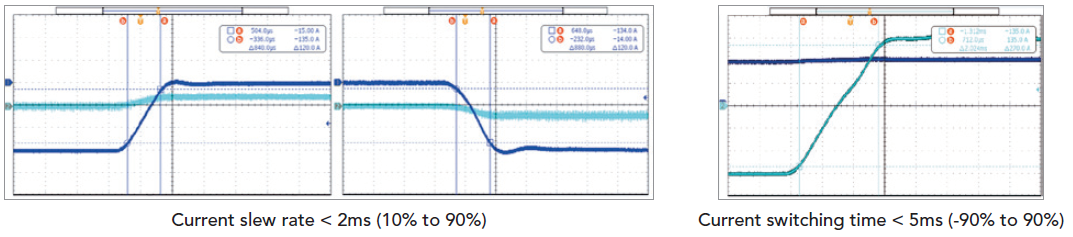

快速响应测试技术
在快速响应模式下，电流是光滑的，而无需过冲以避免损坏电池。
- 当前的连锁噪声<0.5％，过冲<1％

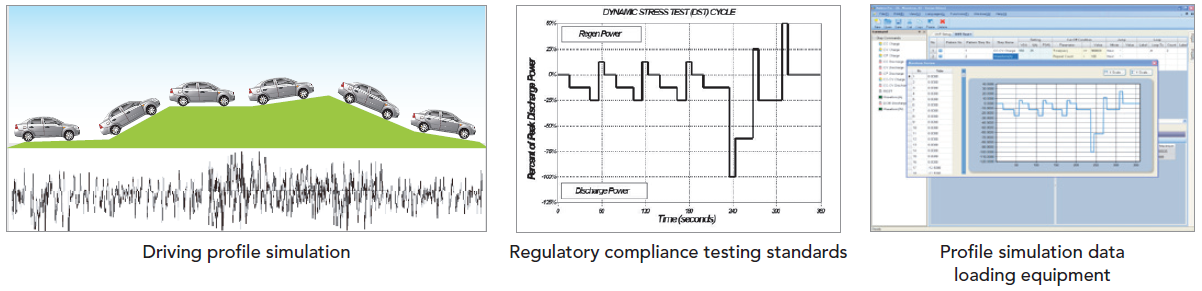

动态驾驶轮廓模拟
电池组在快速和不规则的当前条件下使用。17040系统通过工作条件模拟器模拟电池组上的真实条件。
- 动态充电/放电功率或电流波形模拟驱动周期或任何现实世界应用。在动态电流模式（波形）中，最大排放和电荷的电流过渡时间仅需要5ms
- 测试步骤可以指定excel文件，从中可以从中读取托盘电流/电源波形
- 720,000点驱动配置文件可用来保存每个频道中的波形配置文件
效率 - 降低运营成本

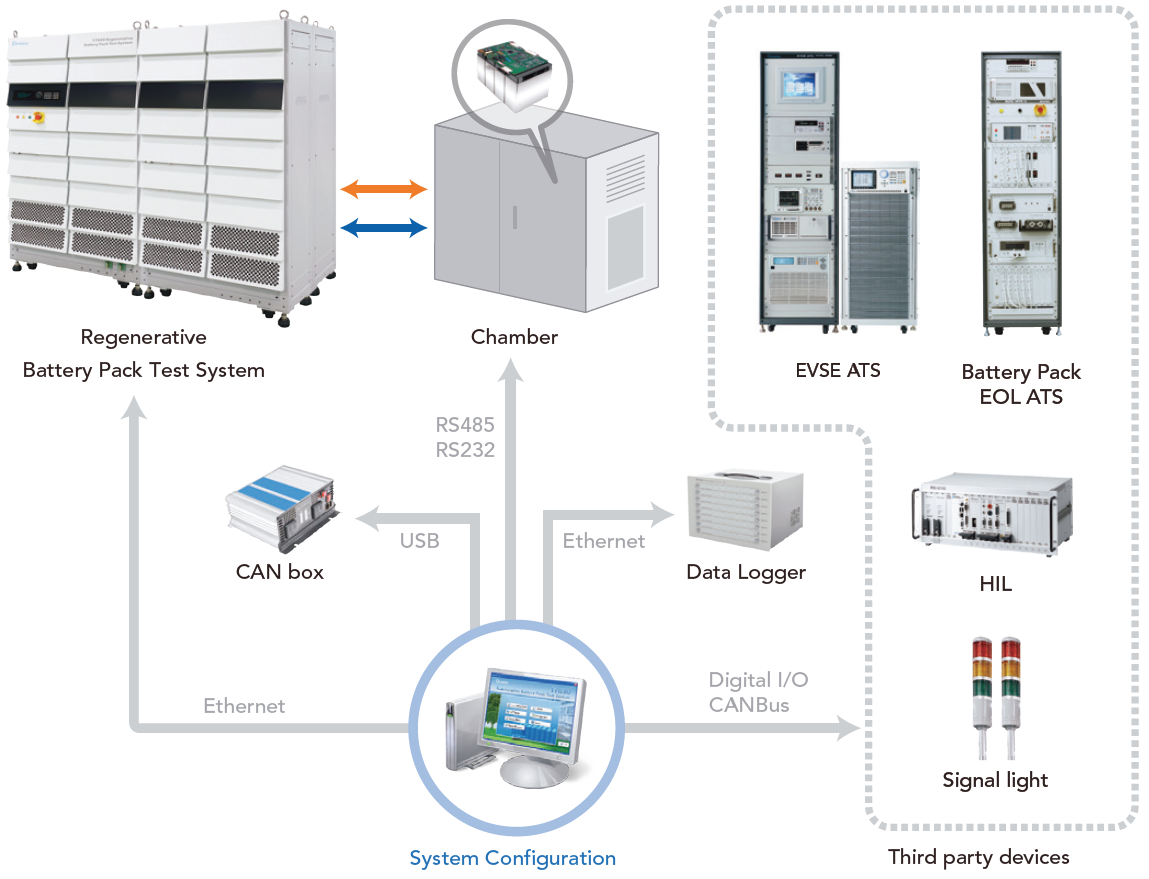

- 软件和硬件集成和自定义功能，包括BMS，数据记录仪，室内，临时信号和HIL（循环中的硬件）
- 为各种外部设备（Canbus，以太网，模拟I/O）提供各种信号接口，以支持HIL

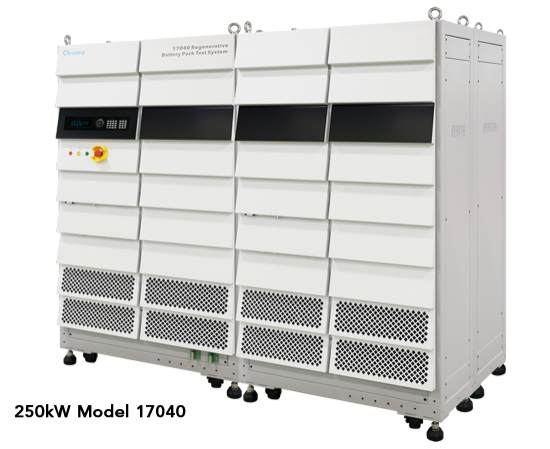

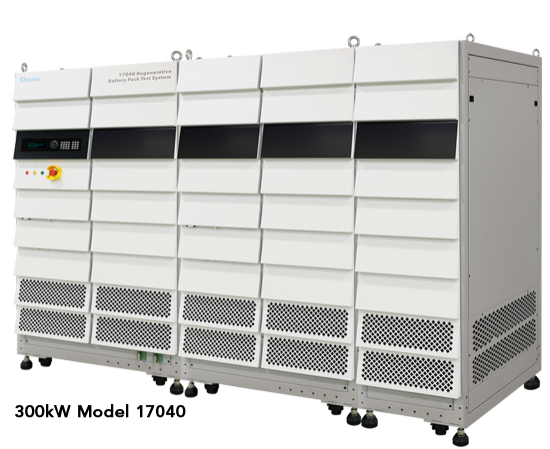

- 系统内的并行功能最多360kW，900a（选项）
- 配备电池充电器/放电器和模拟器功能
- 嵌入高效排放能量再生技术

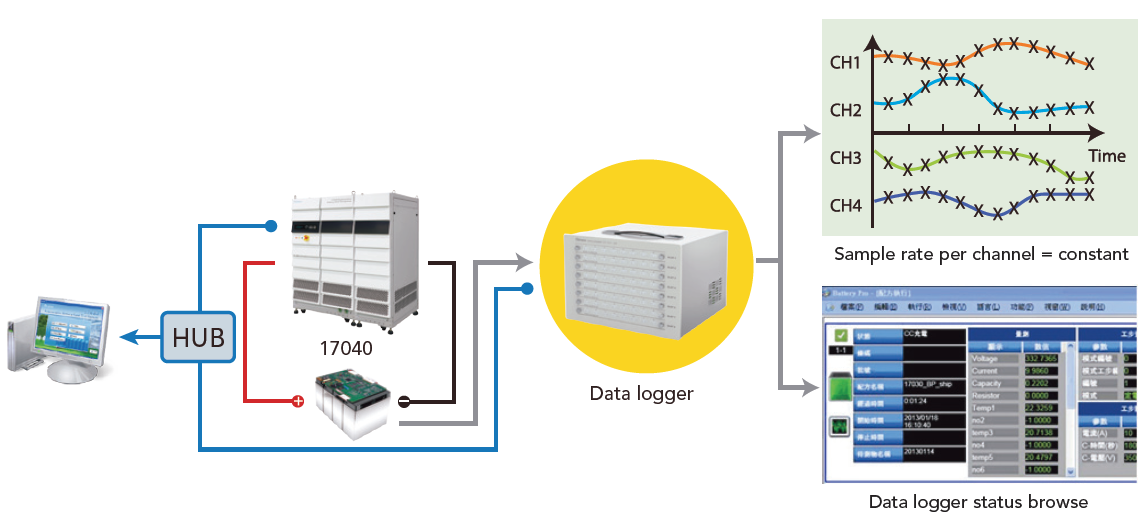

数据记录器集成技术
17040系统使用软件与数据记录仪集成，以读取可用于设置截止和保护条件的多个电压和温度记录。数据记录器能够在每个通道上同时执行采样，并且数据采集速度最多可以10ms。数据记录器支持的17040系统具有120个通道。

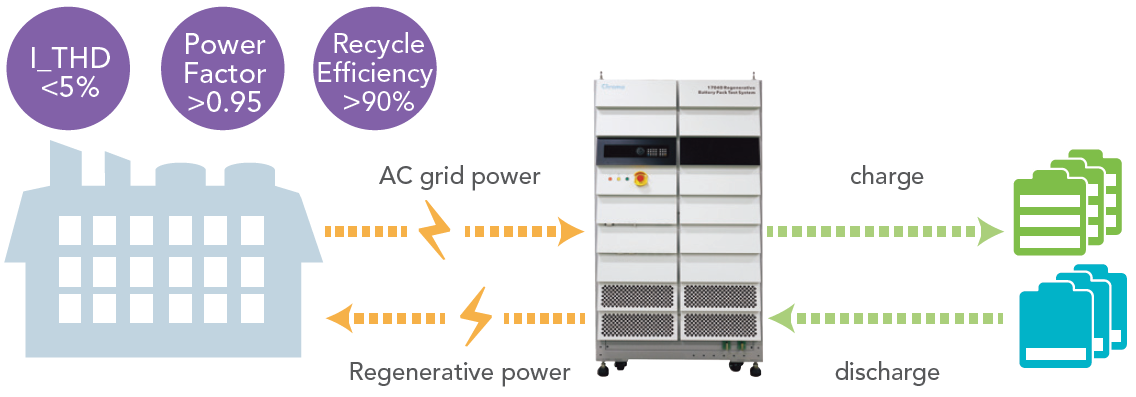

排放能量回收技术
- 双向电路体系结构准确控制反向电流变化
- 再生电池能量排放（效率> 90％。）
- 静态再生能量：根据太阳能的再生网格标准，电流<5％，PF> 0.95
- 动态再生能量：实时瞬态电流相变避免污染网格

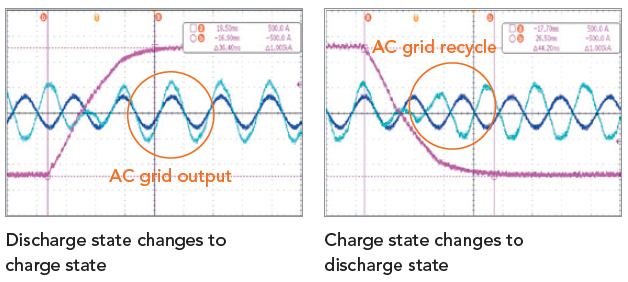

- 当能量再生到网格时，光滑的交流电流波和实时相变。这样可以防止其他设备受到虚假测试结果或受污染网格的影响
双模式应用
- 充电器/放电模式：适用于通过电池专业操作接口进行电池组测试
- 电池模拟器模式：适用于电池驱动器/通过电池模拟器操作接口的充电堆

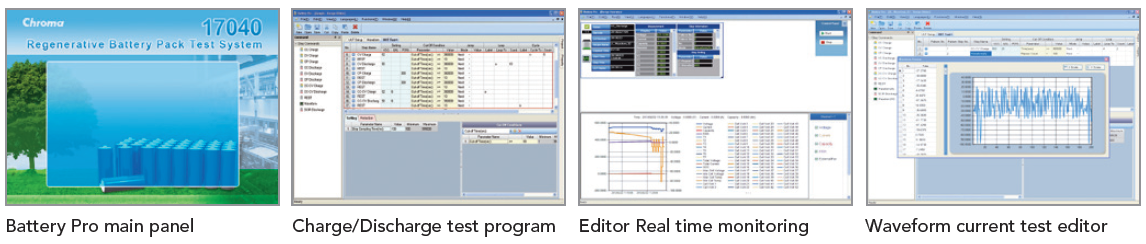

电池充电/放电软件 - 电池专业
当与Chroma 17040一起使用时，软件平台“电池PRO”符合测试具有高安全性和稳定性边距的辅助电池组的多元化要求。它支持电力故障恢复功能，以防止潜在的数据丢失。
- 实时监视：实时浏览系统测试状态，无需任何等待时间。测试数据和系统集成数据都可以同时查看
- 图标管理器：每个频道的测试状态通过不同的图标管理，易于阅读和理解
- 权威管理：设置用户的操作权限
- 故障记录跟踪：独立记录每个频道的任何异常状态

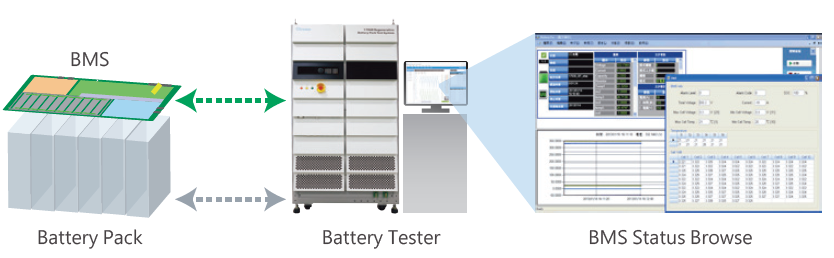

集成的CANBUS/SMBUS/LIN通信
- 直接导入vector.dbc文件以快速，轻松地完成BMS监视设置
- 按照BMS通信协议设置所需的消息
- BMS数据可以在测试期间的截止条件或保护条件下设置
电池模拟器功能
Chroma 17040，电池充电/放电测试仪和电池模拟器，可以测试电池组和电池组连接的产品。亚博app下载网址当产品仍在开发中并且没有供应商的电池中时，17040可以模拟电池以验证系统是否正常运行。此外，17040可以控制不同电池的SOC状态。用户可以将不同的电池曲线下载到17040，以测试DUT的充电和放电状态。17040还可以提前进行电池和DUT搭配评估测试，该测试适用于汽车驱动器的车辆起动系统，轻电动电动汽车电动机，胶水，碳纤维充电器等。

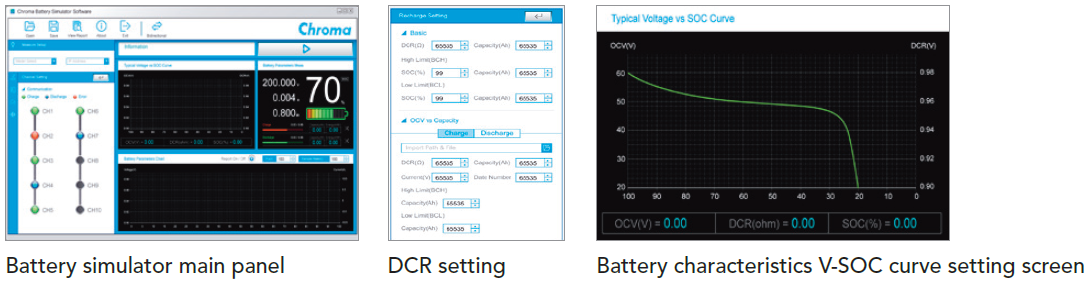

电池Pro-电池模拟器的操作接口
可选的电池模拟器可以与17040一起使用，以充电和排放双向电源。此外，可以使用IT来设置电池容量，DCR和V-SOC曲线，以通过所包括的专有软件下载到充电器，逆变器和电动机驱动器测试中。
