Chroma 27010P-02是一个具有多信号通道输出的模式产生卡，用于测试中小型面板的老化。与673XX电源模块配合使用时，有4路信号和功率输出。该卡支持LVDS, TTL, SPI, MCU信号，并使用Chroma PG Master应用程序设置时间，模式，电源，程序的面板测试和功能验证。可满足一次检测多个中小板的要求。

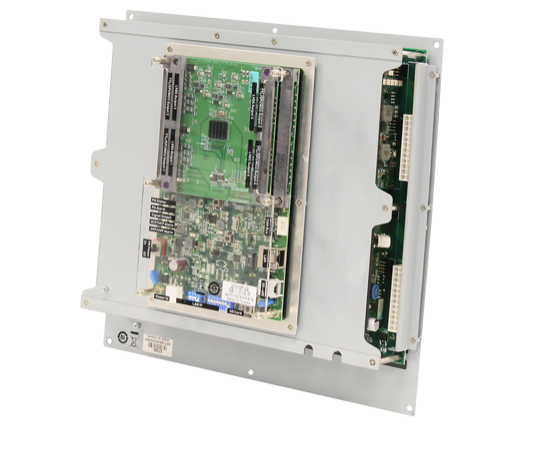

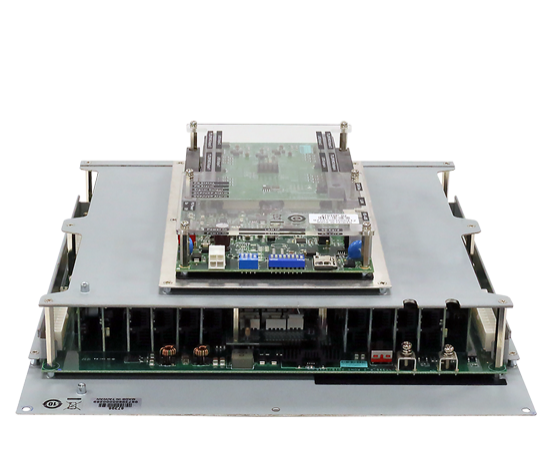

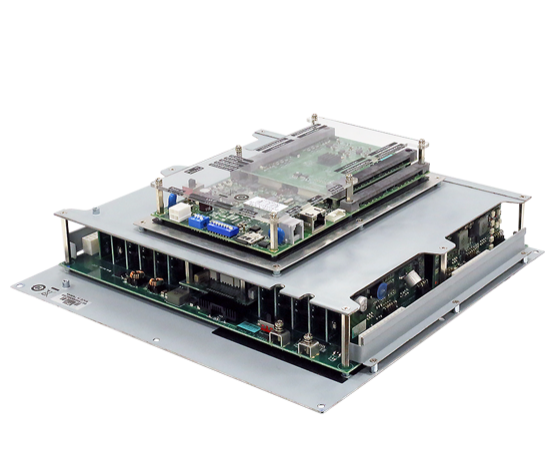

图案发电机卡型号27010p-02 + 67396
关键特性
- 支持4通道和LVDS，TTL，SPI，MCU信号输出（每个信号电源都有独立的开/关开关）
- 提供软件应用程序来控制所有测试程序和信号功率参数（时序，图案，电源，程序）
- 支持LVDS输出带宽为2链路270mhz x 4ch
- 支持TTL高达1366x768 @ 60Hz
- 支持SPI视频模式和命令模式
- 支持MCU 6800系列和8080系列总线接口
- 支持模式编辑和自动/手动模式切换功能(可设定锁定时间)
- 内置8G内存，用于BMP图像存储(最大100个BMP文件，分辨率高达2560x1600每个文件)
- LED显示模块显示工作状态
- 信号和电源采用模块化设计，便于拆卸
- 输出采用ESD保护元件
