作为恒定电流源，LED驱动器具有恒定输出电流的输出电压范围。通常以以下方式之一对LED驱动器进行测试：
- 与LED
- 使用电阻器加载
- 使用以恒定电阻（CR）模式或恒定电压（CV）模式的电子负载
但是，所有这些测试方法都有自己的缺点。
|

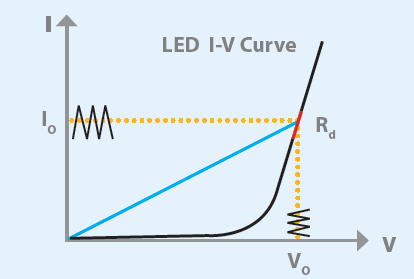

如左图中的V-I曲线所示，LED具有正向电压VF和操作阻力（RD）。当使用电阻器作为加载时，电阻的V-I曲线无法模拟LED的V-I曲线，如图1所示，这可能导致LED驱动器由于V-I特征的差异而无法启动。电阻和LED。当使用电子负载时，当LED处于稳定操作下时，将设置CR和CV模式设置，因此无法模拟打开或PWM亮度控制特性。这可能会导致LED驱动器运行不当或触发其保护电路。当使用LED作为负载时，可以达到这些测试要求。但是，有关LED衰老以及不同LED驱动程序的问题可能需要不同类型的LED或许多LED。这使得对质量生产测试不便。 |

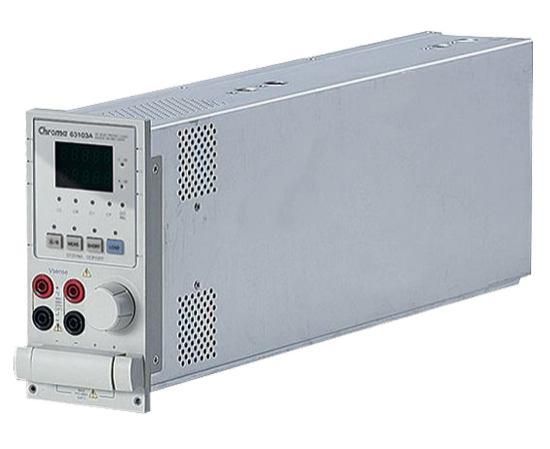

Chroma创建了第一个LED负载模拟器，用于使用6310A系列电子负载的63110A负载模型模拟LED负载。通过设置LED电源驱动器的输出电压和电流，电子负载可以模拟LED的负载特性。也可以设置LED的正向电压和操作阻力，以进一步调整加载电流和连锁电流，以更好地模拟LED特性。63110a设计还具有增加的带宽，以进行PWM调光测试。
图2显示了来自LED负载的当前波形。图3显示了来自63110a LED模式负载函数的当前波形。从图2和图3中，LED电源驱动器的启动电压和电流非常相似。图4显示了LED的调光电流波形。图5显示了使用63110a作为负载时的调光电流波形。

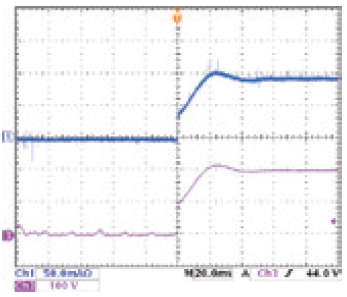

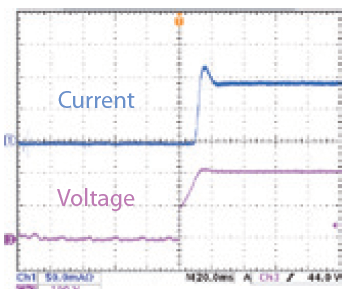

 ▲（图2）LED加载 |

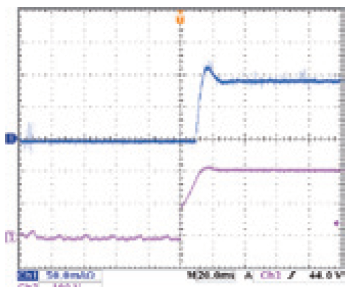

 ▲（图3）63110a LED模式加载 |

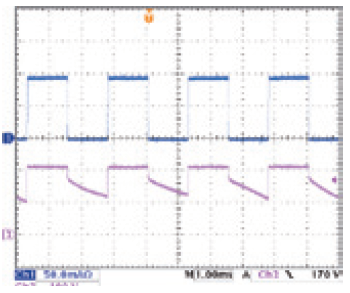

 ▲（图4）LED调光测试 |

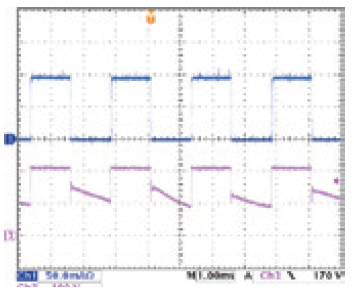

 ▲（图4）63110a调光测试 |
可以调整内部电阻（RR）以模拟LED电源驱动器输出连锁电流。传统的电子负载无法模拟如图6所示的LED的连锁电流。图7显示了来自LED负载的波纹电流波形。图8显示了来自63110a LED模式负载函数的波纹电流波形。

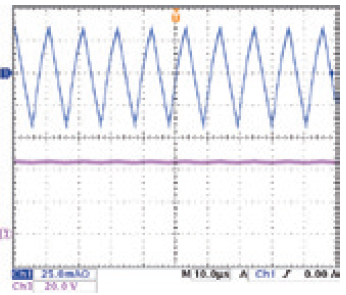

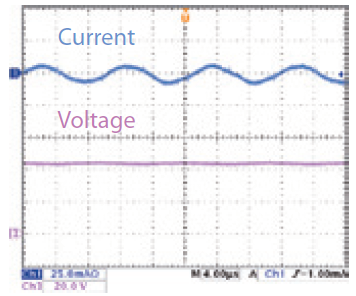

 ▲（图6）传统的电子载荷加载 |

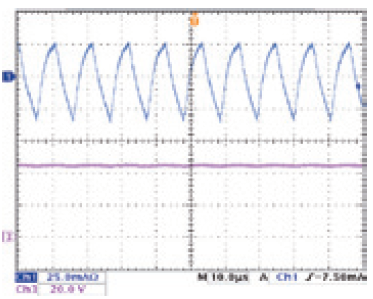

 ▲（图7）LED加载 |
 ▲（图8）63110a加载 |

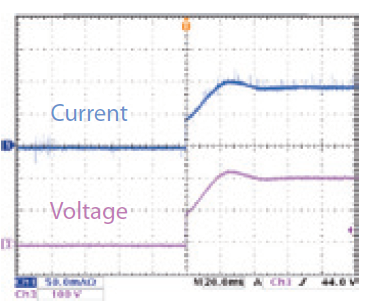

 ▲（图9）电阻载荷 |
图9和10显示了使用电阻载荷和电子负载的转交波。显然，这些波形与真实LED的波形大不相同（图2）。如图11所示，这可能导致LED电源驱动器失败，这导致其受到保护。图12显示了不同数量的LED的I-V曲线，图13显示了可以通过63110a/63113a模拟的LED不同特性的I-V曲线。
 ▲（图10）CR模式加载 |

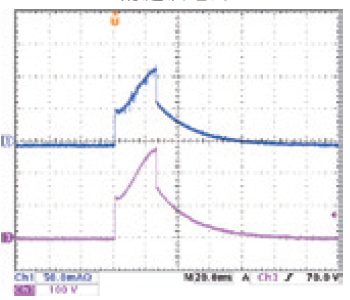

 ▲（图11）电阻加载（失败） |
 ▲（图12）模拟不同数量的LED |

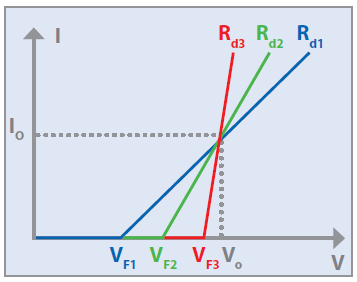

 ▲（图13）模拟LED的不同特征 |
