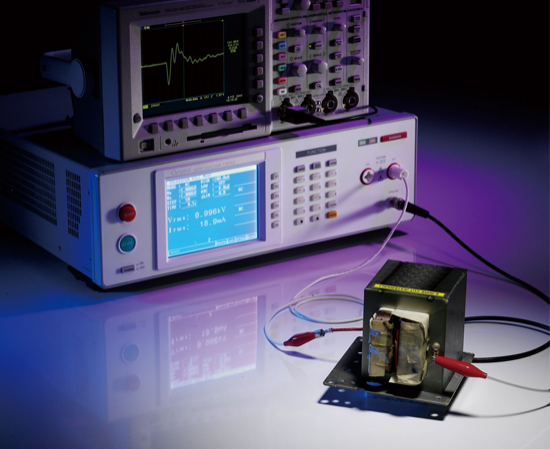

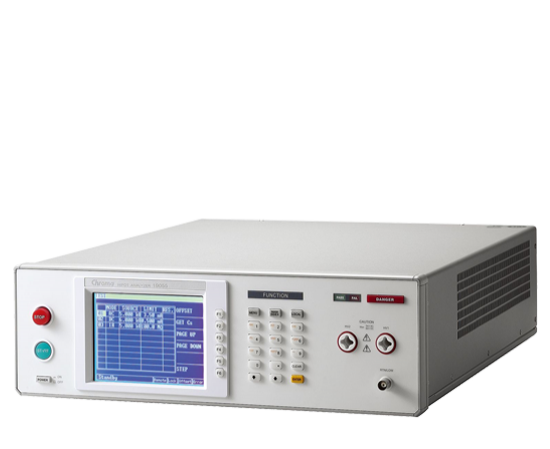

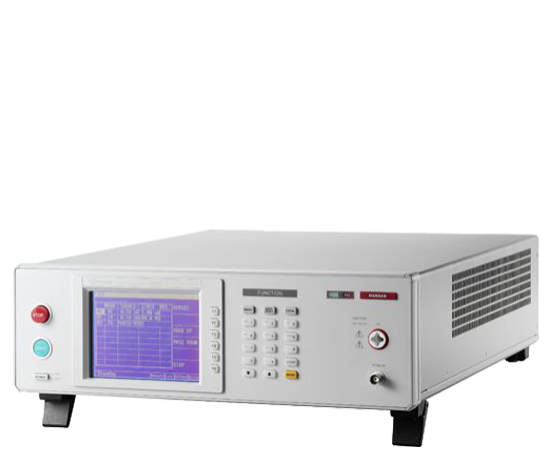

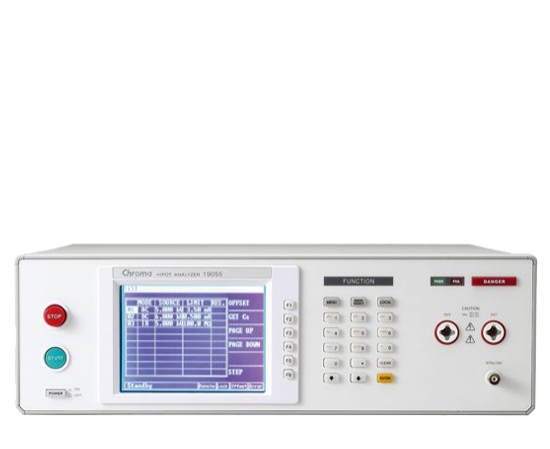

19055系列高压绝缘试验浓度分析仪是专为高压绝缘试验测试和分析。最大输出功率500 va,最大交流输出5 kv / 100 ma和浮动输出EN50191需求。(请参考应用笔记的详细信息)。
19055 - c包括联队/起重集团/红外测试,但也有一个新的测量技术;电晕放电检测离子(CDD)。此外,击穿电压(击穿电压)可以检测故障分析如下;
- 电晕放电起始电压(CSV)
- 闪络电压(FSV)开始
- 击穿电压(击穿电压)
浓度19055系列也有高频接触检查(HFCC)和开空头支票(OSC)功能。这大大增加了试验的可靠性和效率通过应用接触期间检查高压绝缘试验测试。
19055系列浓度是配备了大型液晶显示屏方便用户操作和法官。此外,GFI人类保护电路和浮动输出设计防止暴露用户电气危害。
测量技术
电气强度试验,电晕放电/闪络故障检测
介质承受失败是什么意思?大部分的规定状态:“在测试期间,没有闪络或击穿发生。”Nowadays, the study of the insulation failure and the electrical discharge is very important for insulation materials and the high voltage components. Because the electrical discharge and insulation capability are interrelated, discharge level detection is not only a safety issue but also crucial to product quality. The electrical discharge can be categorized into 3 groups; Corona discharge, Glow discharge, and Arc discharge, each according to the material discharge characteristic.
电晕放电

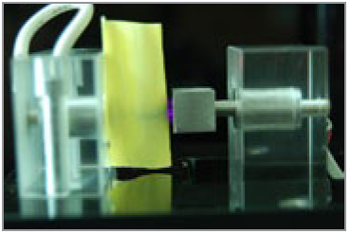

当两个电极之间的电压增加时,电场变得更强。如果电场的强度;产生的电流,大于空气的电离势,会有暂时的电离的空气绝缘材料的表面附近。当这发生电离,产生可见光和放电区域周围的温度上升。长期的电晕放电和热可能会导致材料的质变,绝缘绝缘恶化,最后失败。电晕放电,如图1所示,是一个瞬态排放高频率可以检测到使用高频测量。
▲图1:电晕放电
辉光放电和电弧放电
当一个高电压绝缘材料,部分材料的放电。高电压可能会使绝缘材料失去绝缘性能,使瞬态或不连续排放。这可以通过绝缘形成碳化导电路径,或损坏产品。如图2所示,辉光放电和电弧放电不能检测到监测泄漏电流,但可以检测到闪络检测——这是监控测试电压的改变率或泄漏电流。这可以用于解决缺陷产品。亚博app下载网址闪络检测是一种最不可或缺的测试项目电气安全测试。

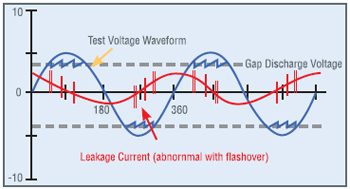

▲图2:闪络波形
浓度19055系列提供了击穿电压(击穿电压)的分析,其中包括电晕放电检测(仅CDD, 19055 - c),闪络(电弧)检测和故障检测。击穿电压(击穿电压)分析是最好的工具来研究与开发和质量保证测试。

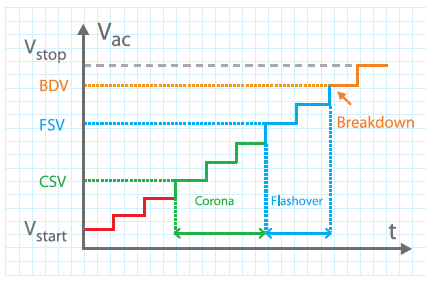

▲图3:放电水平分析(DLA)
击穿电压(击穿电压)的分析
被动元件的绝缘耐压取决于绝缘材料和制造工艺。提高绝缘性能、排放水平、结合电晕放电、闪络、击穿,应定义和分析。浓度19055系列增加了击穿电压(击穿电压)分析允许用户程序的启动电压,电压,测试时间,测试步骤,测试范围和更多的分析。
击穿电压(击穿电压)的分析有三个层次的判断。这些是电晕极限,闪络(弧限制)和故障(上限)。当放电发生在测试,耐压,这取决于不同程度的限制,决定通过击穿电压(击穿电压)的分析。耐压代表电晕放电起始电压(CSV)电晕限制失败,闪络电压开始(FSV)弧限制失败,和击穿电压(击穿电压)上限失败。研发人员能够研究和改善绝缘能力通过收集测试结果从击穿电压(击穿电压)的分析。
检查——高频率接触检查(HFCC) &开放短检查(OSC,专利号:254135)
高频率接触检查(HFCC)是一种新的测量技术联系检查功能。HFCC可以执行在交流/直流耐压测试。HFCC测试频率,这是在500 kHz,极大地提高了联系检查函数的精度和生产效率。
打开短检查(OSC)函数可以检查任何开路(可怜的连接)或短路(卖空DUT)在测试期间发生的。DUT可能不会正确判断在测试期间如果发生开路。此外,卖空DUT可以解决损坏夹具之前,节省测试成本。

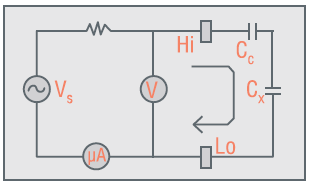

产品的电容(Cx) (DUT)可能是数万pF几个μF高压测试测试在正常条件下。如果连接的产品很差或连接电缆坏了,一个小电容(Cc;如图4.2所示),这是穷人的表面形成的差距连接,通常是低于10 pf。这个小电容(Cc)使负载的等效电容(Cm)低于正常价值的DUT电容(Cx)。当产品是短或几乎短,负载的等效电容(Cm)高于正常价值的电容(Cx)。因此电容的高/低限(Cx)可以用来识别接触问题在生产线上。

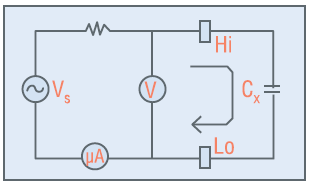

 ▲图4.1:正常状态 |
 图4.2:▲开路厘米= Cc *残雪/ (Cc + Cx) < <残雪 |

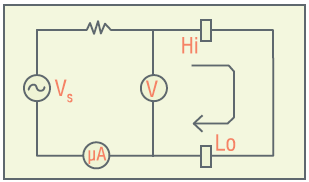

 图4.3:▲短路Cm > >残雪 |
运营商保护——浮动输出和接地故障中断(-)
电气安全测试的目的是为了保护用户。此外,运营商需要在测试期间测试设备的保护操作。浓度19055系列的两种类型的保护机制;浮动输出和接地故障中断(-)。
对运营商操作安全测试人员,浓度已经开发了一种全新的技术保护:浮动输出。这符合EN50191保护;设备安全标准。因为对地漏电电流(iH)从浮动输出小于3.5 ma,无论在耐压测试,终端操作员触摸电力运营商不会受伤。(如图5)
接地故障中断(-),由色度,是另一个人体保护运营商。电流(i1和i2)可以测量当前米(A1和A2)。当我当前的区别H(我H= i1-i2) i1和i2的区别太大,立即削减GFI保护输出功率保护人体(运营商)获得一个电击。(如图6)

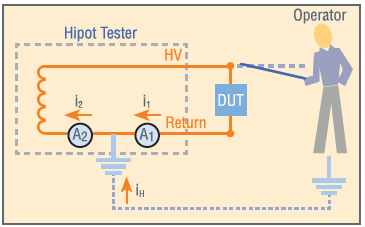

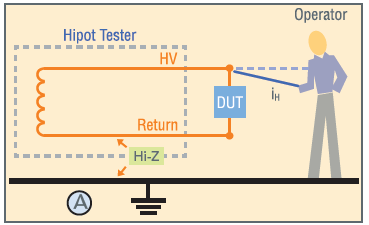

 ▲图5:浮动输出 |
 ▲图6:浮动输出 |
应用程序
19055系列高压绝缘试验浓度分析仪对电晕放电功能检测(CDD)检测电晕放电(19055 - c)和击穿电压(击穿电压)的分析找到CSV, FSV和击穿电压。这些分析能够提供有用的数据验证产品的绝缘能力和生产过程的可靠性。
电晕放电的问题
变压器:当变压器的一次侧绝缘不良,电晕放电发生在初级绕组在正常使用(如图7.1)。初级侧的绝缘能力将降低后随着时间的推移发生电晕放电。例如,大多数电力变压器储备一个辅助线圈初级侧的其他电路使用(Figure7.2所示)。当销之间的峰值电压(Vpk) 1和销5是750伏,如果生产过程是糟糕的(例如,坏录制与绝缘胶带或坏电线套管),发生电晕放电下连续使用。一次绕组的绝缘能力将会下降,并最终电力变压器将烧坏由于搪瓷碳化。
 图7.1:▲电晕放电 |

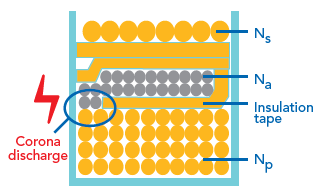

 图7.2:▲初级绕组绝缘失败失败原因 |
电动机:电动旋转机械(例如,工业汽车、电动车电机、等)经常使用很长一段时间在环境温度和湿度变化大,所以需要高耐用性和可靠性。温度和湿度是影响绝缘性能的关键因素。当电晕放电发生在匝间或者turn-to-ground随着时间的推移,这将导致温度上升和材质的变化,并导致绝缘恶化。电晕放电检测(CDD)添加到绝缘耐压测试提高质量要求,并整理产品绝缘差的减少由于长期使用有缺陷的利率。亚博app下载网址
▲图8:在电动机电晕放电
电容器的放电问题,光电耦合器、绝缘材料:击穿电压(击穿电压)分析常用于验证高压电容器的耐压,安全电容器,光电耦合器和绝缘材料。当缺口或空洞造成的生产制造过程中绝缘介质,不同的电场,形成内部的高压绝缘试验测试期间DUT -引起电晕放电的发生。绝缘介质的变化,由于长期使用绝缘质量问题出现。
▲图9:Void放电
