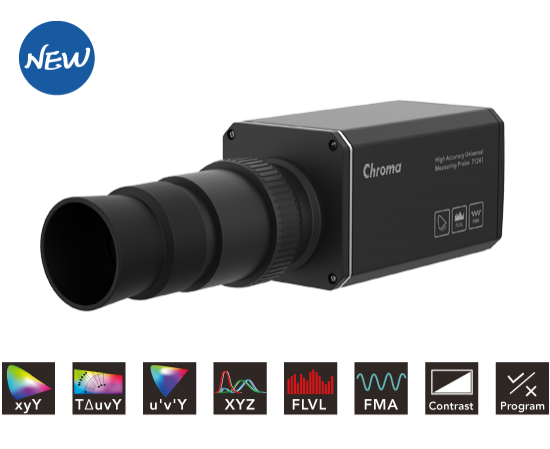

高精度通用测量探针模型71241

71241│数据表

光学系统结构
71241显示颜色分析仪的光学系统可以准确测量各种显示设备，包括灵活的显示器。借助小型且轻巧的电动快门模块，DUT发出的光通过客观镜头进入，然后在光学均匀化模块中收敛。从要测量的区域上的每个点发出的光均匀混合，然后均匀地投影到X，Y，Z滤波的传感器上，从而节省了在手动校准上花费的时间。

高对比度测量
视频电子标准协会（VESA）定义了显示行业的显示HDR规范，从入门级HDR400到高端HDR1400标准，亮度比率为0.02CD/M2〜1400CD/M2；对比度越高，图像越现实。符合相关标准时，显示屏的性能也会大大提高。高动态范围（HDR）可提供高对比度显示，并具有更明亮的光线和更深的黑暗。随着LCD随着背光量化的变化的增长，对高对比度测量的需求也在增加。专门开发了Chroma 71241以满足这一需求，并具有测量0.001CD/M2〜6000CD/M2的能力，其对比度最高为100万至1。

光学均匀化模块
通过减少发光通量的损失，可以增加可用的光量。这是允许我们的系统以低光泽度测量模式实现快速准确测量的主要因素。光学统一的模块不仅达到了均匀的光分布，而且还减少了由于传入光的传输到系统中所致的损失，从而优化了传入光的使用效率。此外，该传感器使用高传输Y滤波器和高敏感光检测器来进一步提高传入光量的效率并实现准确的超低亮度测量结果。

对象端遥不可测光学系统
71241符合IEC61747-6和EIAJED-2522标准，该标准建议将光接受角度设置为5°。71241的对象空间遥控设计使测量范围内的光接收角能够平行显示的显示表面。结果，相对于DUT（测试下的显示）表面，颜色分析仪的光接受角仅为±2.5°。此外，颜色分析仪的远视性，即光接受角的光轴和DUT表面的正常线之间的近距离（尺寸）误差，小于0.25°。

模数转换器（ADC）
内置20位A/D转换器通过其多速开关和PA精度电流测量电路极大地改善了亮度和色度测量范围。随着Chroma开发的快速算法，可以快速将测量的模拟值转换为精确的数字。

光学测量软件

71241显示颜色分析仪配备了光学测量软件，可捕获测量数据，将其保存在计算机上，并将其导入到用于处理的报告中。随附的光学测量SDK允许用户轻松地开发测试程序以适应其需求。

颜色测量
数字/模拟显示提供了4种不同的显示模式：XYY，TΔUVY，U'V'Y和XYZ。可以根据用户的需求选择所需的测量模式，并且可以设置为执行单个测量或连续测量。

伽马测量
伽马测量可用于红色，绿色，蓝色和白色。除标准伽马曲线外，在完成测量后，还显示每种颜色的伽马值和曲线。用户可以根据需求调整最高4096（12bit）的尺寸颜色。

闪烁测量
71241的光传感器支持FMA和FLVL闪烁测量模式。FMA闪烁测量模式显示了亮度变化（AC）和基本数量（DC）之间的AC/DC关系。FLVL（JEITA/VESA）闪烁测量模式将AC数量的所有不同频率分开，而光学测量软件则显示了每个频率的闪烁值的图表，从而更容易定位生成的闪烁的频率点。

FMA

flvl

颜色校准
为了满足用户的校准需求，光学测量软件提供了一个特殊的功能，可以直接读取要校准的设备的值，从而消除了转录数据的需求，并避免了在提高转录错误和提高效率上的转录错误引起的问题的需求校准。

测试程序编辑
可以直接在独立单元上编程测试项目。还为用户提供了一个程序界面，以便在计算机上编程，并且可以在编辑后保存测试程序，而无需重新编程，从而提高了操作的便利性和效率。

应用架构

独立：通过颜色分析主软件控制
1.实时显示测量结果
2.支持多探针设置
3.分析保存的测试数据

显示应用程序：通过视频模式生成器2238控制
1.图形用户界面（GUI）
2.可编程测试项目
3.一个按钮报告输出

平板显示应用程序：通过go/nogo软件控制
1.自动闪烁测量
2.测试结果和图形存储
3.集成信号发生器和探针
