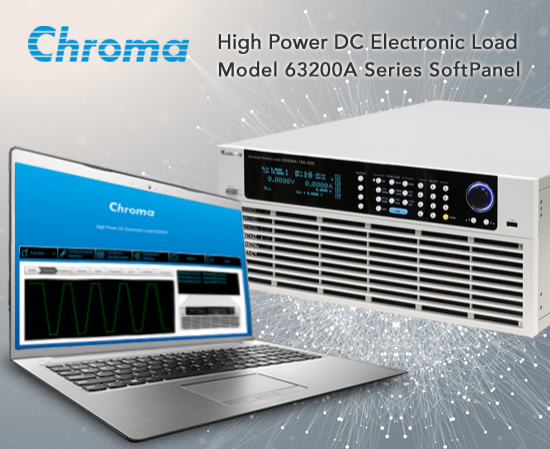

Chroma推出了63200A高功率、高性能电子负载，以响应服务器电源、开关电源、电动汽车电池和直流充电站不断增加的输出容量，达到数千瓦。多种方便实用的功能满足了各类电源产品如车载充电器、服务器电源、储能系统等的测试需求。亚博app下载网址

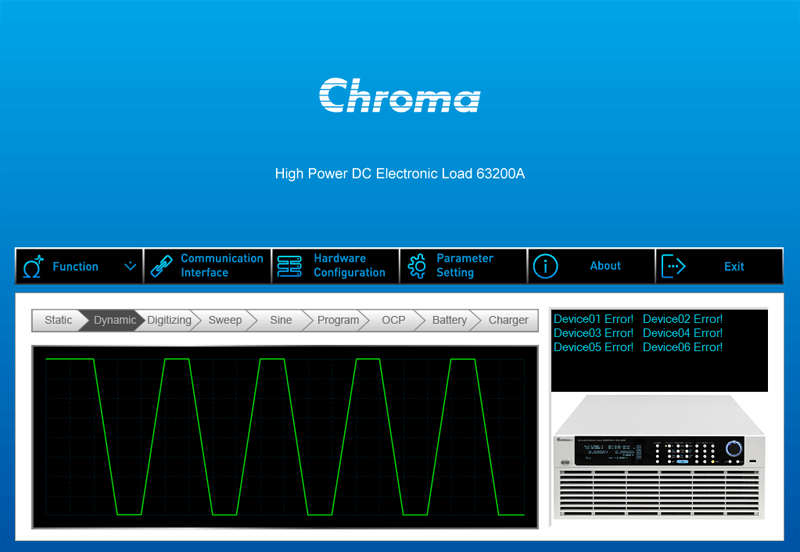

SoftPanel提供了方便和直观的色度63200A操作。

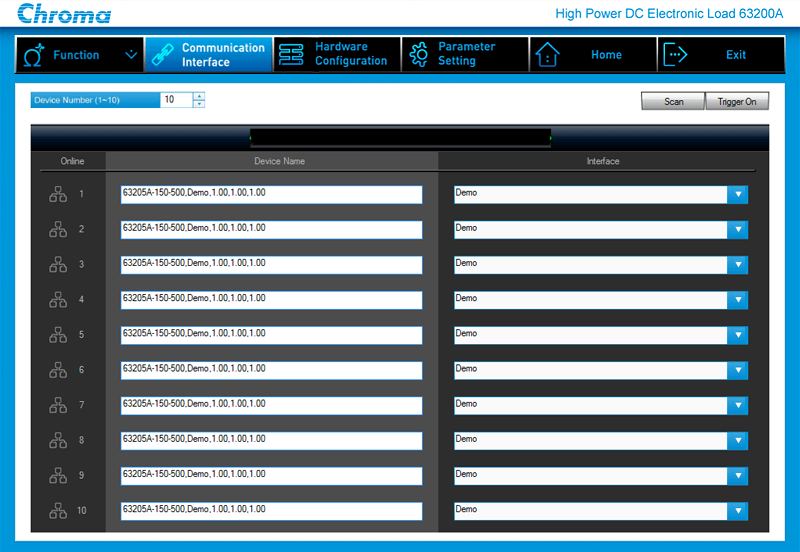

该软件支持多达10个电子负载，并通过USB、GPIB、以太网和CAN连接。

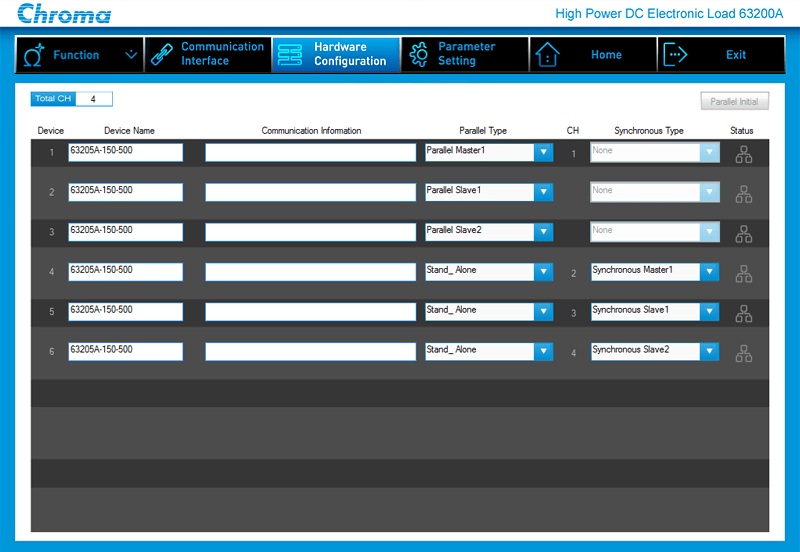

尽管63200A是独立仪器，但它可以通过系统I / O同步地连接或负载，也可以通过SoftPanel设置和操作。
 |
 |

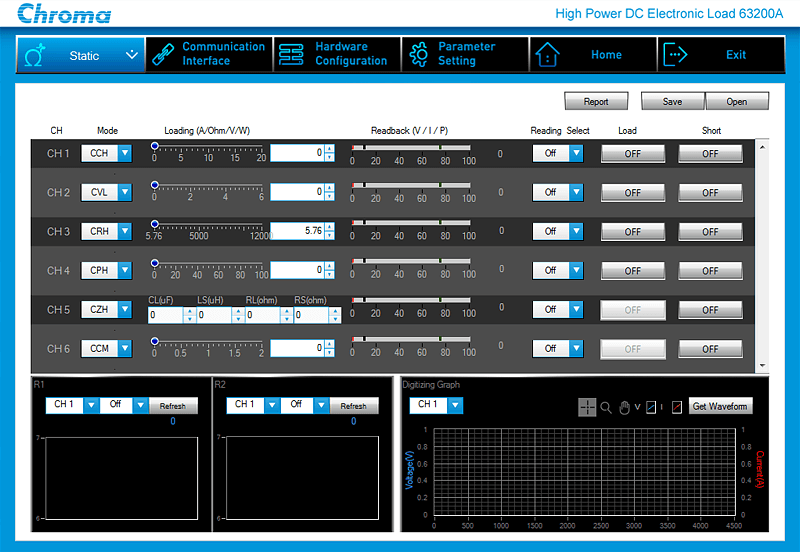

- 静态功能：用户可以通过软件直接改变操作方式和设定值。加载完成后，软面板将实时显示电压/电流/功率值，并可以使用报表生成器进行记录。

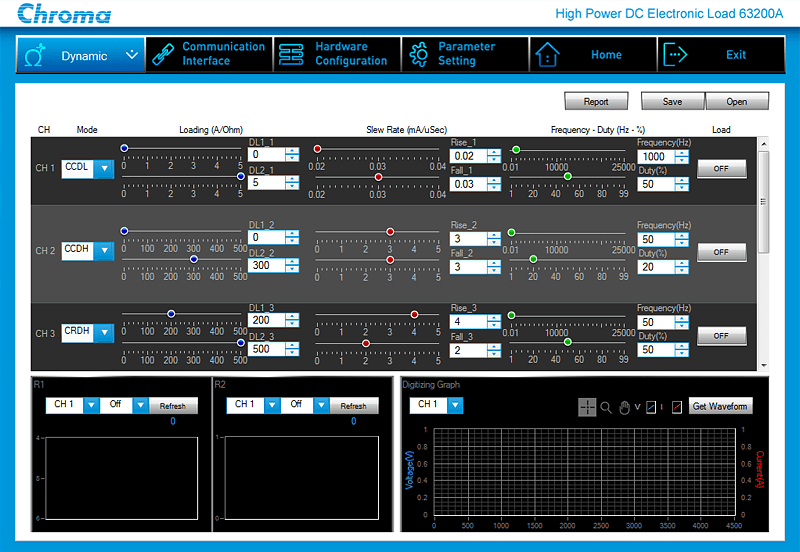

- 动态功能：63200A可以选择CC动态或CR动态。两者都可以使用SoftPanel直接进行设置和操作，也可以使用Report Generator进行录音。
静态功能
|
动态功能
|

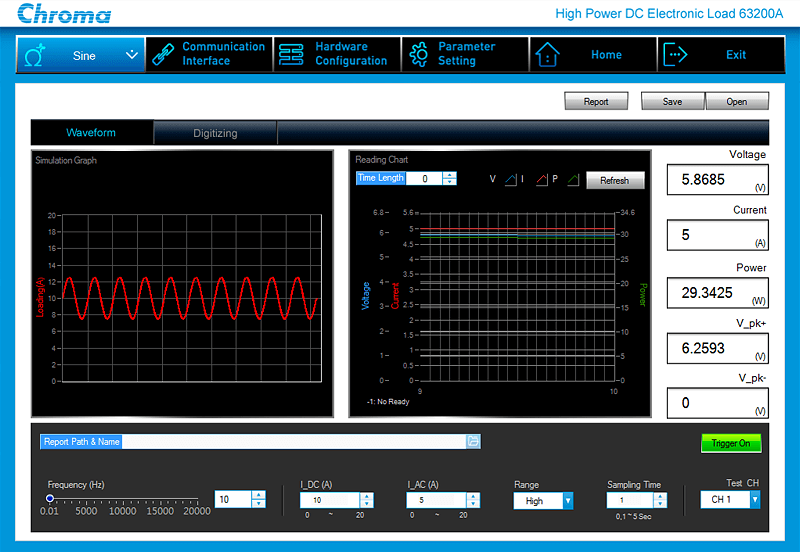

- 正弦功能：用户只需设置工作频率、直流偏置和交流幅值，让63200A进行正弦波加载。该函数可应用于燃料电池或储能电池，使用正弦波来计算电池的内阻。

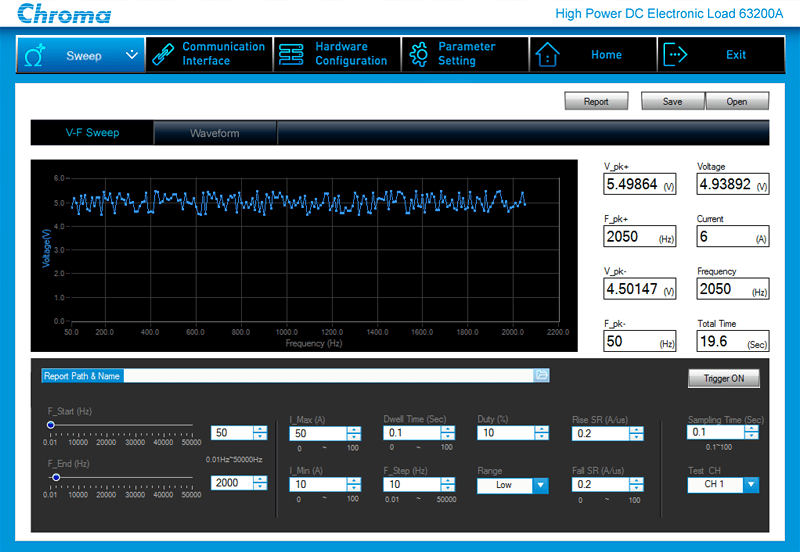

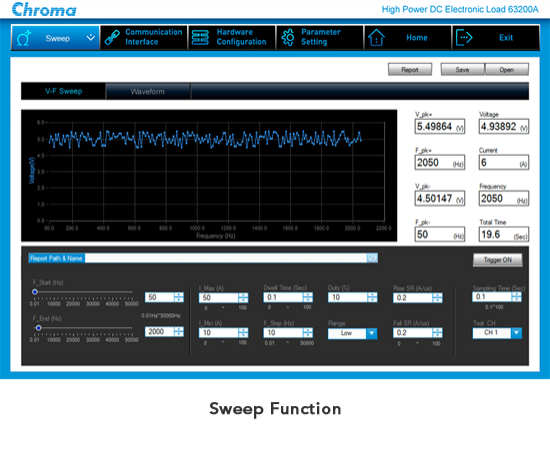

- 扫描功能:动态扫描功能允许用户快速扫描两个负载电流和多个频率变化。测试完成后，SoftPanel会显示Vpk+和Vpk-发生的频率点。
正弦函数
|
扫描功能
|

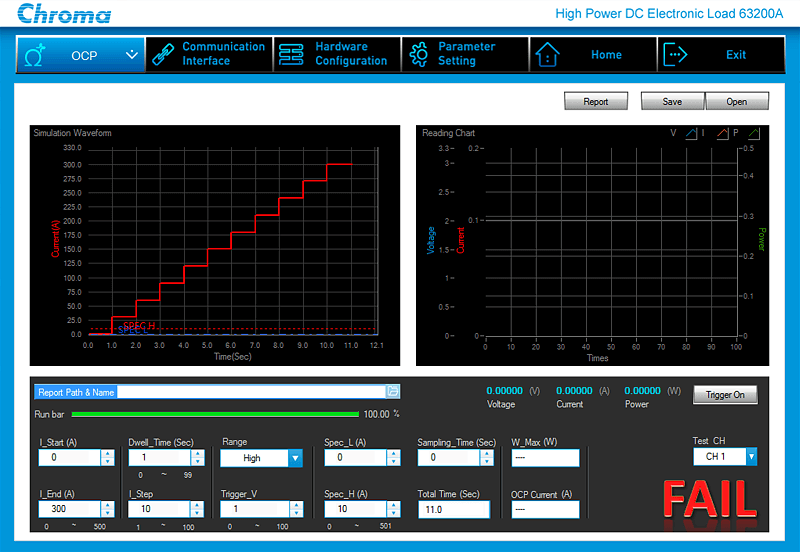

- OCP功能：根据启动电流、结束电流、停留时间和步进电流设置，63200A将检查是否有OCP发生，发生点是否在规格范围内。一旦测试完成，SoftPanel将显示这些数据。

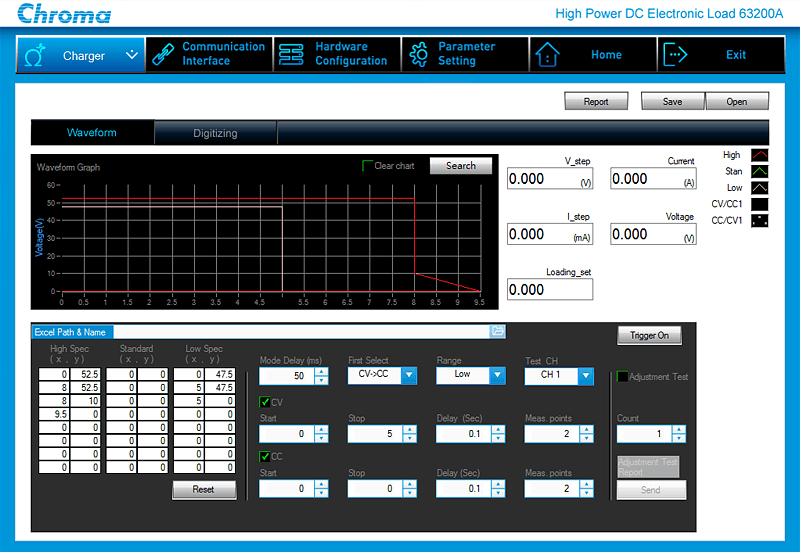

- 充电器功能：电子负载将用作测试充电器的电池。用户可以选择是否首先使用CV，然后切换到CC模式进行测试，并通过上层和下规格遵守DUT是否在规格内保持。
OCP功能
|
充电器的功能
|
- 电池功能：电子负载将使用负载条件进行电池放电测试，用户可以确定负载和截止条件。在测试时，SoftPanel将显示当前电压，电流和功率值。测试完成后，软件将显示测试时间并计算AH和WH结果。

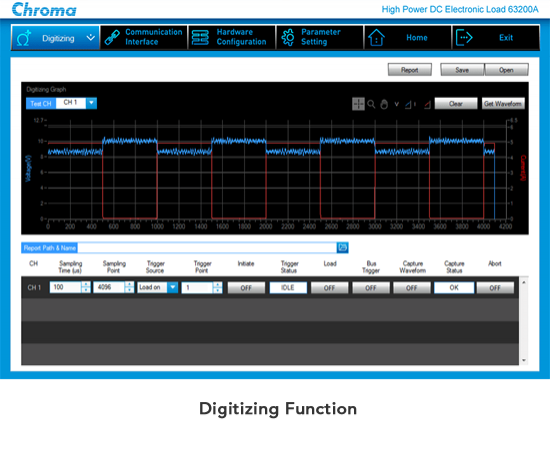

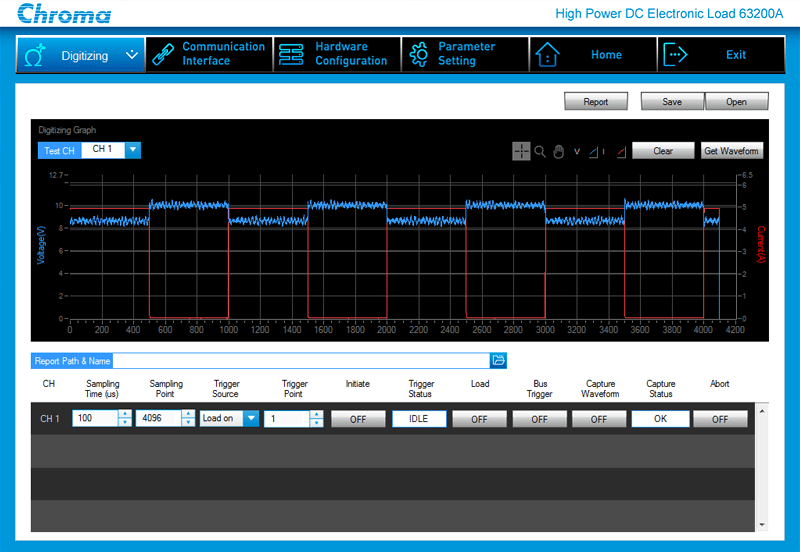

- 数字化功能：该功能可以每2μs数字采样1条电压电流数据记录，最多可存储15,000条电压电流数据记录。软件显示让用户获得电压和电流波形，并可以设置触发方法Load ON或Load OFF，以获得电压变化。
电池功能
|
数字化功能
|
触发器上的负载（下面）可用于在动态负载变化时检查电压变化。

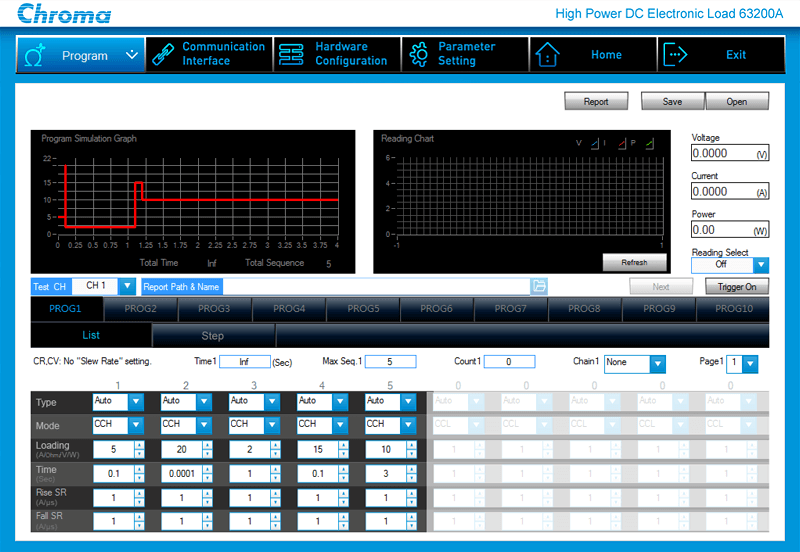

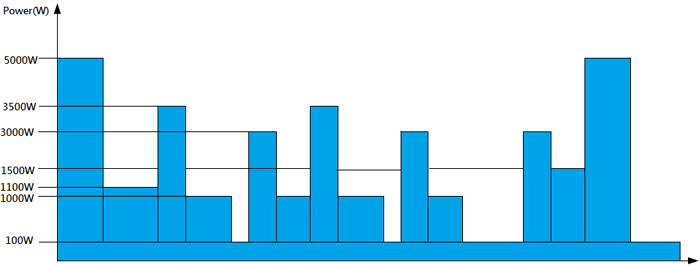

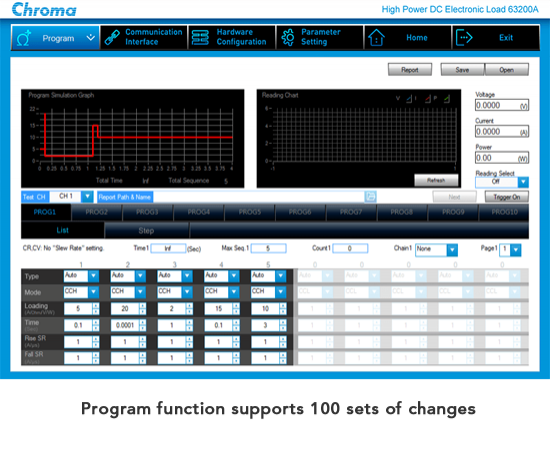

- 程序功能：与一般动态负载模式(CCD)只能改变两个负载电流不同，63200A的Program功能可以编辑100组负载电流，最短停留时间为0.1msec。程序功能可轻松完成多组电流变化，甚至多组功率变化。
根据测试条件，用户可以编辑每个步骤/序列的操作模式和设置值。

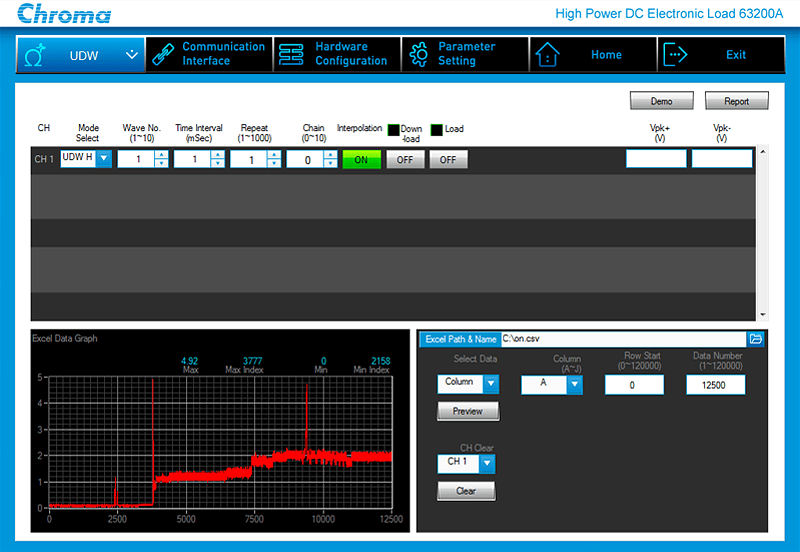

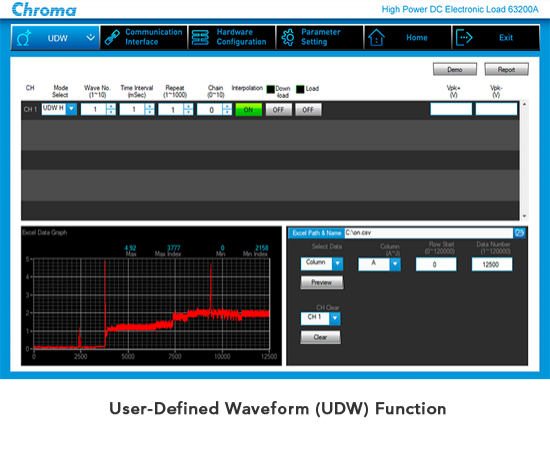

- UDW功能：用户定义的波形函数允许用户定义用于加载的首选负载电流波形。

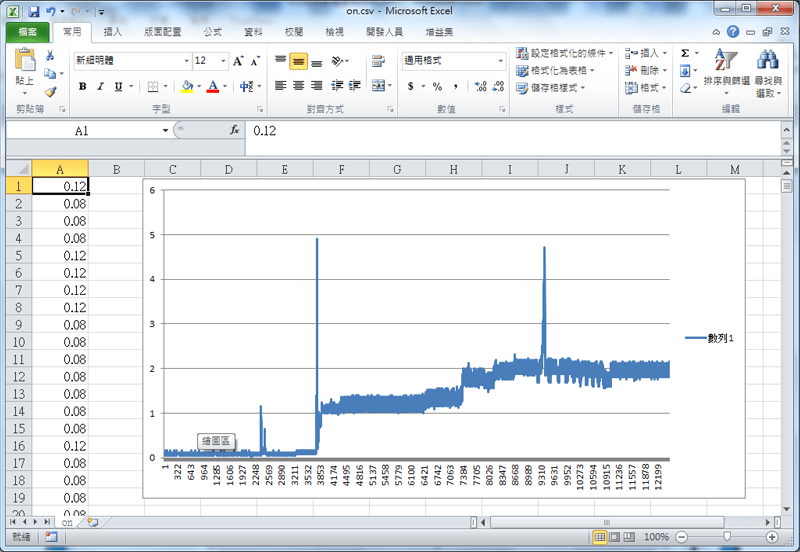

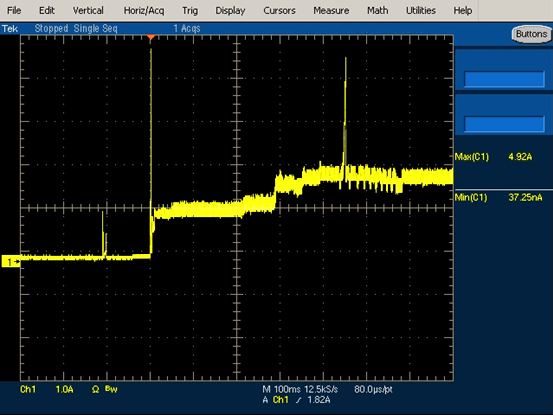

使用示波器捕获要恢复的当前波形，并以CSV格式保存。
接下来，使用SoftPanel将此当前数据导入63200A。
按下按钮的负载，然后63200A将根据负载电流波形加载。
