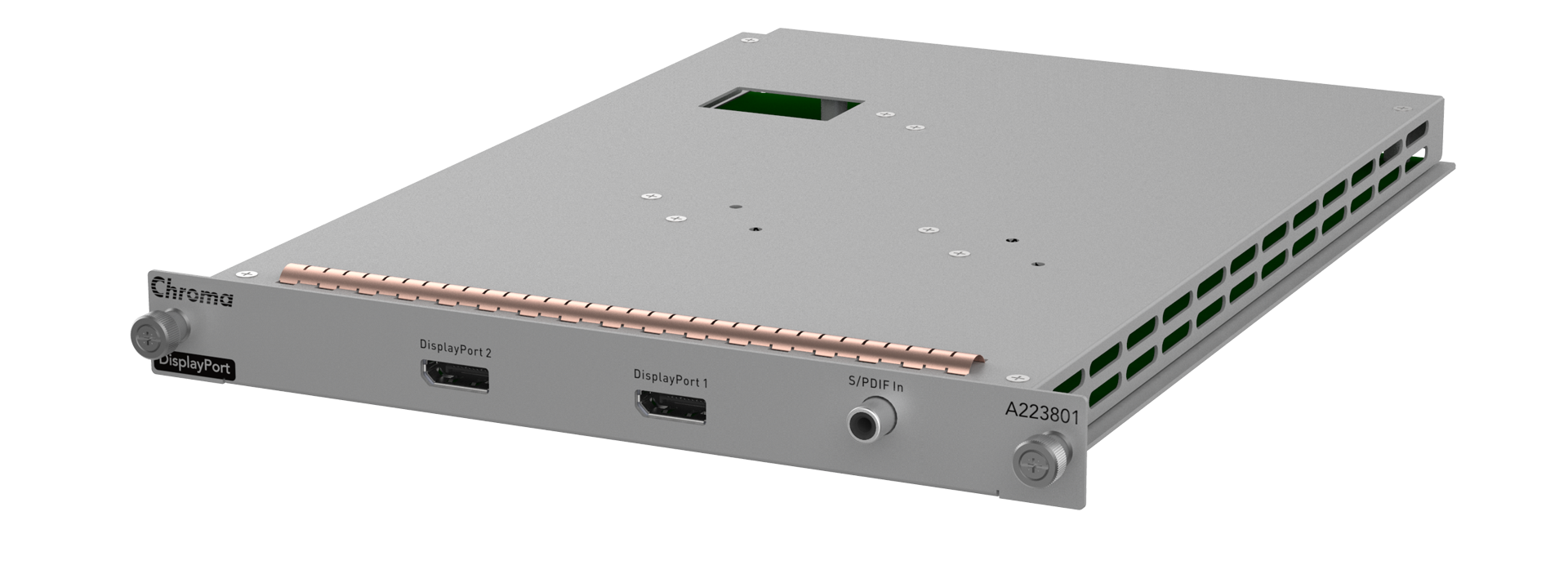

DisplayPort信号模块A223801

Chroma A223801信号模块DisplayPort 1.4支持8K UHD（超高清）图像输出，双端口的最大输出分辨率为8KX4K@60Hz@60Hz和单端口的最大输出分辨率为8KX4K@30Hz，与今天的高规格8K图像相加测试需求。

MST（多流传输）允许将多个显示器连接到单个DP端口，从而大大简化了接线配置。A223801支持MST传输规格，用于同时多屏的输出（4个最大流量或8K 30Hz），高达8.1GBPS。

Chroma A223801具有一个内置的高速图形处理单元，该单元支持HBR3传输速率，最多4个车道符合DisplayPort 1.4规格。用户可以根据不同的分辨率将不同的车道速率设置为1.62、2.7、5.4或8.1Gbps。与DP 1.2A规范中支持的HBR2相比，这使得总带宽增加了50％，从而导致更有效的传输。

HDCP（高带宽数字内容保护）可以防止数据通过界面传输时的非法复制。A223801支持HDCP版本2.2和1.3，并允许用户在两个版本之间自由切换。内置的专用HDCP图像测试功能可以直接在DUT的屏幕上输出，从而使用户能够立即查看相关的HDCP握手信息。

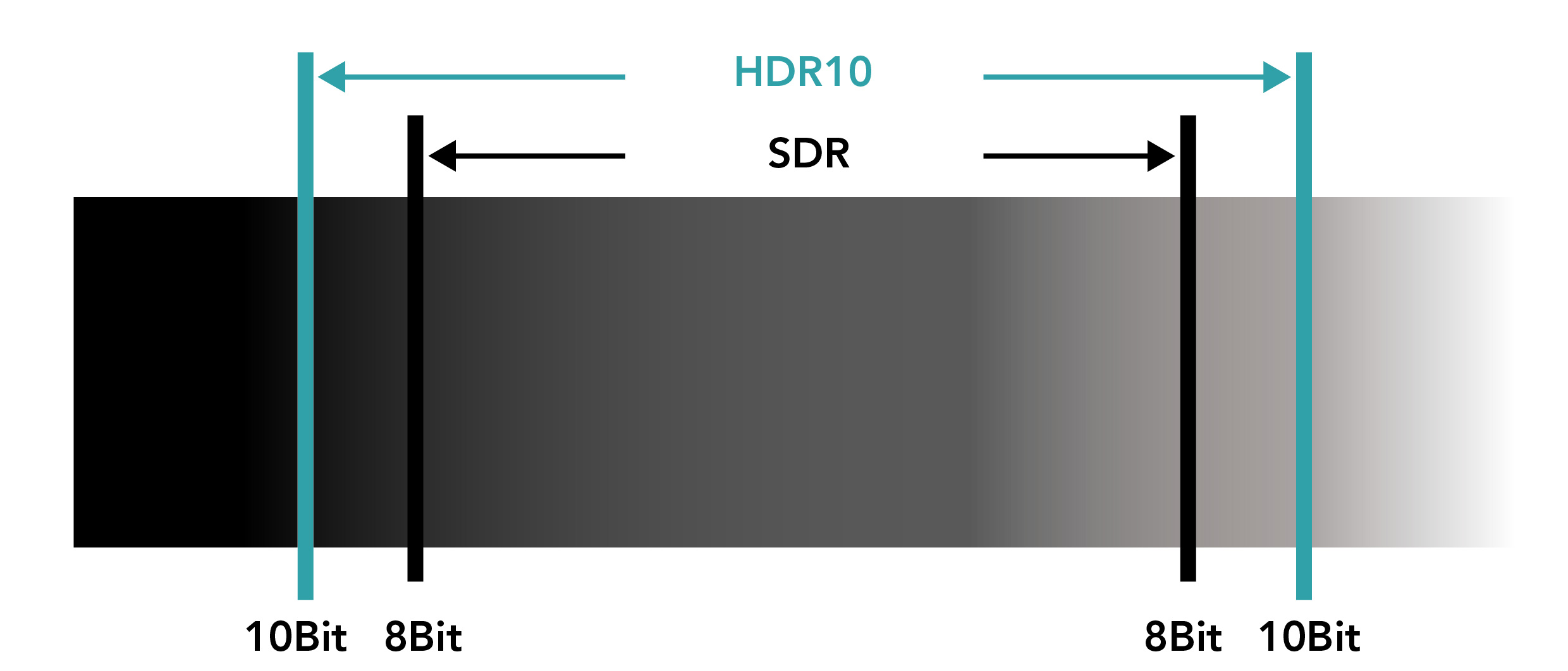

Chroma A223801支持HDR（高动态范围）输出，该输出极大地改善了亮度范围和颜色范围，接近人眼看到的真实图像质量。HDR测试项目包括亮度，对比度，颜色，清晰度和动态图像，主要的测试目标是那些影响消费者视觉感知的因素。用户可以自由调整HDR元数据以进行与HDR相关的测试。该模块还带有内置的HDR测试模式，例如灰度图像，颜色条和各种窗口类型。

A223801可以通过训练模式设置为自动，手动或快速模式，支持巷计数，摆动水平和预先强调的调整，并模拟超出标准信号以外的输出偏移以启用DUT峰值的测试。

车道计数：1 /2 / 4/4 + 4车道
秋千级：400 / 600/800/1200 mv
预定：0 / 3.5 / 6 / 9.5 dB

Chroma A223801支持各种范围输出。除了基本的范围空间外，它还支持宽色域的颜色空间，包括RGB，ITU-R BT.601，ITU-R BT.709，ITU-R-R BT.2020，DCI-P3。YCBCR 4：4：4：4：2：2：2像素编码模式和6 / 8/10/12位颜色深度都可以设置以提供更宽的颜色范围并实现真实的自然色和高分辨率图像，有了当今的高规格8K图像测试需求。

DPCD（displayPort配置数据）充当DisplayPort接口源和接收器之间的主要通信通道。通过读取水槽设备的DPCD寄存器，Chroma A223801可以显示接收器设备支持的传输通道和速率，并通过输出相应的标准信号来执行相关测试。

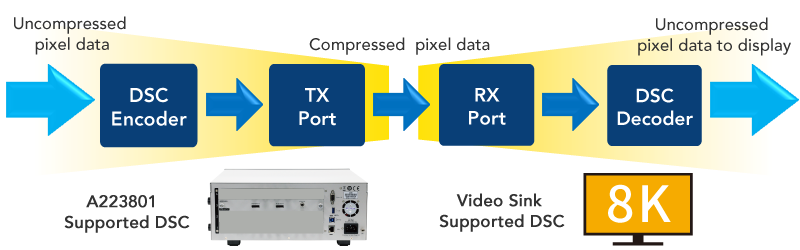

Chroma A223801支持VESA DSC（显示流压缩）版本1.2A，最大压缩率为3：1。DSC函数允许用户使用相同的带宽传输大量数据。当不使用DSC函数时，DP 1.2A规范将支持色度采样图像输出达到8K@30Hz的最大分辨率。当使用DSC函数时，分辨率和颜色深度可以分别提高到8k@60Hz和4：4：4或4：2：2。

VPG主软件可以将图像压缩到DSC格式中。包括37个内置图像文件，该模块支持多达100个自定义测试模式文件（BMP，JPG，TIFF）的存储。该软件支持图像分辨率，刷新率，颜色空间和压缩率，水平和垂直切割以及其他功能的编辑。用户可以使用最多31个字符的自定义文本字符串标记图像文件，并具有可编辑的字体，尺寸，颜色和位置，并将其直接下载到Chroma 2238设备上，从而使其能够快速确定DSC ON/OFF状态。

高电导率铍铜改善了组件之间的电导率，并减少了符合CE/EMC（电磁兼容性）标准的电磁辐射泄漏干扰DUT的电导率。
