Chroma 66203/66204功率计专为多相功率测量应用而设计。接线模式功能允许用户对各种接线模式进行准确的功率测量1P2W/13W/33W/3V3A/3P4W，并提供大多数电气设备常见的准确标准功率测量。66203/66204的一个独特功能是其dep-the-art dsp数字化技术，而不是准确，较慢的传统模拟电路。内部16位模拟/数字转换器的采样速率高达250kHz，同时提供了高速和高精度测量值，这是该类别的电量计的行业中前所未有的。

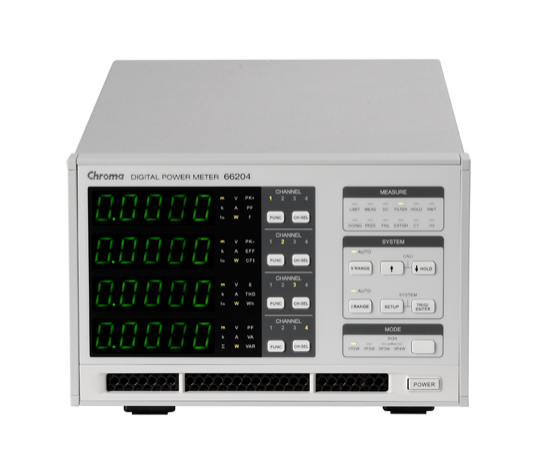

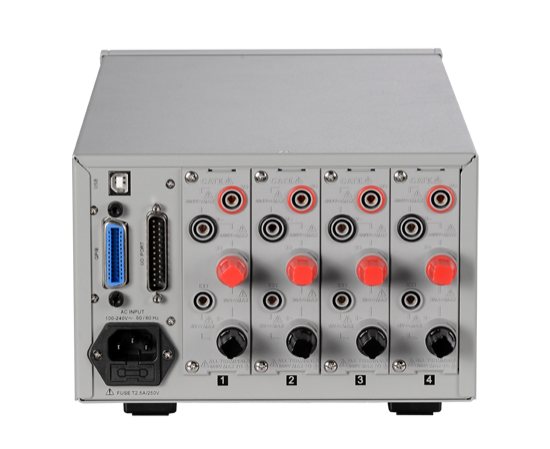

这些仪器包括一个带有7段LED前面板读数的四部分显示器。用户可以轻松地选择所需的参数和读取按钮。66203/66204米为用户提供了两个标准版本，用于远程接口（通过后面板连接），用gpib或can配置为USB。

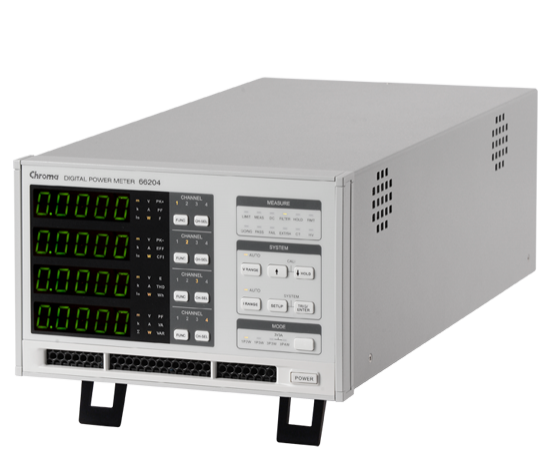

66203/66204包装在适用于台式或系统集成的3U高，半架外壳中。功率计能够支持外部分流器和CT以进行更高的当前应用。4通道66204适用于输入和输出参数测量和3期PV逆变器的效率，可以通过测量逆变器的输入侧的直流电压/电流来计算。
66203/66204功率计包括2盘设计，可为低电流测量值提供高准确的读数。功率计还支持诸如Inrush电流，V/I的总谐波失真以及能量测量之类的功能。有了这些实际功能，66203/66204功率计适合完成研发，生产和质量控制部门的苛刻任务。
Functions and Applications
66203/66204功率计的多通道能够支持不同的接线模式。如图所示，可以通过选择预设模式为单个和3相配置配置仪器。
| 频道1 | 频道2 | 频道3 | 频道4 | |
|---|---|---|---|---|
| 1P2W单相两线 | 1P2W | 1P2W | 1P2W | 1P2W |
| 13W单相三线 | 13W | 1P2W | 1P2W | |
| 33W三阶段三线 - 两瓦仪表方法 | 3P3W | 1P2W | 1P2W | |
| 3v3a三阶段三线 - 三瓦仪表方法 | 3v3a | 1P2W | ||
| 3P4W三阶段四线 | 3P4W | 1P2W | ||
 ▲1P2W（单阶段两线） |
 ▲1P3W（单相三线） |
 ▲3P3W（三阶段三线） |
 ▲ 3P4W(Three Phase Four Wire) |
 ▲3V3A（三阶段三线） |
66203/66204的每个通道都有能够提供独立测量的能力；因此，仪表适用于多点测量应用，例如PV逆变器测试。仪器设计用于测量直流输入参数以及输出侧的三个AC读数。PV逆变器的总体效率可以通过内置功能轻松获得。为了满足高压应用（最高1800VRMS），Chroma提供了HV选件套件。
用户可以实现33W（三阶段三线）接线模式，以实现三相功率测量应用。例如电源。
将接线模式设置为1P2W，66204功率计具有执行多达4个同时进行的功率测量的能力，如图所示。该仪表还旨在根据许多国际标准（例如Energy Star/en 50564/IEC 62301/ERP）遵守功率测量要求。
用户定义的GO/NG测试标准
功率计允许用户通过预设通过/失败限制执行GO/NG功能。如果测量值在这些限制范围内，则通过指示器照明绿色。失败导致红色照明。
 ▲66203/66204功率计支持高电流（> 20A）测量应用的外部分流功能。 |
 ▲紧凑型设计允许两个66203/66204电源表在标准19英寸机架中并排配置 |
电力测量的平均模式和集成模式
When using a traditional power meter, unstable measurements can occur if the UUT's power consumption are unstable or operating in non-linear modes (i.e. a power supply's hiccup mode). In these cases the load levels maybe different at different measurement aperture windows (T1, T2, T3 and T4 below). A simple averaging calculation can only provide a visual stable value but provides inaccurate power readings.
66203/66204包括一个窗口模式方法，该方法在用户定义的时间窗口中计算所有数据。通过这种方式，用户可以在不会丢失数据的情况下获得真实的平均值。还提供了用于电源测量的累积能量方法方法（即集成模式）。这种集成模式通过在用户定义的时间段内集成V和I的能量来计算活动能力值。这样，用户可以通过保证的无瞬态变化来实现准确的读数。66203/66204米提供了5mA的最小电流范围，带有波峰因子4，低功率应用（<10W）的测量分辨率为0.1MW，即使对于无负载模式测量值，也不到2％的不确定性。这些功能使66200成为能量星 / IEC 62301 / ERP / SPEC功率测量的理想选择。
THD测量和用户定义失真水平
66203/66204功率计可以直接测量电压和当前的总谐波失真（THD），可以以百分比格式显示。对于某些要求（能量星），用户在指定模式下提供UUT时需要验证AC电源电压的THD THD，直至不超过2％，直至第13个谐波（如IEC 62301中指定）。
66203/66204还提供了一个函数来定义用户特定的失真n（n为2到50），以测量谐波失真。计算公式在下面列出。因此，仪器可以轻松地测量能量星要求要求的失真值。
Inrush电流测量
66203/66204功率计包括内置的INRUSH电流（IS）测量功能。用户甚至可以设置当前级别以触发测量的起点。用户还可以使用外部TTL信号通过位于后侧的控制I/O信号端口触发Inrush电流测量值。
延迟参数可以帮助用户在触发点A之后绕过峰值b。参数t允许建立设定的时间段以在预设时间（t）期间测量峰值。主要目的是避免测量通常由电源的X-Papacitor引起的泛滥电流值。
低通滤波器
66203/66204功率计的最大测量带宽为50kHz。但是，在所有应用中，高频组件均不可取。例如，某些电源的输入开关噪声可能会影响电源测量。为了获得适当的值，必须使用低通滤波器才能拒绝切换组件。用户可以在系统配置设置中设置参数过滤器。带宽将减少到5kHz，以拒绝高频含量，但仍符合3KHz的能量星测试需求。
支持高电流测量应用的超高精度可选套件
Power Efficiency SoftPanels
66200功率计提供了图形用户界面软件（Softpanels），该软件允许用户通过USB或GPIB接口从计算机控制和读取测量参数。用户可以轻松地观察测得的电压和电流波形，并使用图表功能监视参数读数的更改。其他功能包括可以记录选定参数并将数据写入文件以进行进一步分析的录制功能。66200软架支持IEC 61000-3-2*谐波电流限制测试（遵守前），使用户可以检查UUT是否满足了谐波电流需求。功率效率Softpanel*还与Chroma的电子负载和AC源集成在一起，以使用测试报告功能提供一种简单的功率效率测试和数据记录方法，该功能在完成测试时自动生成报告。（*仅由指定单通道的1P2W支持）
