色度介绍其最新的创新在电池管理系统(BMS)测试。BMS功率半实物(菲尔)试验台设计模拟一系列BMS组件特征,包括细胞模拟,温度和电压/电流模拟电池模块,模拟信号。各种硬件选项可供无缝集成,如直流电源,数字仪表,和一个绝缘测试仪。

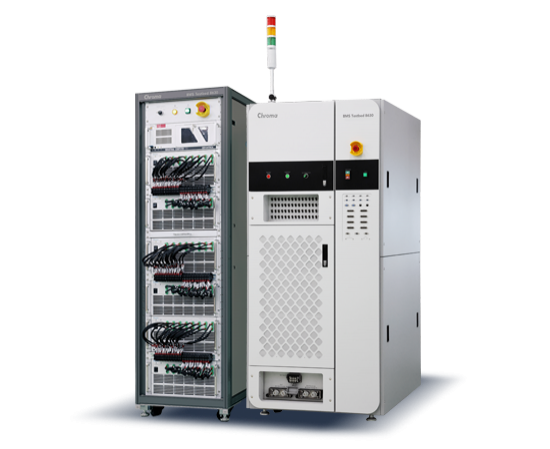

浓度8630 BMS电力仿真试验台是专门为百时美施贵宝的研究和发展。以开放的软件体系结构,结合实时系统测试平台为用户提供了一个灵活和强大的动态测试系统能够执行的测试项目,如充电/放电测试,动态电压和电流的测量和校准,电池平衡测试、信号测量和控制,故障注入,绝缘测量,EVSE充电模拟。
多功能试验台允许范围广泛的可定制的设置来模拟和验证最关键和高风险组合场景在电动汽车的环境(如通信和物理信号循环放电期间失败)。百时美施贵宝的深入测试而不需要一个真正的车辆或电池组显著提高开发效率。
浓度8630模拟整个系统的通信和操作。它可以模拟高速动态电池组的充电/放电电流,不同的细胞条件、温度信号,系统绝缘电阻,以及各种BMS保护功能。试验台是配备了高精度可编程电源,可以用来进行更全面的完整的系统的动态测试基于任何手动设置或记录现实世界的情况。

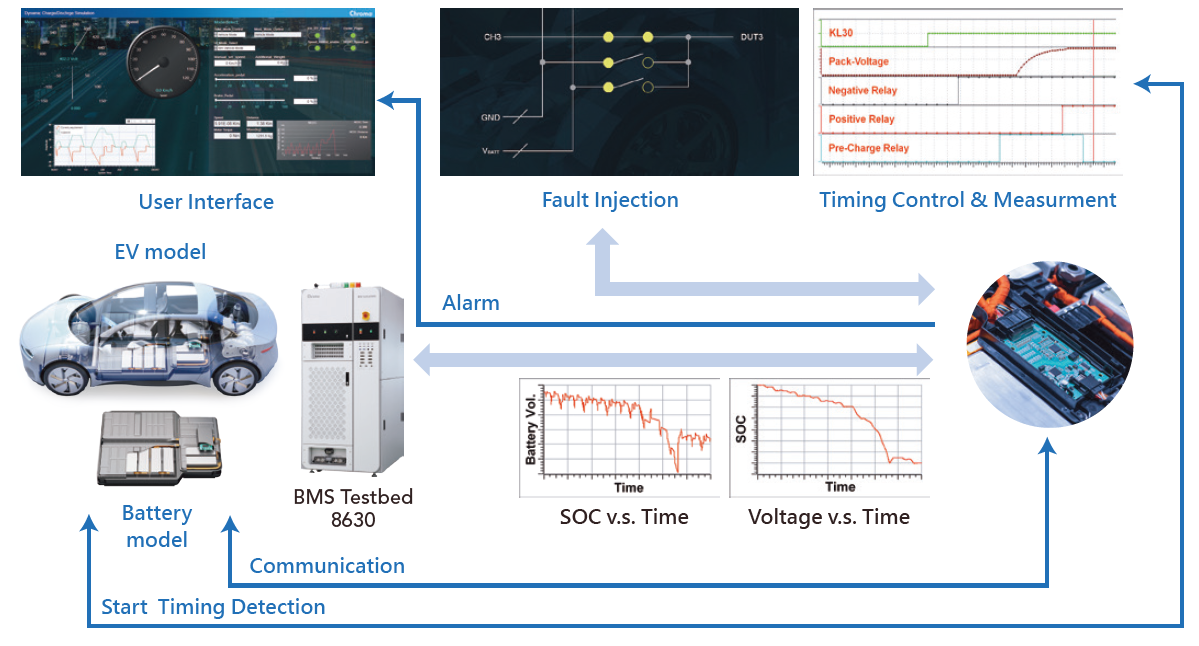

实时控制、数据采集、通信和保护功能
浓度8630使BMS的全面测试报警功能和保护机制,如过电流保护、过电压保护、欠压保护、短路保护、温度监测和绝缘异常。其开放式结构的控制软件使实时系统集成,电力设备,测量模块和车辆等各种型号电池,EVSE综合实时动态测试的电池管理系统。
通信接口支持常用的可以,FD和LIN协议,以及所需的.dbc文件可以沟通。试验台的测试软件采用先进ASAM自作为自动测试界面,记录系统的监测参数自动测试过程完成后进行后续分析。
测试界面允许用户设置数据收集时间,显示每一个参数的值(速度、电压、电流、输入功率、输出功率、效率、温度、操作模式,等等),并生成图表和报告测试期间的每个参数。

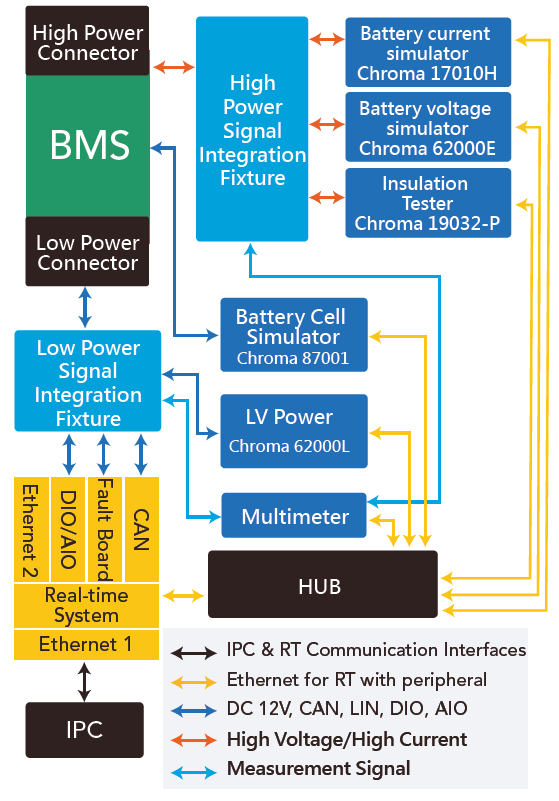

浓度8630年代开放实时控制平台支持各种通信协议,可以模拟480电池(< 240 s2p,电压1000 v)完全硬件,或用手机软件模型来构建一个完整的电池组系统达到最好的平衡成本和测试性能。试验台配备一个独立的PLC监控系统,可以监控系统软件和电力设备实时运行状态。它可以立即停止电池电压和高压和大电流仿真过程是否发生错误保护产品和测试设备。
二动态充电/放电和复合应用程序
浓度8630可以模拟的动态加载和充电行为动力系统,包括细胞平衡电流、高电池电压和电流。它还支持进口车辆模型和各种仿真软件实时数学模型,实现基于模型的驾驶周期符合国际标准,如NEDC WLTP, ftp - 75。此外,用户可以自由组合等各种测试功能信号测量和控制,故障注入,绝缘测量,模拟EVSE收费来实现复杂的工作条件和主题测试设备(DUT)更严格的检查。
支持汽车开发和功能安全测试要求
8630浓度BMS菲尔试验台不仅促进了基本功能和信号控制测试,而且模拟实际权力的行为,如细胞平衡电流,以及高电池电压和电流。相比与传统的信号电平边境的解决方案,该系统涵盖了更完整的测试范围的大功率电动汽车和储能系统组件。我们的解决方案允许用户进行更广泛的验证工作为百时美施贵宝组件的右侧标准v模型的开发过程,包括系统级功能和各种复杂工作条件测试。通过这种方式,可以在早期阶段发现和纠正问题在进入二测试,从而有效地减少开发成本和提高测试效率。
为了覆盖车辆的复杂的现实生活中的行为,汽车业一直积极推动ISO 26262功能安全规范公路车辆作为标准为汽车制造商及其供应商在产品开发。ISO 26262关注安全要求从产品系统硬件和软件:功能安全要求→技术安全要求→硬件安全要求→软件安全要求。标准还规定,半实物和故障注入测试需要在任何汽车安全完整性水平(ASIL)确保安全机制的有效性在二水平以及他们的故障覆盖率的有效性。
浓度8630集成了一个故障注入单元测试被测系统的各种控制和通信信号,并可以结合动态放电,绝缘电阻变化和静态收费行为仿真。试验台可以模拟最重要、复杂和高风险操作条件验证BMS和深入进行测试。不需要实际电池模块,实验不仅可以提高产品设计,也符合ISO 26262的故障注入测试部分,促进收购ASIL安全标准认证。
多才多艺的和直观的人机界面
用户界面(UI)是一个至关重要的任何测试系统的重要组成部分,它直接影响研发测试人员的便利和效率。浓度8630试验台配备各种集成工具,创造一个最佳的环境灵活控制和测试程序的开发。用户可以自由地编写和修改测试程序,以及编辑和定制用户界面屏幕,让他们不断优化测试项目和流程。
显示设备和DUT参数
使用数字,米和图表,电池充电/放电状态,电压,电流,功率,电池容量,保护报警,绝缘等级等显示和实时更新。
控制参数对测试项目设置
包括电池充电/放电启动和停止,充电/放电电压、电流、绝缘测量开始,故障注入信号选择、测试条件选择,等等。值可以改变数字以及通过拖动和切换。
升级到电池组功率仿真试验台
浓度8630有一个高度灵活的硬件和软件集成体系结构。如果用户扩大产品范围包括电池,他们可以用浓度对原系统的电池组充电器/放电器和高/低电压设备正确的图实现浓度8610电池组菲尔试验台的功能。这使得对电池组进行实时的动态测试,包括国际标准条件的模拟像NEDC, WLTP,等等,高电压电池继电器打开/关闭,可以信号和其他相关的定时监控。这种方法降低学习成本,最大限度地减少时间设备重新部署。

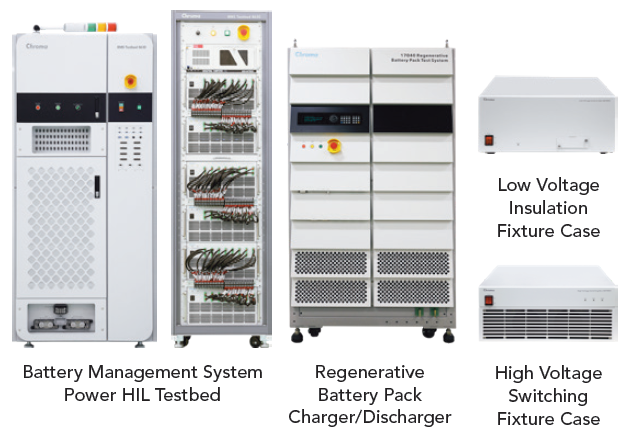

高性能设备
单一的测试函数
- 电池电压模拟和测量
- 电池电流模拟和测量
- OVP, UVP保护测试
- 充电和放电测试温度保护
- 充电和放电过流保护测试
- 验证权力的上升/下降时间控制和各种保护机制
- 动态电流测量值的校准
- SOC, SOH功能测试和校准
- 电池主动/被动平衡试验
- 任意充电/放电模式复制
- 高压联锁机制验证
- 交流/直流耐压试验
复合测试函数
- 故障注入检查和验证绝缘和耐电压放电阶段的驾驶循环。
- 故障注入时检查和检验绝缘和耐电压放电和充电模式反复出现
- 检查故障注入对权力的影响计算和各种保护功能
- 验证电池主动/被动平衡策略的有效性
- 完全充电测试校准机制
- 故障注入充电检查和验证绝缘和耐电压
- 电池SOC,细胞和总电压、故障信号和充电能量变化相关的测试
