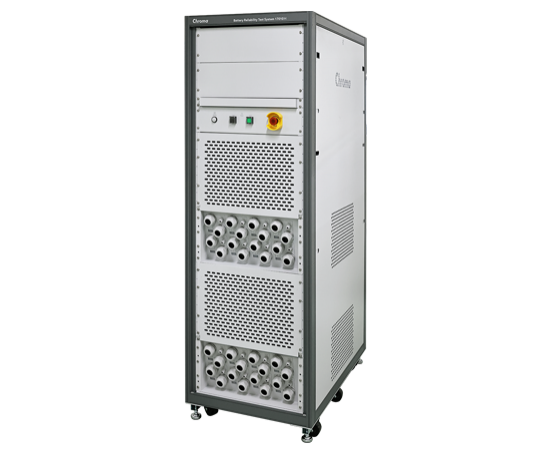

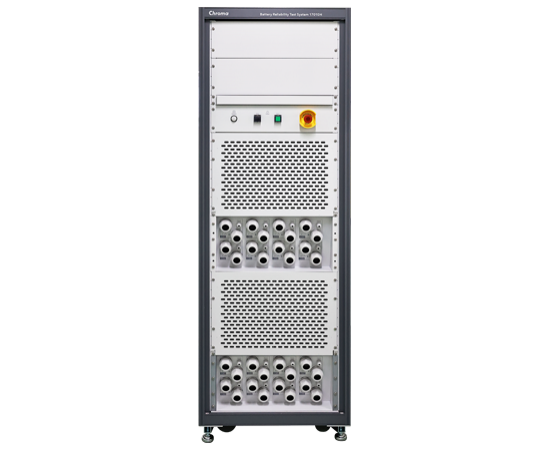

Chroma 17010H电池可靠性测试系统是专门为高电流/高功率性能测试设计的高精度电荷和排放测试设备。该系统适用于性能评估，生命周期测试和大型锂离子电池细胞（LIB电池），电动双层电容器（EDLC）和锂离子电容器（LICS）的产品选择。
17010H的能源回收电路体系结构比传统的开关电源设备具有明显的改进。它具有高测量精度/精度，高速电流响应，零划分时间进行充电转换的时间以及多个电流范围，可帮助电池电池实验提高容量测试精度，提高性能参数识别，并促进现实的动态电流和功率测试。此外，Chroma 17010H具有200％的脉冲电流输出功能，300A单通道连续电流，并提供30S脉冲测试电流为600a，对功率能力和DC内部电阻测试等应用有益，需要短期和高级 -评分测试电流，同时还降低设备的购买成本。
高电流生命周期测试突出了测试设备能量转换效率的重要性。好处不仅包括减少功率需求，还包括大量减少热量产量。控制电路在相对较低的温度下运行，有效地抑制了热漂移并延长组件的生命周期。通过这种方式，17010H实现了准确稳定的测试性能。与线性电路产品相比，它提供了更有效的能量转换和更高的功率密亚博app下载网址度，减少了实验室的功率分配要求，可节省运行功率和空调成本，并改善空间利用率。
考虑到电池电池产品和实验的多样性，Chroma 17010H具有通道并行功能，连续电流高达2400a亚博app下载网址，并且脉冲电流高达4800A，从而大大提高了系统的适用性。
就安全性而言，每个通道还配备了2级V。保护，独立的测量环会在单个组件发生故障时防止电池电压，从而增强测试安全性。此外，系统的产品维护设计得到了改进：电路单元是模块化的，可以单独组装并迅速拆卸，从而使方便的维护和频道备份。
脉冲输出高电流和高功率功能
符合测试标准的准确输出能力

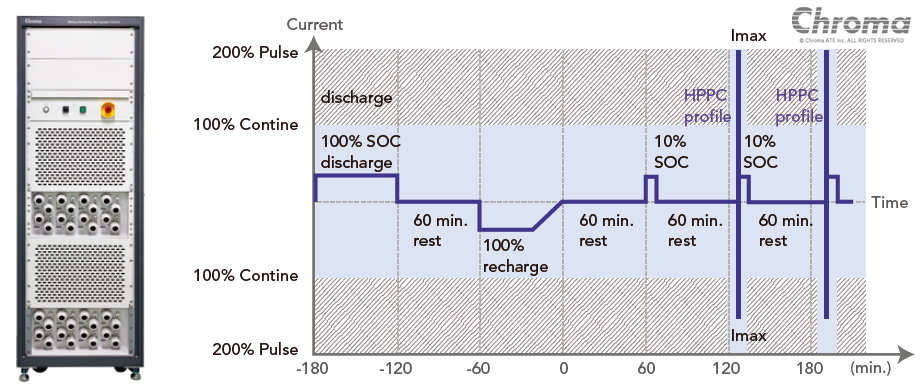

运行电源能力测试和驾驶模拟，以测试具有国际标准的车辆电池的合规性。高速电流和功率的测试参数基于电池操作条件（例如BEV，PHEV和HEV），其输出时间为30s，这使得不需要购买全功率设备。Chroma 17010h不仅提供了200％额定脉冲电流和功率输出能力，而且还可以有效节省设备成本和空间。

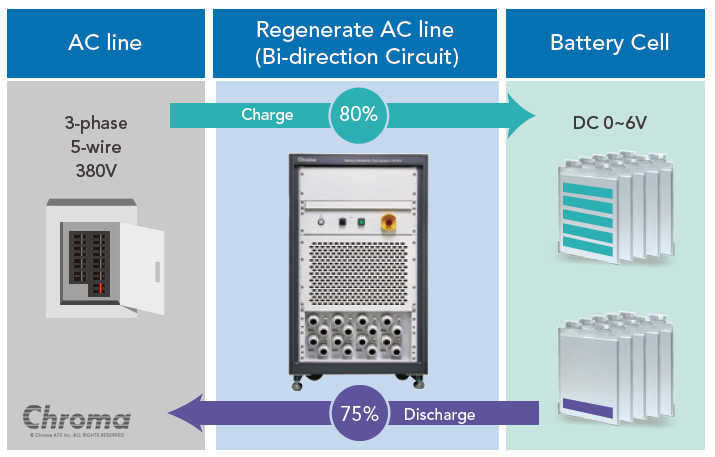

能源恢复体系结构
Chroma 17010H将放电期间释放的电能供电到交流电网，该电网大大降低了废热的产生，实现了绿色能源制造，具有低碳排放，减少了电源分配要求，并节省了操作电源和空调成本。
•排放的能量被馈回区域电网，回收率为75％
•系统反馈电网电流的总谐波失真<5％

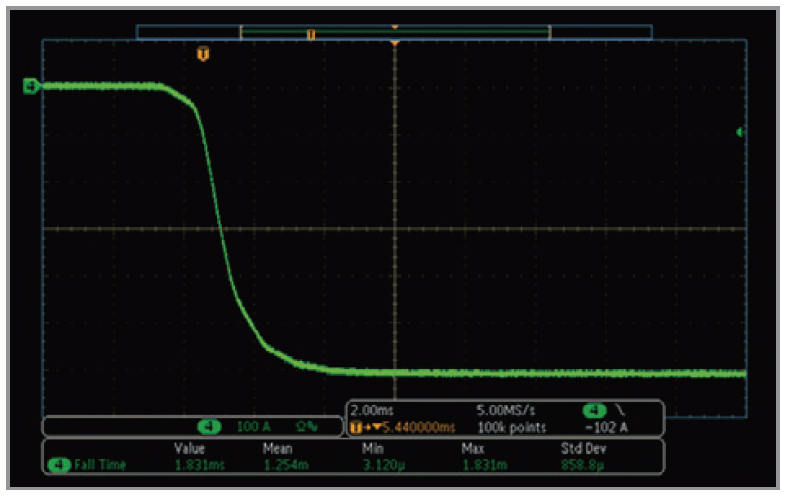

快速电流响应能力和CERO跨界时间

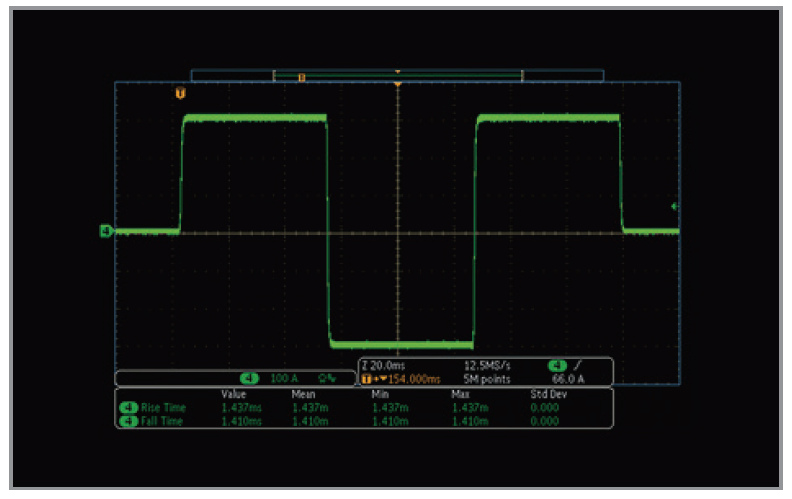

快速电流响应<1.5ms / 200％脉冲电流输出<2ms
快速电流响应提供了理想的实验条件，在快速变化的动态测试过程中减少了累积误差的发生，并获得了低分数数据。
|
|

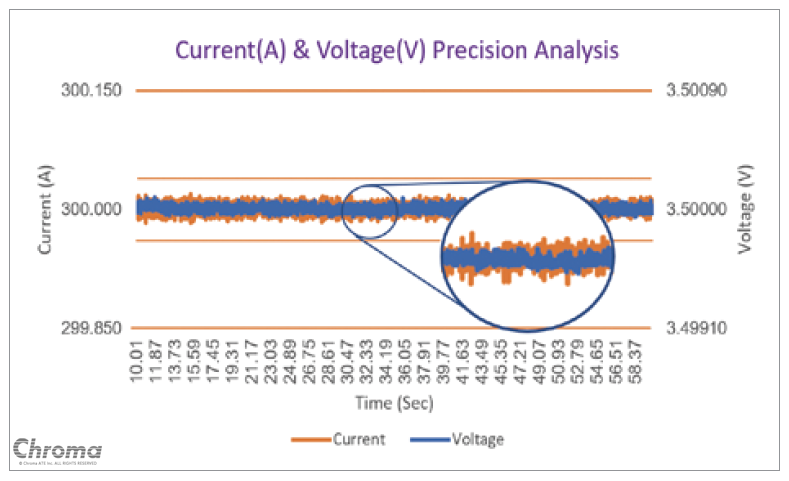

高精度和高精度
精度是比较不同渠道数据的关键电池产品通常需要亚博app下载网址多通道实验进行比较分析，以确保不同通道之间测量差异的准确性。准确性越高，识别差异就越容易。 高精度提高了数据分析效率电池的内部是复杂的电化学结构，其特性通过当前，温度，SOC，SOH和其他实验条件而改变。初始变化是微妙的，并且很容易受到设备的测量稳定性的影响。高精度可确保测量可重现性并减少了测量引起的数据跳跃，这对于解释测试数据非常有帮助。 |
|
0V放电
（能够17010H-6-300Z/17010H-6-300U）
•可以执行电池电池0V滥用测试
•适用于EDLC测试

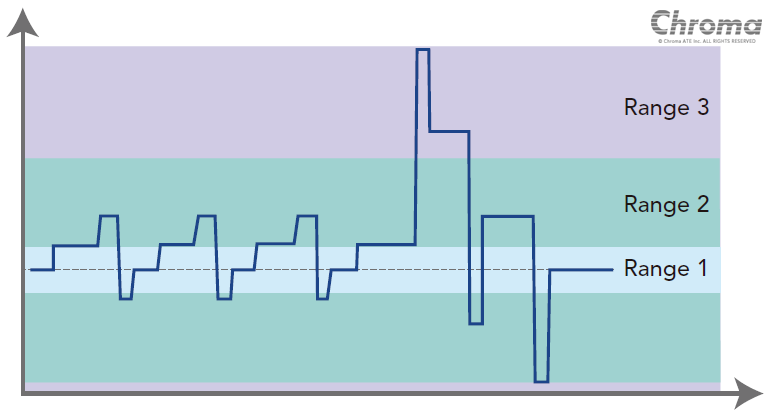

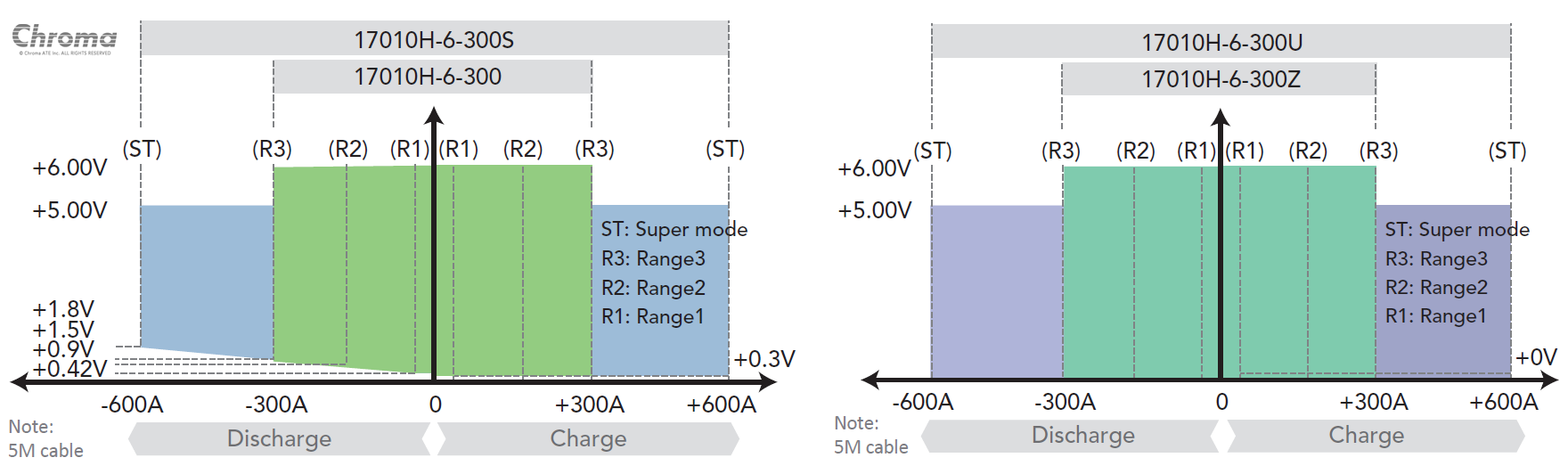

多个电流范围设计
自动在恒定电流（CC）模式下自动选择合适的电流范围
提供多个电流输出和测量范围，适合涵盖高电流和小电流的测试计划

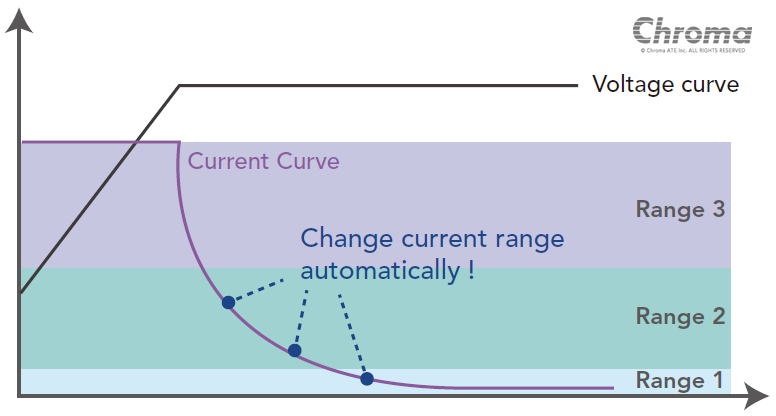

自动在恒定电压（CV）模式下自动切换合适的电流范围
支持在恒定电压（CV）测试模式下自动切换当前范围，并且在过程中没有输出中断，从而提高了当前分辨率和截止判断的一致性
|
|

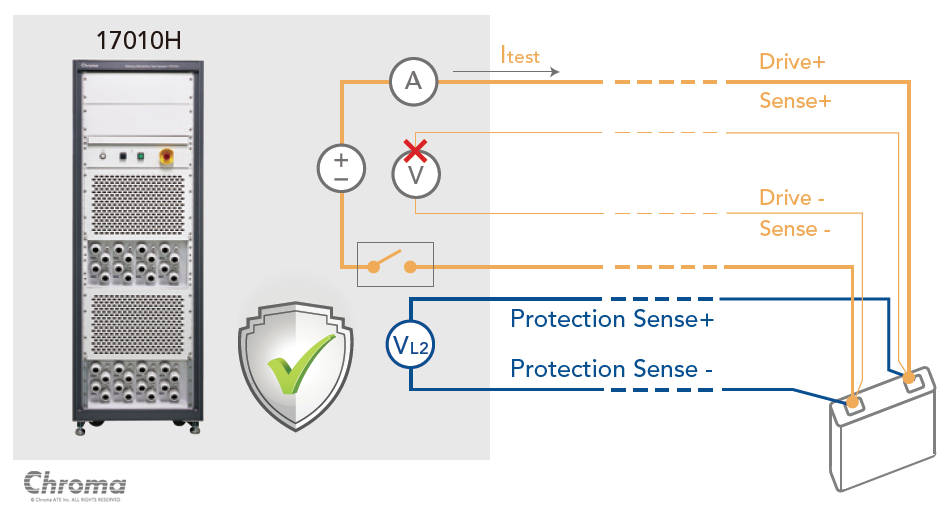

独立硬件级别2 V.保护
2级V.保护降低了电压测量故障的风险
由大电池电池引起的事故是不可预测的。为了加强实验的安全性，在每个通道中独立设置了辅助电压，以保护测量电路，该电路独立记忆保护参数并自主运行。当发生异常时，输出电路将立即强行关闭。
电池LEX软件
电池实验室专家（电池LEX）是专门用于电池电池测试的测试软件平台：
•小组测试：对同一实验的多个渠道进行分组以简化操作并执行多达50,000个步骤
•可变编辑：使用外部数据记录仪的数据进行灵活的编程和复杂的应用程序
•室内集成：di/do放大实时监视腔室的状态和保护机制

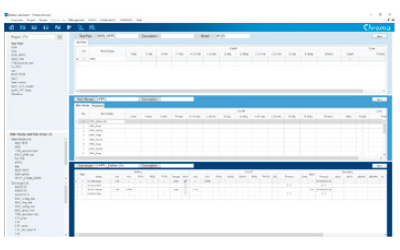

项目浏览器
创建多达500个项目，并根据不同的DUT类型或要求构建相应的测试计划。项目浏览器允许轻松查看或调整DUT规范，波形仿真数据和配方内容。

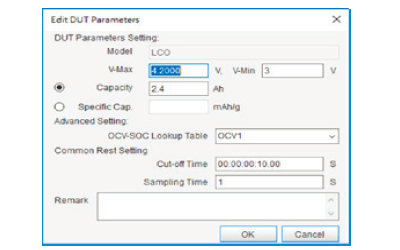

•DUT数据库：编辑食谱时快速输入相应的DUT参数，并轻松分享食谱与不同的DUTS
•波形仿真文件夹：导入.xlsx数据指向文件夹，波形仿真可以设置时间间隔（固定/用户定义），输出放大率和数据范围
•浏览时实时调整和保存参数
•过滤器关键字搜索测试计划
•以.xlsx格式传输测试计划
|
|
|

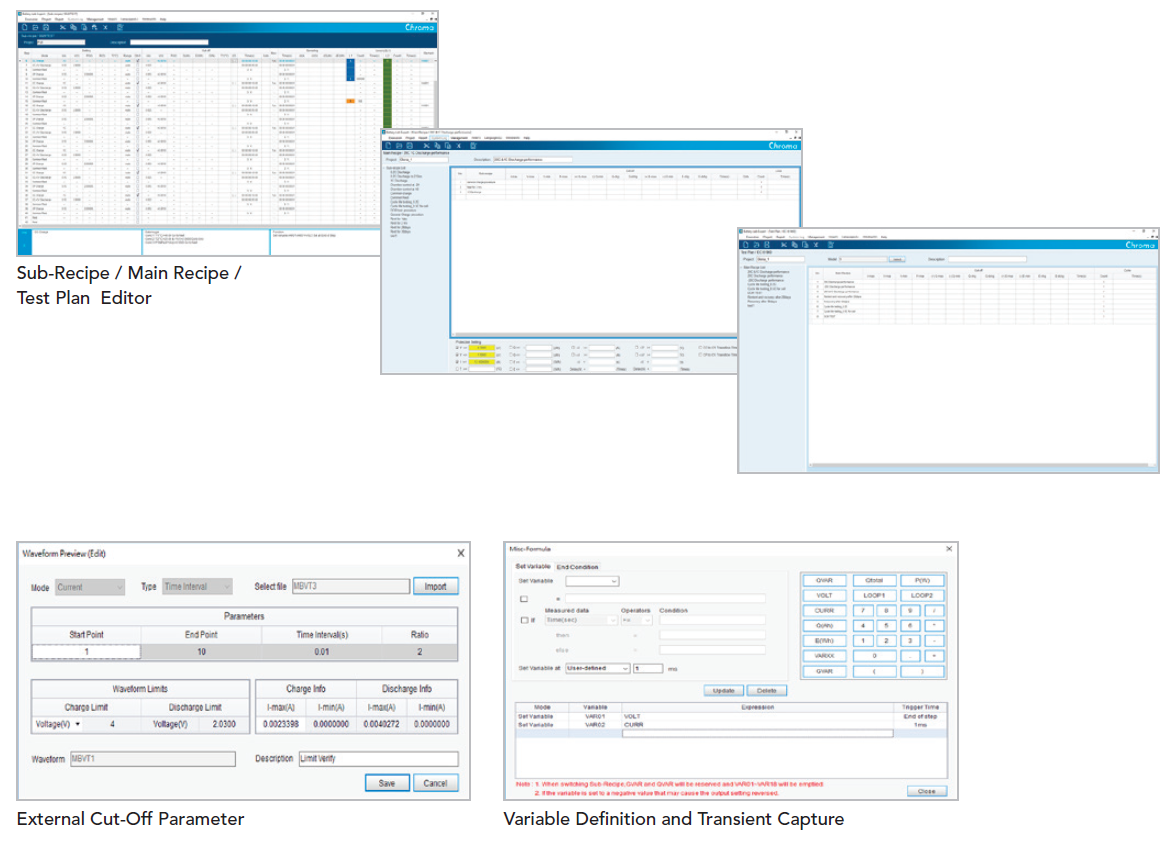

食谱编辑器
在层次编辑结构（测试计划→主食谱→子申请）中，用户可以通过替换DUT规格直接共享现有食谱，或通过灵活地组合现有的子归件来快速完成计划。轻松创建新食谱以满足各种类型的收费和排放测试应用。
•步骤类型：CC/CV/CP/CC/CC-CV/CP-CV电荷和排放，CR放电，电流/电源波形，休息，公共休息，室内控制，超级CC/CP电荷和排放
•截止条件：
▸步进截止→电流，电压，电源，能量，容量，时间，时间
▸食谱切割→电流，电压，电源，累积能量，累积容量，时间
▸外部截止参数→每个步骤最多包含4个截止设置
•转到：下一步，结束，跳跃，如果逻辑跳跃。每个步骤都可以支持多个截止条件和跳跃
•特殊输入方法：C率，OCV-SOC，Q％，±V，变量
•四级周期：单个周期高达999,999次，提供单步重复和周期时间截止
•变量设置和截止条件：20组变量设置包含2个变量函数，以供跨子重型使用。1ms〜100ms在步骤开始时变量的瞬态捕获，或在步骤的开始/结束时记录测试值，并将其定义为辅助计算的变量
•食谱保护：电压，电流，室温，能量，容量，电流/电压变化，CC-CV/CP-CV过渡时间/级别2 V.保护功能
食谱执行人

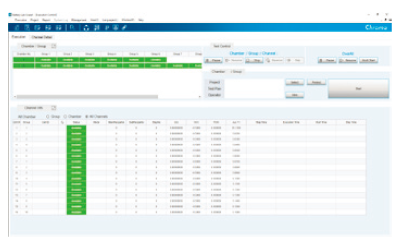

食谱执行人根据不同的测试计划采用小组管理。组中的所有渠道都将同时开始测试并显示其实时测试状态。与腔室集成时，每个通道将自动触发等待机构，并且在所有通道达到相同条件之前，温度控制将不会启动。当会议厅中有多个组时，可以将它们设置为两组之间的等待。
•控制模式：开始，暂停，简历，停止，保留暂停，跳过，指定的开始，暂停跳跃，预览 |
|

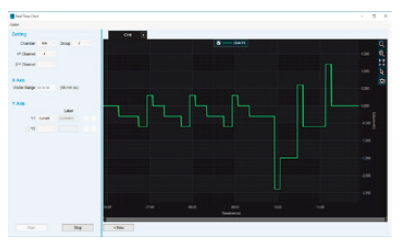

实时图表显示
测试时实时显示充电和放电曲线。用户可以通过拖动鼠标来放大数据并显示数据值，并灵活地选择任何通道和轴项目。
•基于用户定义的采样时间的实时图表，每个屏幕最多36,000个数据点 |
|

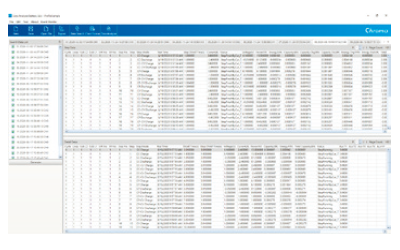

测试报告
•自动报告：在子型完成测试后，其数据将自动导出到用户设置的路径和文件名称 |
|

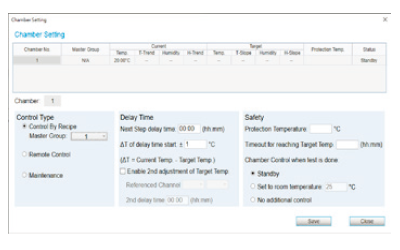

室控制和系统DI/DO信号控制
•三重腔室控制：室控制步骤，实时遥控和维护模式 |
|

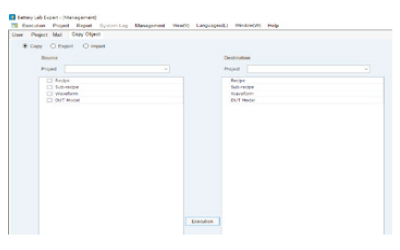

管理
•提供软件帐户管理并设置具有相应编辑权限的多个登录帐户 |
|
