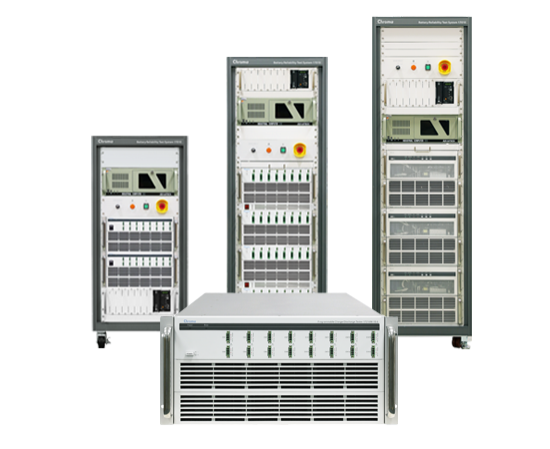

Chroma 17010电池可靠性测试系统是专为测试锂离子电池（LIB）电池、双电层电容器（EDLC）和锂离子电容器（LIC）而设计的高精度系统。测试设备通过提供特性研究、循环寿命测试、产品筛选和质量评估，适用于产品开发和质量控制。Chroma 17010配备独家电池实验室专家（Battery LEx）软件平台，帮助用户快速参考以前的子配方，或通过多级配方结构添加新的子配方，以实现高效的测试计划编辑。独立的DUT数据管理功能可以共享不同的DUT配方。
线性电路系列特点

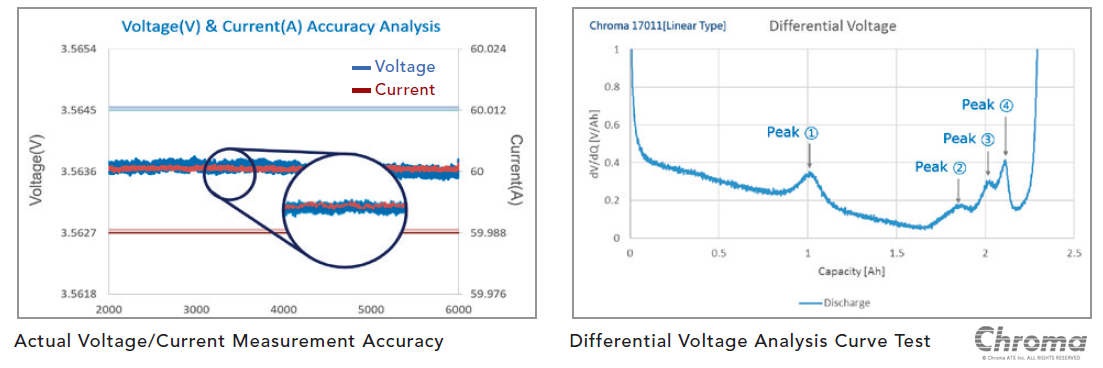

输出稳定，噪音低
Chroma 17010具有低输出噪声和高测量精度。将测试电流和电压数据转换成高精度、清晰的特征峰，有效研究锂离子电池的老化机理。
高精度多电流量程设计

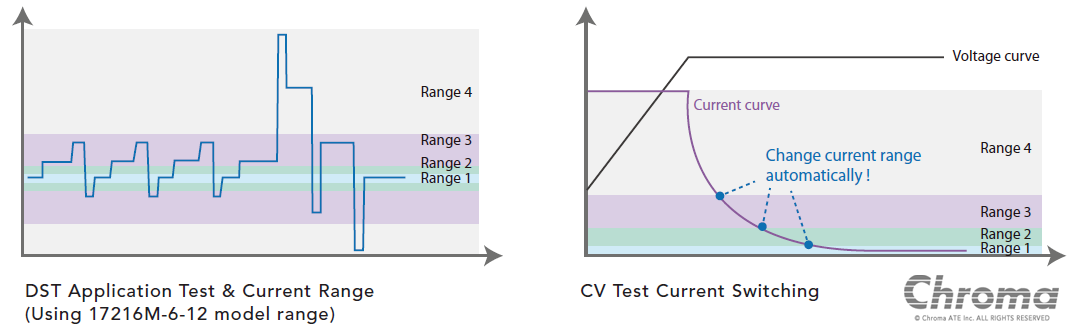

•电流范围快速切换:Chroma 17010系列提供多种电流输出和测量范围切换，适合大电流和小电流的测试计划。在测试步骤开始时，系统将检测输出电流，然后自动快速切换到合适的电流范围。这提高了高精度测试数据的测试精度和分辨率。
•恒压模式下的自动量程切换：Chroma 17010线性电路型号支持恒压测试模式下电流范围的自动切换，没有任何输出中断。这是完美的应用，如浮动充电或电位调节，这需要长期和高度稳定的测试，极小的电流输出。

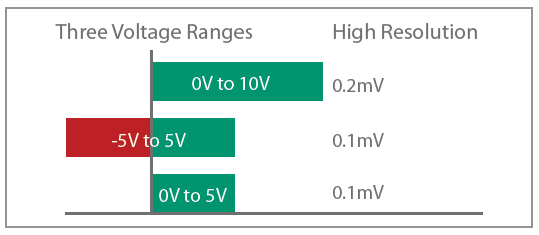

三个电压范围
Chroma 17216M-10-6型号内置在三个电压范围，用于更丰富的产品开发应用。
•0V-+5V：半电池、全电池、EDLC测试 |
|

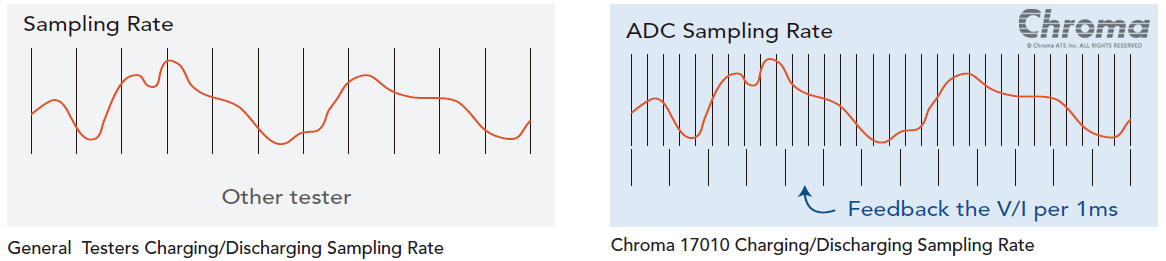

高速采样技术
Chroma 17010使用高速电压和电流采样以及计算的双重集成来捕获测试中的瞬态变化而不失真。先进的测试系统提供了更精确的容量计算，解决了一般电池测试设备仅使用报告采样速度记录关键数据，导致累积误差较大的问题。
•硬件内部电压/电流采样率:1mS
•报告单点瞬态采样率:1mS
•报告采样率：10mS
能量再生系列特性

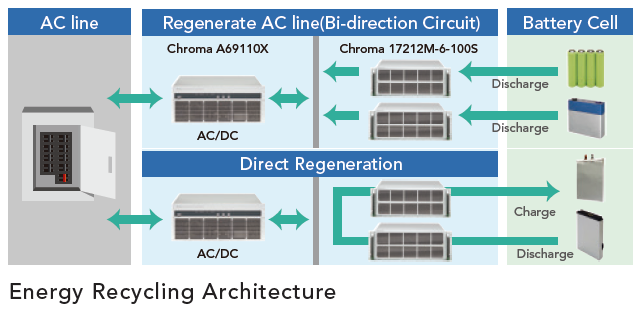

能量回收
Chroma 17010大电流型号具有高精度、高效率和功率优化的能源回收架构，实现绿色和低碳性能。该测试系统避免了在放电期间因负荷消耗而产生的电余热。
•DC:自动将放电能量优先分配到充电通道，>80%的回收效率。 |
|
超级充放电输出模式
Chroma 17010再生模型提供高达30秒的超级输出功能。对于短时间和大电流脉冲应用，超级模式可以通过步骤直接设置和执行，并提供更广泛的电流和功率使用范围。
•17212M-6-100: CC和CP 120%充放电输出 |
|

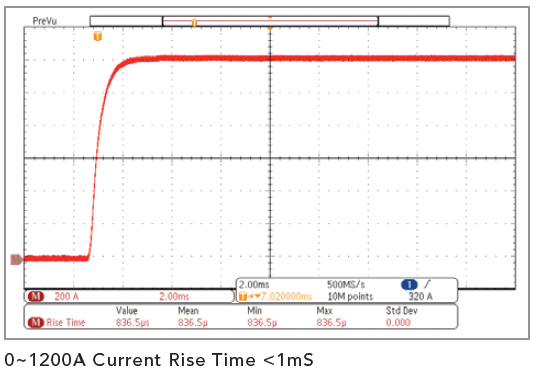

快速电流响应(<1mS)
Chroma 17010再生模型在不到1mS的时间内具有0-1200A的电流响应时间，可以更真实地模拟驾驶时电池充放电行为的瞬时峰值电流，也符合NEDC、FUDS和DST测试标准。
•17212M-6-100S:10%至90% < 1mS |
|

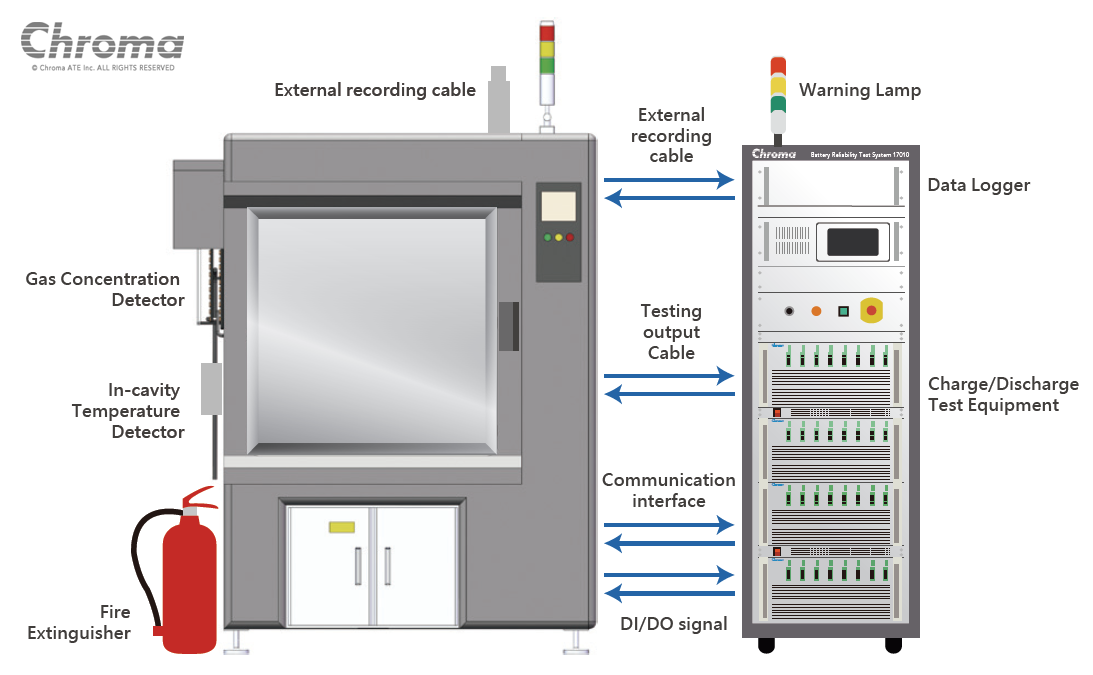

系统集成与保护
Chroma 17010支持集成各种著名的环境室和多功能数据记录器。Battery LEx软件可以同时设置参数和监控数据，并自动将测试数据合并到测试报告中，从而为用户提供最完整的测试解决方案。
①可积数据记录器
•记录温度（°C）、电压（V）、压力（mPa）、力（kg）。
•外部实时数据可作为截止或保护判断(温度)。
②系统保护和异常检测
•遵循众多内置配方保护，保护机制监测和触发响应速度为1mS。可选配独立外部电压/温度计继电器，实现可靠的两级保护。
•各测试仪实时异常检测，基于独立逻辑自动检测偏差。当系统中断时，可以在排除异常后继续测试，而不会丢失任何数据。
③ 集成腔及外围安全装置

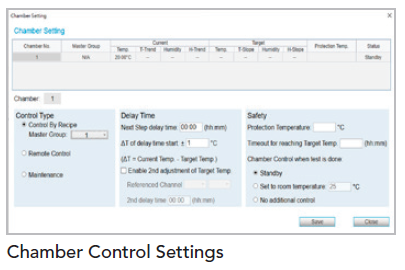

•Battery LEx软件提供内置腔室设置控制器和腔室控制步骤，可控制温度和湿度，指示温度控制时间、延迟时间和待机温度，以及控制超时和超温保护。
•为了保证测试状态的一致性，分组管理结构允许同一箱内的所有测试通道同时进入温度控制阶段。
•内置DI/DO功能可与烟雾/气体检测、灭火器、超温、过压和开门警报连接。系统根据损坏程度执行不同级别的处理，包括停止测试或关闭电源。报警数据可以通过电子邮件远程发送。

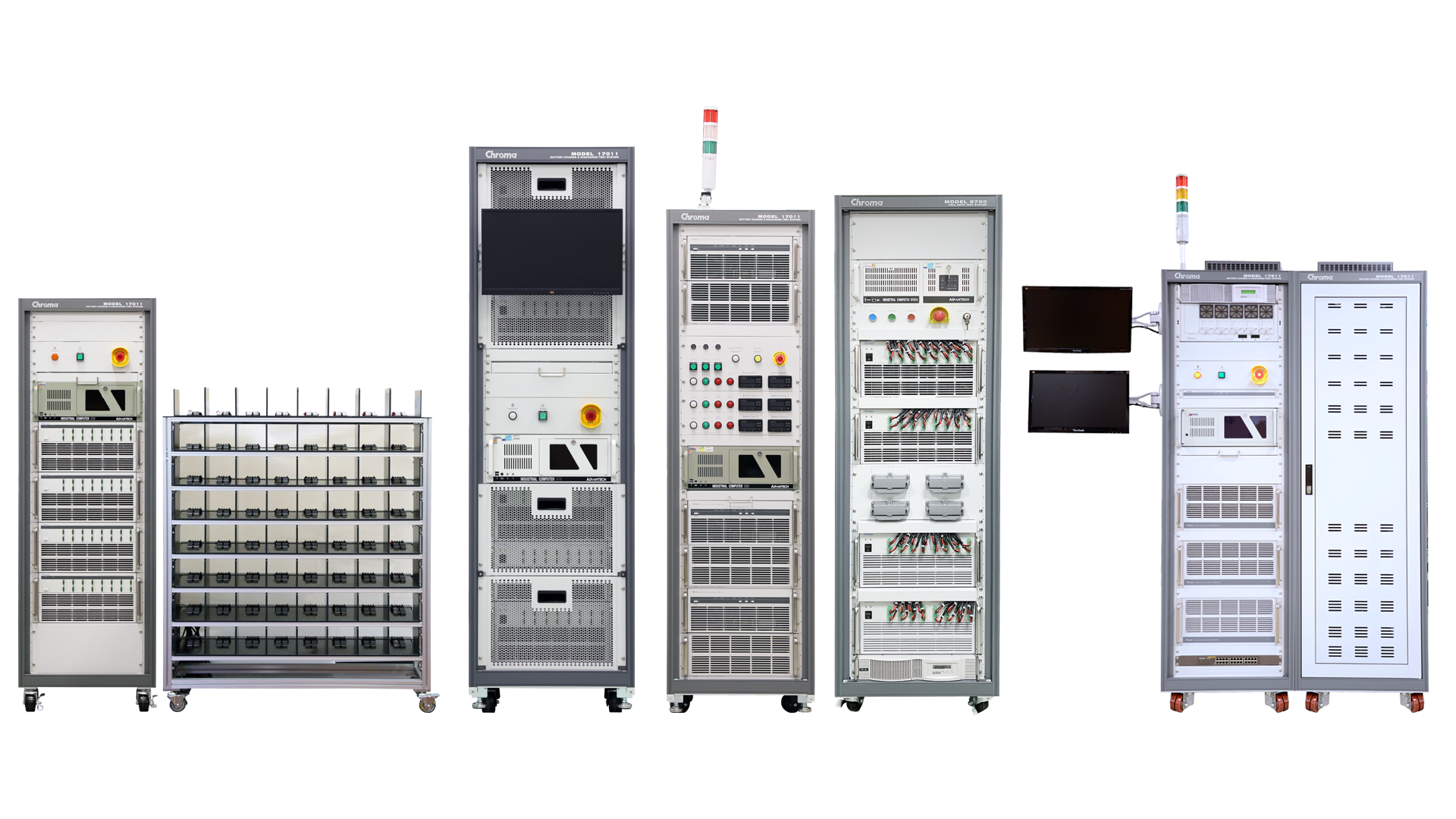

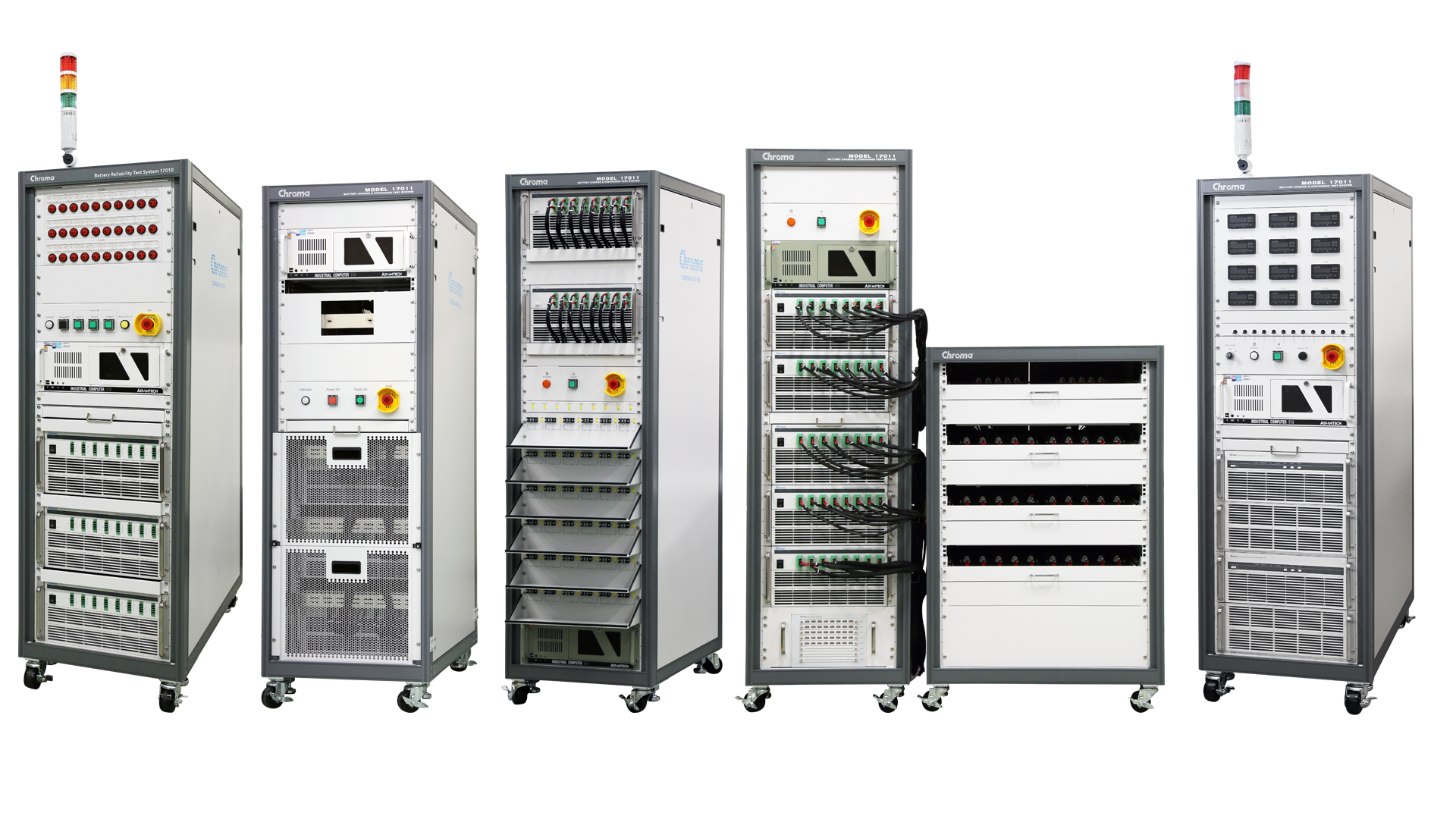

色度定制测试系统
电池LEx软件特点
Battery Lab Expert (Battery LEx)是专门为Chroma 17010开发的测试软件平台，提供:
1.组测试:每个组可以控制多达96个通道，执行多达50,000个步骤。
2.变量编辑:使用来自外部数据记录器的数据进行灵活的编程和复杂的应用程序。
3.腔室集成：DI/DO放大实时监控腔室的状态和保护机制。

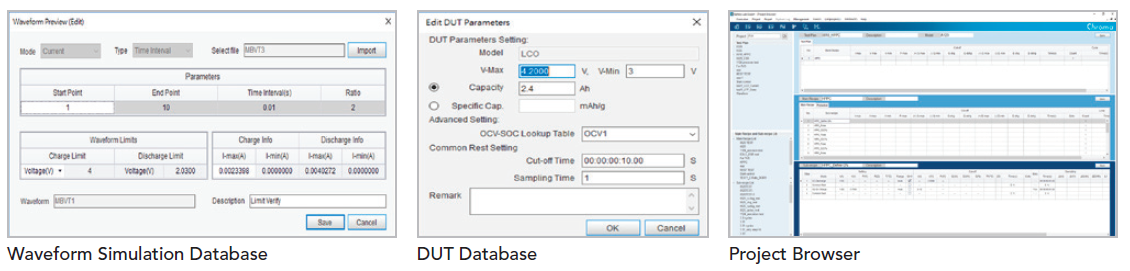

项目浏览器
•创建多达500个项目，并根据不同的DUT类型或需求构建相应的测试计划。
•快速插入相应的参数从DUT数据库时，编辑食谱，并轻松共享食谱到不同的DUT。
•波形模拟文件夹：将.xlsx数据点导入文件夹，波形模拟可以设置时间间隔（固定/用户定义）、输出放大率和数据范围。

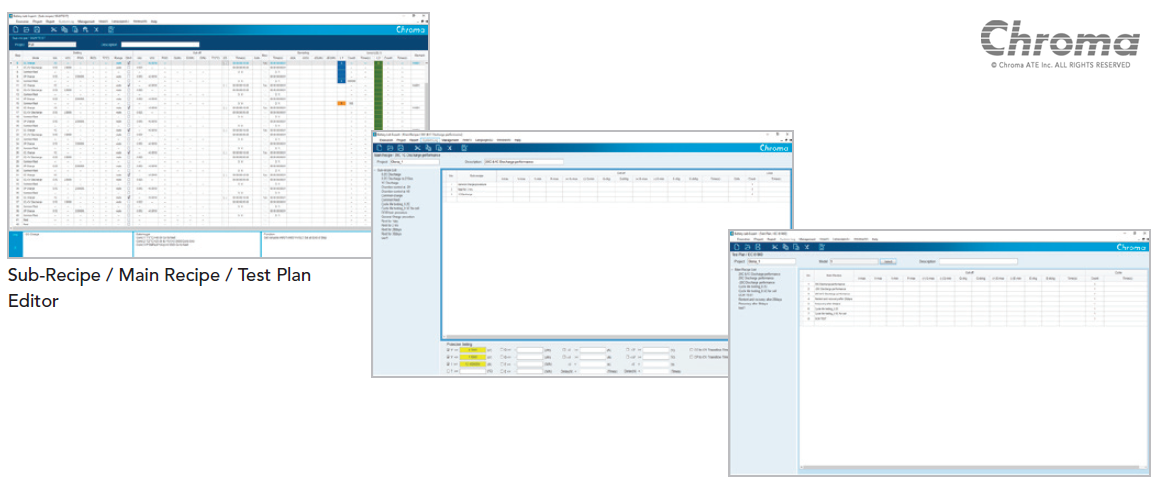

配方编辑器
在分层编辑结构(测试计划→主食谱→子食谱)中，用户可以通过替换DUT规格直接共享现有食谱，也可以通过灵活组合已有的子食谱快速完成计划。
步骤类型:CC / CV / CP / CC-CP / CC-CV / CR /波形/ Rest /普通Rest / Chamber Control / Super CC / Super CP

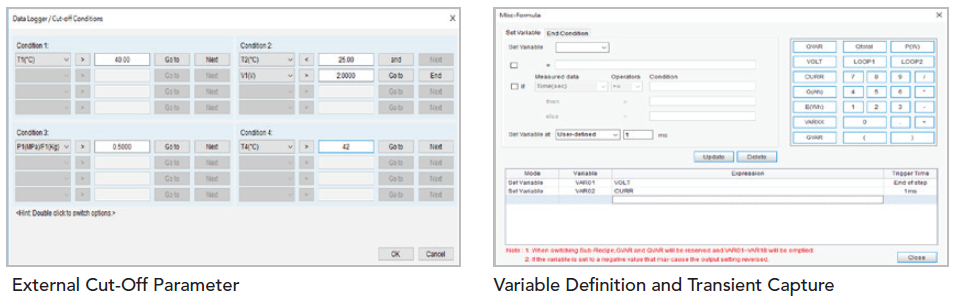

•截止条件:步进截止/配方截止/外部参数截止
•执行:Next, End, Jump, If-then逻辑跳转。
•特殊输入方法:C-rate, OCV-SOC, Q%，±V, Variable。
•四级循环：单个循环最多999999次。
•在步骤开始时1mS~100mS瞬态捕获变量，或在步骤开始/结束时记录测试值，并将其定义为二次计算的变量。
•配方保护:电压，电流，室温度，能量，容量，电流/电压变化，CC-CV/CP-CV过渡时间。

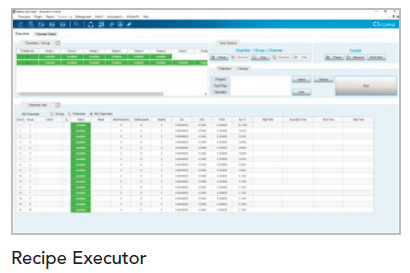

配方执行人
配方执行者根据不同的测试计划采取分组管理。组内所有通道将同时开始测试并显示其实时测试状态。当与腔室集成时，每个通道自动执行一个等待机制，温度控制在所有通道达到相同条件时才启动。当腔室中有多个组时，可设置组间等待。
•控制模式:开始，暂停，恢复，停止，保留暂停，跳过，指定开始，暂停到跳转，预览。 |
|

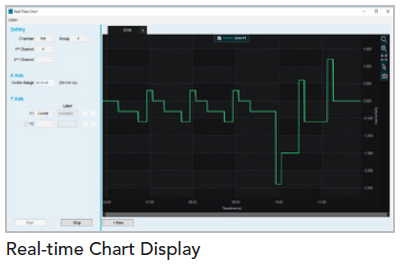

实时图表显示
测试时实时显示充放电曲线。用户可以通过拖动鼠标对数据进行放大和缩小，显示数据值，也可以灵活选择任意通道和轴项。
•基于用户自定义采样时间的实时图表，每个屏幕高达36,000个数据点。 |
|
测试报告
•导出模式：自动导出子配方，手动导出测试计划。 |
|
箱体控制和系统DI/DO信号控制
•三腔控制：腔控制步骤、实时远程控制和维护模式。 |
|
测试应用程序
直流内阻

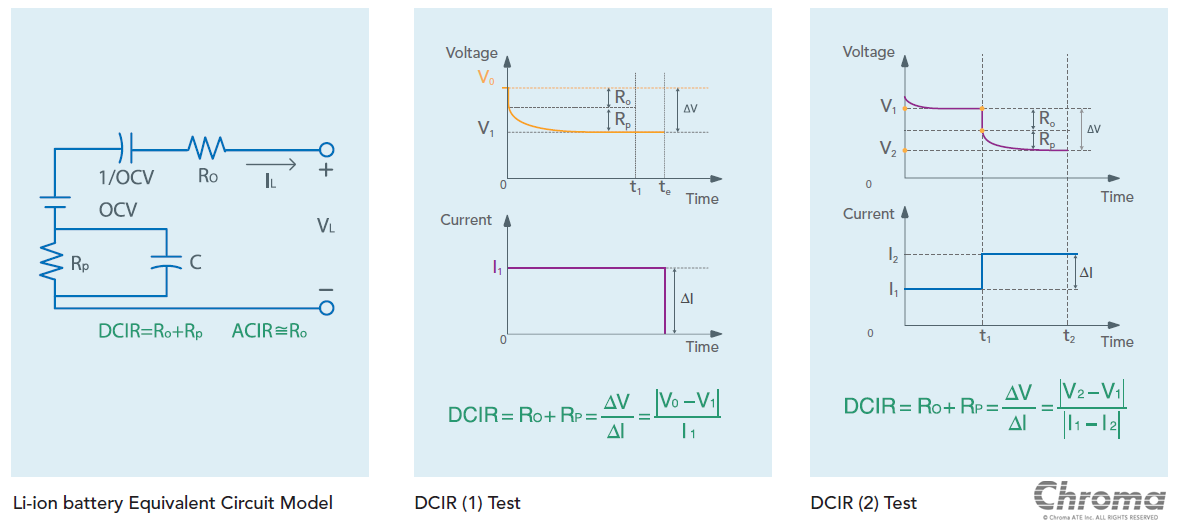

电池的内阻值与电池的充放电比有关。内阻值越大，温度升高时效率越低。传统1KHz LCR仪的ACIR测量只能评估电池的欧姆电阻(Ro)对瞬时功率输出的影响，无法评估电化学反应产生的极化电阻(Rp)。DCIR评估包括ACIR，更接近电池在持续供电下的实际极化效果。Chroma 17010具有两种可编程的DCIR测试模式，并具有可变计算功能，可以自动获得满足IEC 61960标准的测试结果。
•DCIR(1)是基于一个电流变化引起的电压差。
•DCIR（2）基于两个电流之间变化引起的电压差。

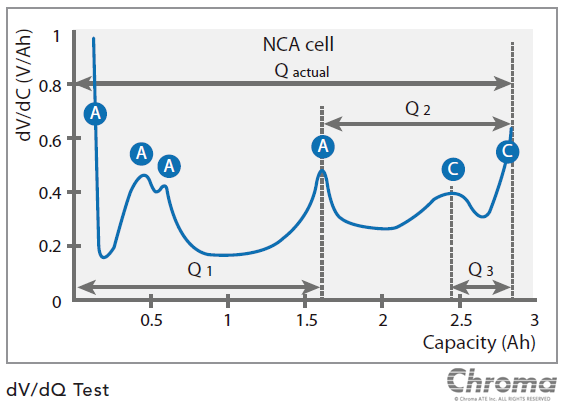

差动电压(dV / dQ)绘制dV/dQ曲线的关键是用小电流（ |

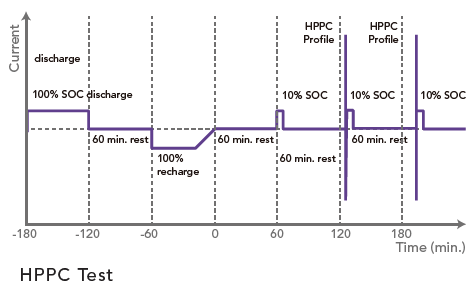

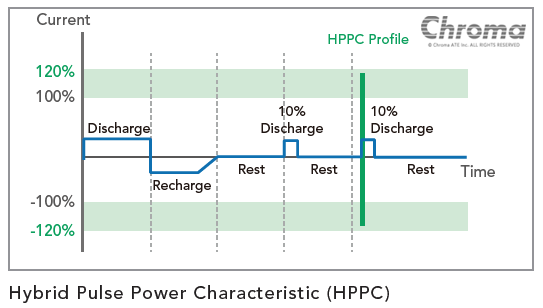

混合脉冲功率特性(HPPC)Chroma 17010有一个灵活的编辑程序，可以编译HPPC测试步骤，如美国汽车研究委员会（USCAR）用于评估新能源汽车的电池性能。目的是按照标准试验方法，获得工作电压范围内特定放电深度的开路电压、欧姆电阻（Ro）和极化电阻（Rp）数据。建立了放电深度与充放电峰值功率之间的函数关系，作为评价电池老化和输出功率容量的指标。 |

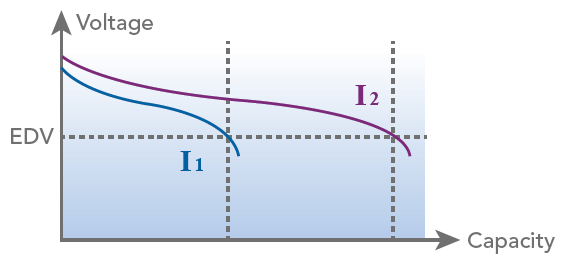

电池容量容量可以通过积分电流随时间的变化而得到，从开始充放电到达到截止条件。常见的测试项目包括电流比和温度特性。通过比较结果，用户可以分析产品之间的性能差异。亚博app下载网址更高的电流/电压测量精度和更快的采样速度，能够更准确地区分电池电池容量的差异。 |

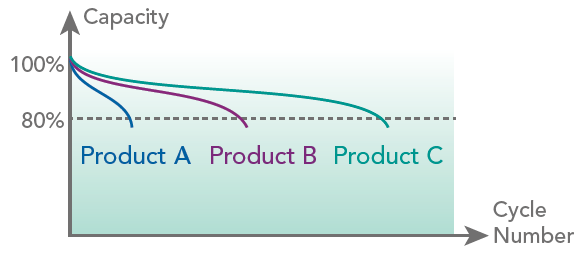

电池循环寿命循环寿命是电池最重要的测试项目之一。根据实验目的，对同一电池进行反复充放电，直到容量下降到80%，然后计算循环次数。循环寿命试验可用于评估电池性能或确定适当的使用条件。 |

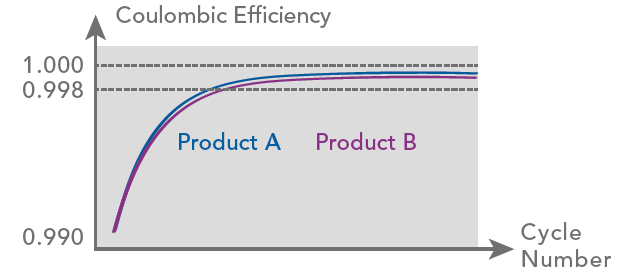

库仑效率(CE)CE通过电池充满电后再完全放电时的充放电容量比计算得出。好的电池具有更高的CE，需要高精度和稳定的设备来区分差异。Chroma 17010提供精确的CE测试，仅需几个周期即可估计电池寿命。 |

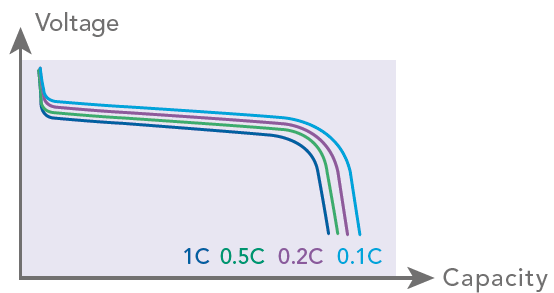

充放电率电池在不同电流下充电和放电，以评估其电压平台和电容如何保持。这种测试结果经常用于产品开发过程中调整活性物质的比例，以及验证动力电池快速充放电的性能。 |
可选校准系统和系统附件
电池电池测试系统自动校准器
Chroma A170103是一个完整的自动化校准和验证设备，具有各种高精度校准标准组件，内置可编程测试任务。Chroma A170103适用于Chroma 17010产品高达150A，以亚博app下载网址确保设备保持其高精度和可追溯性。
•一致的标准验证:减少人为错误和测试变量。
•高效校准和验证：降低劳动力成本。
•自动生成报表:管理维护记录和可追溯性。

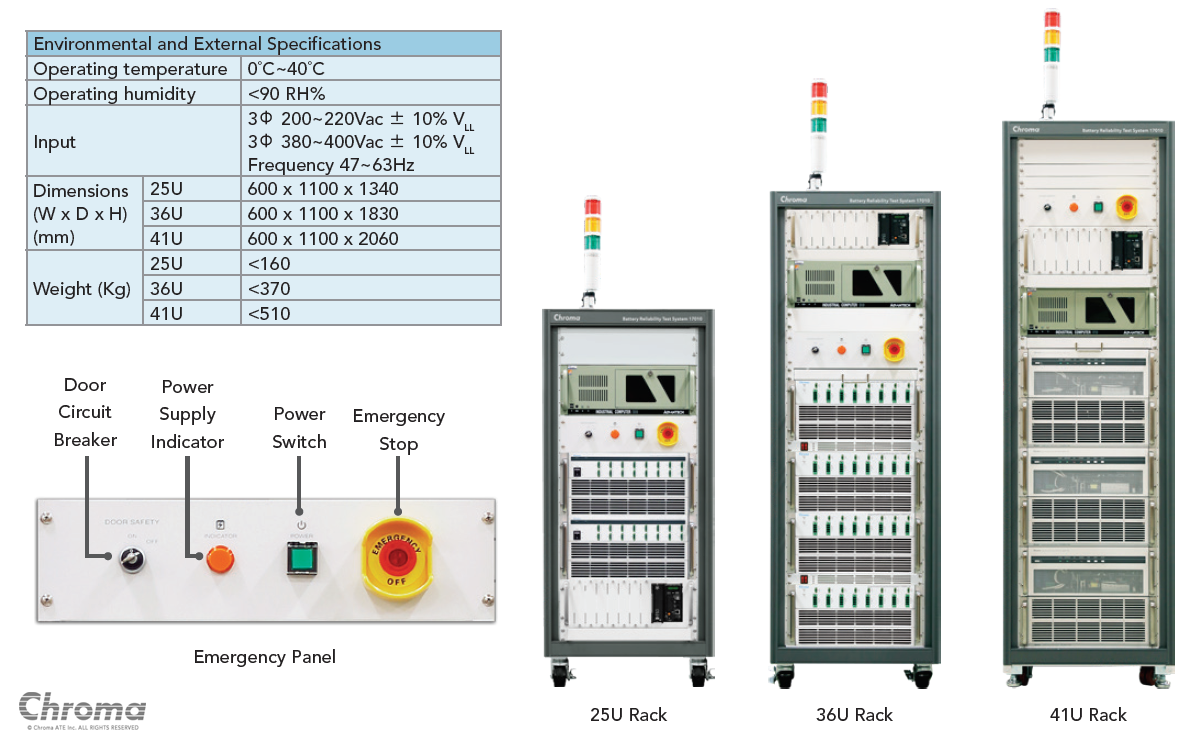

环境及外部规格
