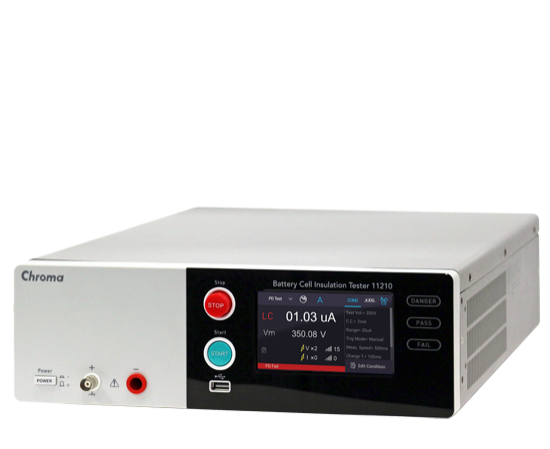

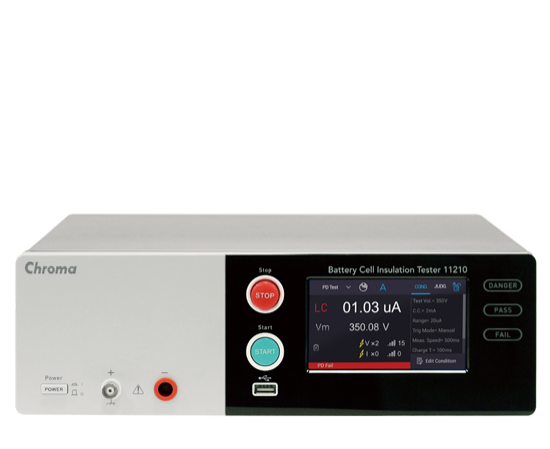

浓度11210电池绝缘测试仪是一个仪器用于准确测量泄漏电流(LC)和绝缘电阻(IR)电池的果冻卷/干电池以及各种绝缘材料。除了标准LC /红外测量,11210有一个独特的功能,检测局部放电(PD)或闪络发生在绝缘材料在高压绝缘测试过程。与PD检测电池的电解质填充之前内部状态,可以过滤掉有缺陷的产品在进入下一阶段生产防止可能发生的潜在危险。亚博app下载网址与传统的绝缘测试方法相比,浓度11210提供了一个全新的概念对电池质量的检验和评价。
有足够的充电电流能力,11210年可以很容易地实现高速测试自动执行测试序列。定期绝缘测试的顺序在目标应用程序“充电→住→测试→放电”这个序列可以自动执行20或少一个DUT女士(测试设备);意义测试生产线可以实现过程中执行利率50个人电脑/秒或更多。
浓度11210措施广泛的LC,从10 pa与7范围20 ma电流测量提高准确性。auto-range函数也可用于新DUT快速和容易操作。
11210年因特殊电路中使用浓度,不需要额外的时间PD检测功能。LC /红外测量和PD检测测试可以同时执行,测试结果将自动报告。因此,高速测试< 20 ms / DUT是可实现的,即使LC / IR和PD测试被执行。
在传统的绝缘测试,联系检查一个完整的可靠性测试是至关重要的。DUT的相貌平平很可能在测试期间视为“通过”,而真正的绝缘测试尚未DUT上执行。因此,一个“falsegood”条件可能发生和DUT缺陷可以通过为好。特别是如果DUT的绝缘电阻非常高。接触11210年浓度检查功能采用先进技术即时检测那些不让安全联系人在测试。只需要5 ms做彻底检查测量之前和/或之后联系。
锂离子电池的安全性问题

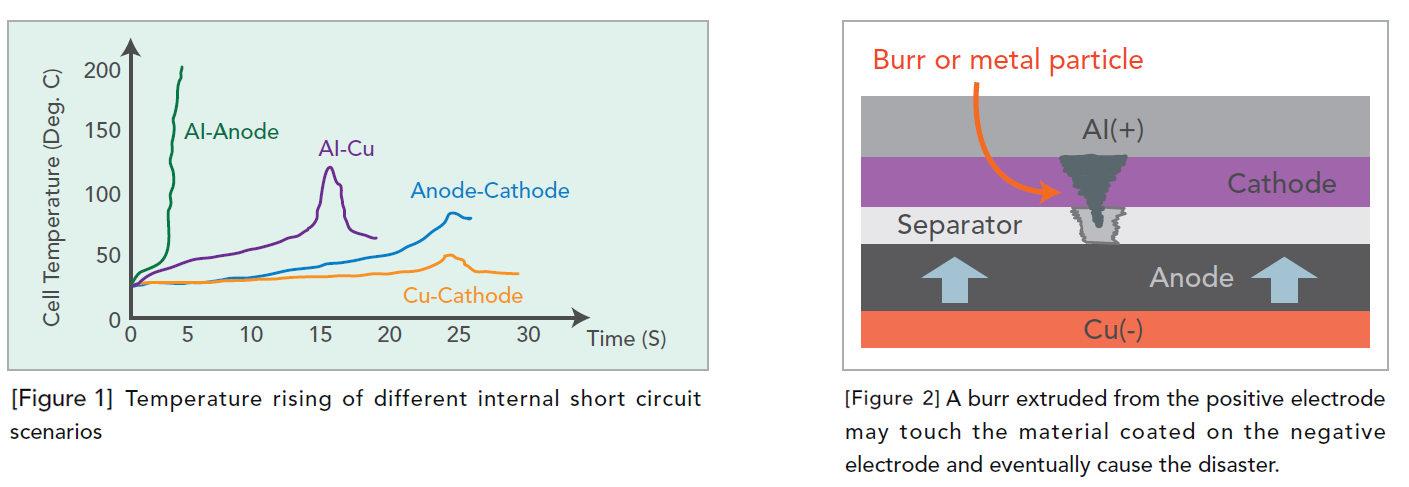

火灾或爆炸的后果锂离子电池(自由)是越来越关注。随着技术的进步,自由能量密度的增加对消费者构成进一步的风险。为了消除火灾或爆炸的危险,必须解决的根本原因和有缺陷的单位必须过滤掉之前进入消费市场。最近的研究表明之间的内部短路正极材料(铝)和涂在负电极(阳极)细胞内的根源火灾或爆炸(图1)。毛刺在金属电极或污染粒子分离器内会引起这种内部短路。(图2)。

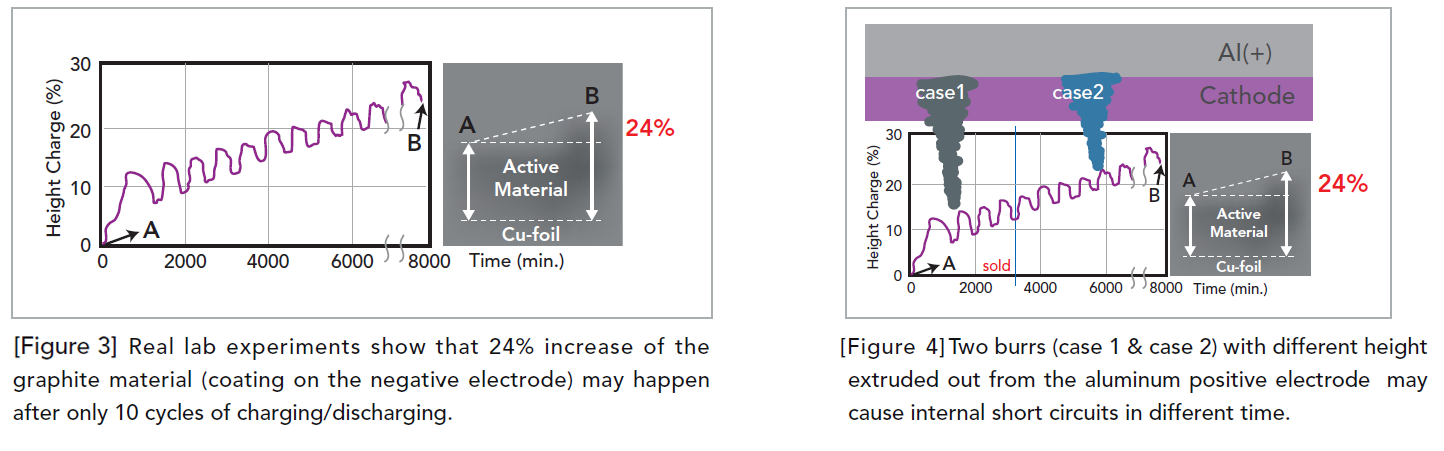

研究还表明,在负极材料涂层(通常是石墨)将扩大在收费阶段,扩大到24%或更多的充电/放电循环重复。它可以继续扩大,直到铝板上的毛刺终于接触到负极石墨涂层,导致火灾(图3)。通常会有几种充电/放电循环进行发货前的电池工厂。让我们举一个例子,两种情况下有缺陷的细胞存在于生产线,并且每个都有一个单独的毛刺高度或长度不同的铝板(如图4例1和例2)。案例1将在第二个充电周期检测到工厂,由于毛刺触动到阳极。然而,在大多数情况下,第二个才能发现更多的充电周期后,很容易发生后到达消费者。
PD检测和测量功能

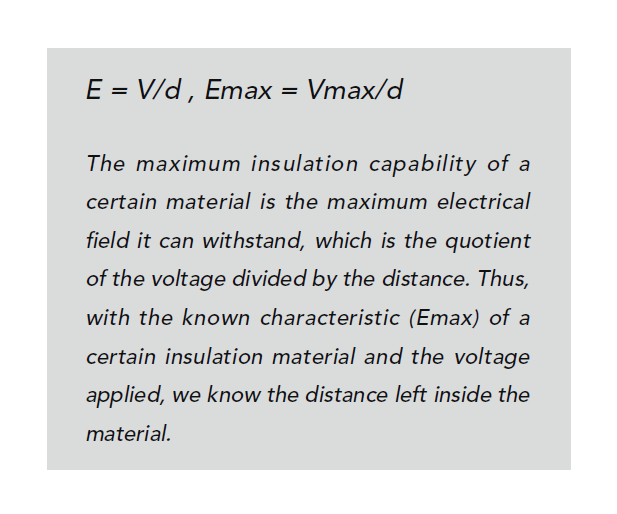

浓度的局部放电(PD)检测功能11210有能力探测到这些缺陷在电池电解质填充之前在干电池阶段。当电极金属板上有毛刺或缺陷(杂质粒子)在绝缘层(分隔符表)在干燥细胞,它们之间的绝缘距离离开是缩短但不是卖空。在大多数情况下,他们不能检测到常规绝缘LC /红外测试,由于内部短路时不存在执行测试。11210是唯一的工具可以帮助你发现可能的短裤在早期阶段失败之前发生。用适当的测试电压和适当的PD阈值水平集,11210可以帮助你“测量”之间的“有效距离”离开负电极和石墨材料(见右边方程和解释)。
浓度11210电池绝缘测试仪检测任何PD或电池内可能发生闪络。有两个阶段的检测,11210年采用不同电路使用。第一个阶段是在CC(恒流)模式11210年指控DUT用户设定的恒定电流。在这种模式下,11210年将监控电压水平,其斜率。电压斜坡上的任何故障或任何意想不到的变化斜率将检测到的11210年,报告为PD出现(如图所示
)。第二阶段是在简历(恒压)模式。在这种模式下,只有稳定的泄漏电流应该存在。因此任何不寻常的和突出的脉冲电流波形通常是异常放电的结果(即PD或闪络)也会发现和报告的11210作为PD出现(如图所示
)。11210不仅检测浓度,但也大致措施PD脉冲的大小在这些模式(注* 1)。(请参考图5说明)。

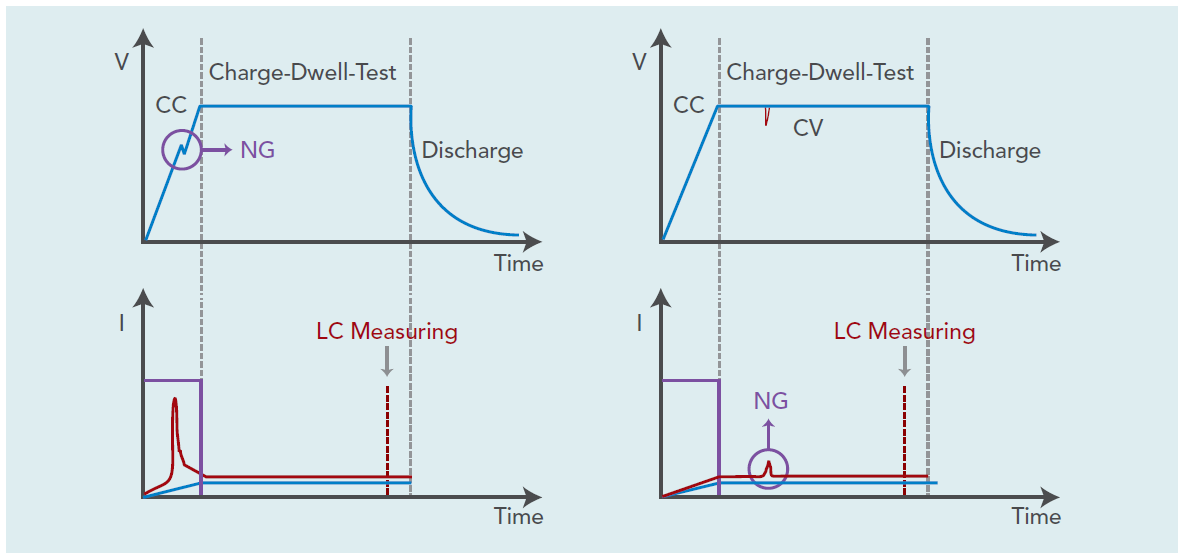

 ▲(图5)PD /闪络检测在CC(充电)和简历(测量)阶段 |

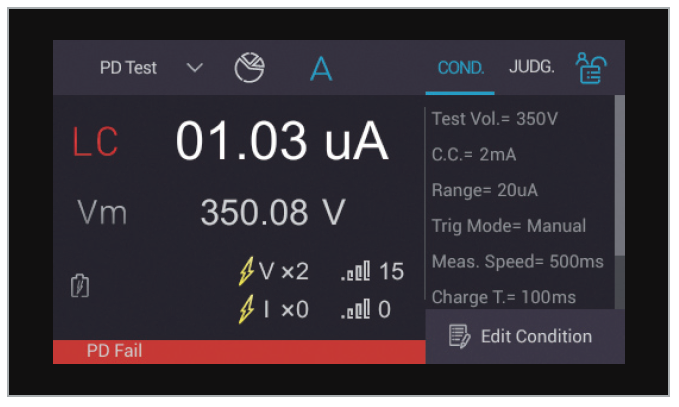

 ▲(图6)PD CC和简历中发现模式和11210年报道 |
无论是在CC模式或简历模式,11210年能够检测那些PD事件出现的次数多达99项(图6)。要么出现的数量和大小可以设置的阈值水平通过/失败标准,这是非常有用的在测试各种设备在生产线具有不同特点。
注意* 1:在PD脉冲放电量的测量是最精确的脉冲持续时间短于100年美国,以及连续脉冲之间的时间间隔大于300。
由于卓越的PD检测和测量能力,浓度11210可以完成任务,普通LC /红外仪、耐压测试仪不能。普通LC /红外计或耐压测试仪只能测量泄漏电流的平均值在一定时间间隔,但无法监控每一个细节的电压和电流波形。此外,11210年提供了超稳定的测试电压纹波和噪声的一些mini-volt,使它看起来非常轻微的故障电压或电流波形。(图8)显示了你,没有考虑电压波形的细节,小PD或闪络DUT内不能被检测到。

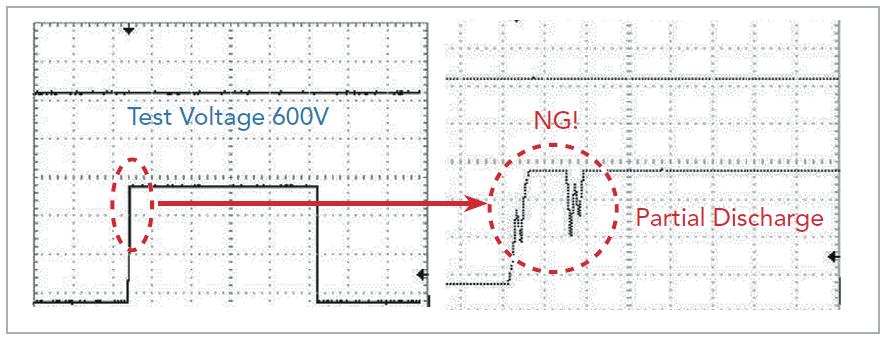

▲(图7)没有考虑电压波形的细节照片(左),你看到什么异常。浓度11210调查的细节,我们可以观察到两个PD的事件发生,在CC模式中,另一个在附近的简历模式(右)。
在情况下,工程技术人员需要审查实际的电压和电流波形DUT失败(失败由于PD)测试完成后,浓度11210提供了一个先进的选项,可以存储从每个设备的电压和电流波形测试。缩放功能允许用户查看波形PD事件的详细信息。因为他们捕获和记录,可以执行额外的分析和研究研发和/或QA部门。
与11210年电容器测试应用程序
浓度11210是下一代和高级版本的前身11200电容器LC /红外计。11210包括更多样化的功能具有较高的准确性,然而,保留所有在11200年发现的主要功能和能力。因此,11210也是一个先进的LC /红外仪对所有类型的电容器(图8)。
生产线,11210年能够以非常高的速度测试电容器(~ 20 ms / DUT)与合适的夹具。此外,它有一个非常广泛的LC /红外测量的准确性。浓度11210新标准绝缘检查和测试仪器为所有电容器生产线。
尽管PD检测功能是专门为绝缘检查电池干电池,它还提供了一个明确的期间发生了什么在一个电容器测试。从11210年收集的数据,用户可以进一步加强或改善绝缘的绝缘质量保证最高的质量。
如前所述,在一个典型的绝缘测试,4阶段按顺序执行,这是“充电→住→测试→放电”(图9)。浓度11210允许用户程序所需的时间间隔分别前3个阶段。每个女士可以设置在5到9.999秒。“住”是特别重要的阶段。对于大型和纯电阻设备绝缘电阻或电容器电容大但低,用户必须允许足够的时间“住”的实际测量。长时间“住”是必要的让充电电流安定下来,这样它不会影响泄漏电流测量。11210年这些参数非常灵活的编程,并能够自动执行这些4阶段序列。电容器生产测试,浓度有知识和技术协助客户建立一个可靠的嵌入式测试或提供一个完整的交钥匙解决方案。
 ▲(图8)框图的LC /红外测量测试11210 DUT的电容器 |

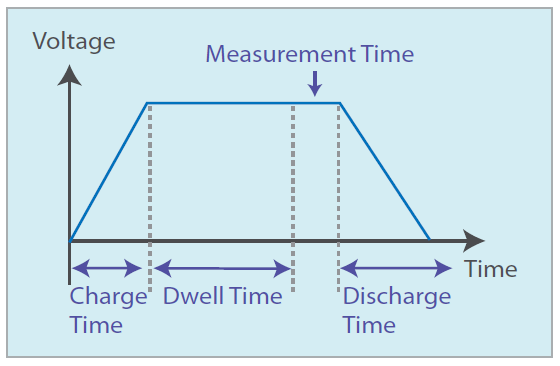

 ▲(图9)时机和定期绝缘测试序列 |
