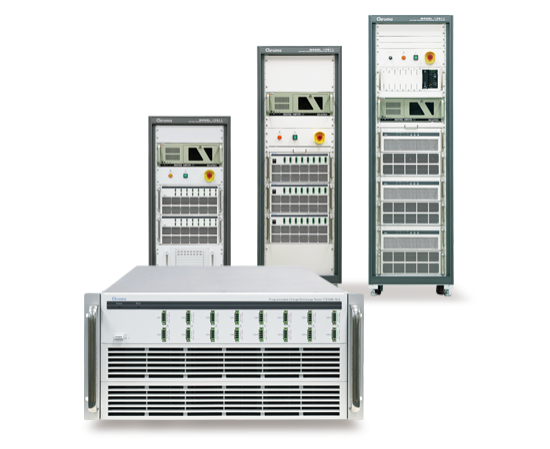

Chroma 17011电池电池电荷和放电测试系统是一个专门设计用于测试锂离子电池（LIB）电池，电气双层电容器（EDLC）和锂电容器（LIC）的高精度系统。它适用于产品开发，质量控制，有助于特征研究，周期生活测试，产品筛选和质量评估。
Chroma 17011具有用于不同应用的线性电路和再生AC/DC双向模型。线性电路测试系统具有极低的输出噪声和高测量精度，适用于测试中小型储能组件。具有高效率，节能，低加热和稳定的测量能力的再生双向测试系统适合测试中和大尺寸的储能组件或电源类型电池电池，并适合绿色能源低碳排放的产生。
除了常用的恒定电流（CC），恒定功率（CP），恒定电压（CV），恒定电阻（CR）和REST测试模式外，Chroma 17011还配备了波形模拟功能和包括DCIR，包括DCIR的测试项目符合国际标准的HPPC，EDLC电容和EDLC DCR，因此使程序编辑和测试结果分析变得更加容易。
Chroma 17011测试系统具有嵌入的灵活软件编辑功能，可以为每个通道创建基本的充电/放电或复杂的周期测试以独立运行。该程序可以编辑逻辑决策以跳跃或输出变量，以及暂停或简历。它还具有数据保护功能，可以在停电或断开通信的情况下将数据牢固地存储在非易失性存储器中，以防止潜在的数据丢失并在重新启动后恢复测试。
由于安全对于测试锂离子电池电池至关重要，因此Chroma 17011的设计提供了多种安全保护。在开始之前，接触检查和极性检查避免在连接差下进行测试。在测试过程中，除了预装硬件电路保护外，用户还可以自定义固件以检测过电压（OVP），过电流（OCP），超级容量（OQP）（OQP），电压 /电流变化（ΔV /Δi），loop抗性和其他抗性和其他障碍，以避免使用。锂离子电池电池。

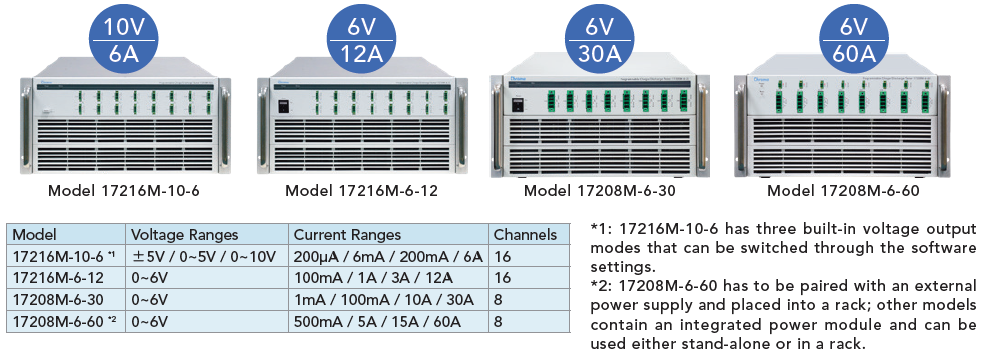

线性循环测试系列
高精度 - 提高产品质量
- 电压 /电流测量精度：F.S。±0.015％/±0.02 f.s。

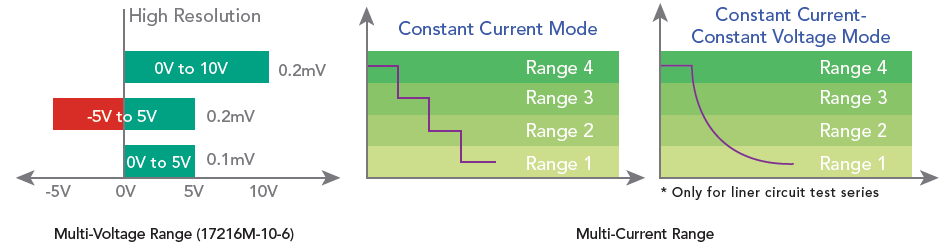

- 电压输出范围很大：配备了0V至6V输出范围，并且特定的型号允许在三个内置电压输出模式之间切换。电压测量值最高为0.1mV。
- 多范围测量设计：提供各种电流或电压范围（取决于模型），以极大地提高测量精度和分辨率。当前范围会自动切换，并且在恒定电压模式下没有电流输出中断。
快速电流响应 - 适用于各种高速瞬态测试应用
- 当前响应时间（10％至90％）<100μs *
- 支持动态波形以模拟快速变化的电流和功率状态
*注意：当前的响应时间<100μs适用于17216M-10-6型号，其他UUT的阻抗将略有不同。

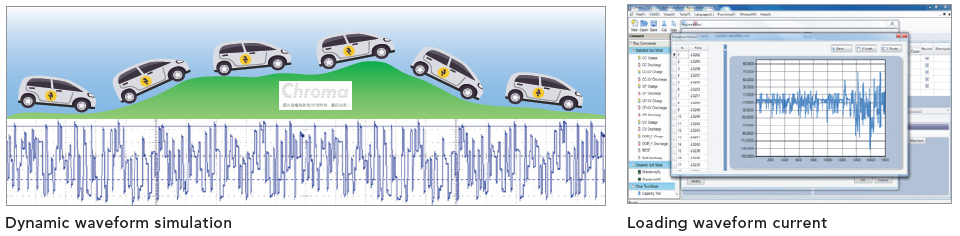

动态波形模拟
- 当前和动力动态充电/放电波形，模拟汽车驾驶或其他现实生活应用的实际电池使用情况
- 从Excel文件导入电流和电源波形
- 在每个频道中节省1,440,000点，以进行长时间的动态测试
- 最小化数据输出的时间间隔：10 ms
再生双向测试系列
能源回收 - 最佳用电利用
|
 |
高精度 - 提高产品质量
- 电压准确性：±（读数的0.02％ + 0.02％的F.S.）
- 当前准确性：F.S。的±0.05％

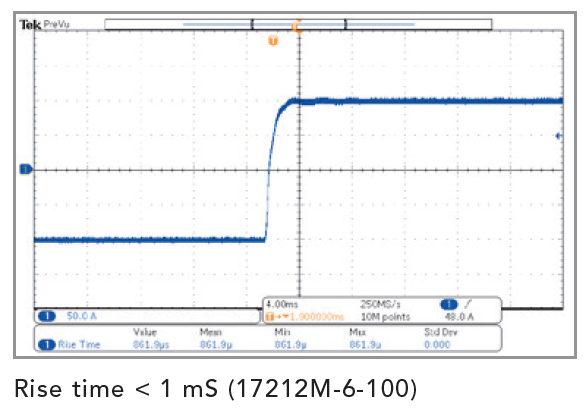

快速电流响应 - 波形模式
 |
|
功能
高频采样测量技术 - 提高测量精度
- v / i抽样率：50 kHz（ΔT：20μs）
通常，电池测试人员使用软件读取电流值以计算功率；但是，在计算动态电流容量时，数据采样率有限可能会导致较大的错误。通过提高采样率并使用双重整合方法，Chroma 17011能够以更高的精度提供能力计算。当电流发生变化时，数据不会丢失，并且传输速度不会受到影响。
*注意：当前响应时间<100μs适用于型号17216M-10-6，其他UUT的阻抗将略有不同。

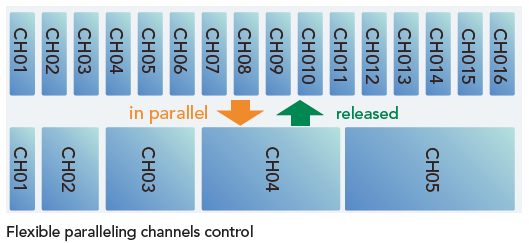

输出的灵活并行通道
该测试系统允许平行通道的灵活设置，以便为多通道和广泛测试范围提供更高的电流应用，从而使Chroma17011适用于各种UUT。
- 易于通过支持全范围产品的软件与测试人员通道平行亚博app下载网址
- 适用于高比率充电和放电测试或多元化电池测试应用
数据保护和恢复
功率损失数据还原机制：电源丢失后，PC将自动恢复已经写入数据库的测试数据的数据状态。用户可以选择恢复或重新启动测试。

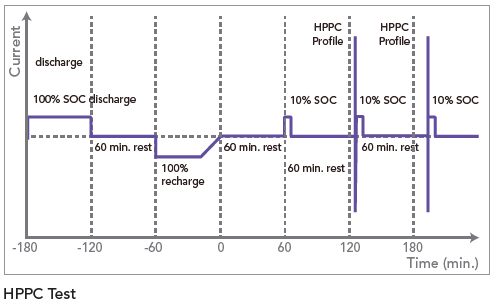

HPPC测试应用程序
HPPC是由USABC（美国高级电池联盟）开发的，用于混合动力和电动汽车的电池电源性能。在电池操作电压范围内，该过程主要建立了排放和功率深度之间关系的功能，其次，通过电压和电流响应曲线建立了放电的深度，导电电阻和极化电阻函数收费。测得的电阻可用于在以后的生命测试及其等效电路模型开发中评估电池的电力衰退。Chroma 17011具有一个灵活的编辑程序，可以进行HPPC测试。
电池DCIR测试申请
电池DCIR测试申请

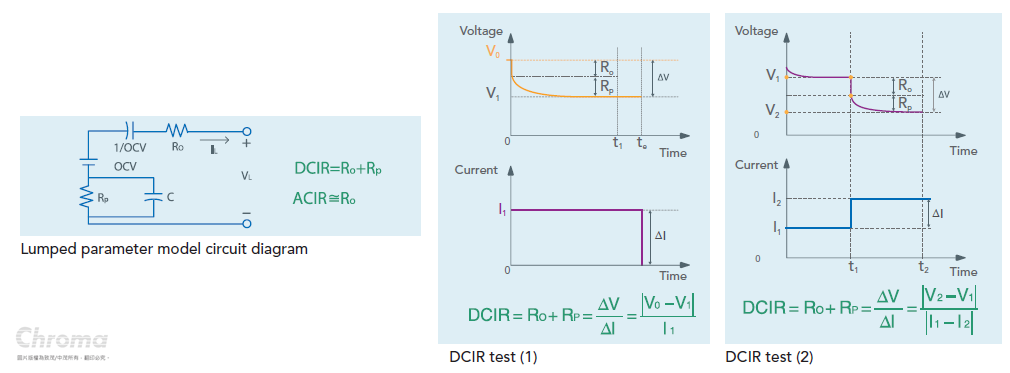

内部电阻值与电池的充电/放电率有关。内部电阻值越大，温度升高时效率越低。根据锂离子电池当量电路模型，传统1KHz LCR仪表的ACIR测量只能评估影响瞬时功率输出的电池的导电电阻（RO），但无法评估产生的极化电阻（RP）在电化学反应期间。DCIR评估包括在连续电源应用下电池实际极化效应的ACIR。
Chroma 17011包括两种类型的DCIR测试模式：DCIR测试（1）使用由一步电流的变化引起的电压差计算DCIR值，DCIR测试（2）使用由DCIR值使用由DCIR值使用由DCIR值来计算DCIR值。更改两步电流。用户可以选择所需的测试模式，并在没有任何手动计算的情况下自动获得符合IEC 61960标准的结果。
电池容量测试应用从充电/放电开始到达到截止状态的电流与时间的整合到截止状态。比较结果对于分析产品之间的性能差异很有用，常见测试项目包括当前比率和温度特征测试。亚博app下载网址电流，电压测量和更快的采样的较高精度，可以更准确地区分电池电池容量的差异。 |

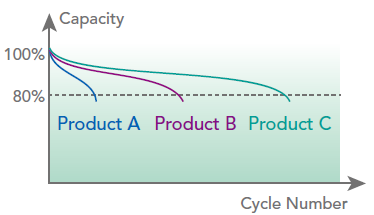

电池周期生命测试应用循环寿命是电池最重要的测试项目之一。根据实验目的，它通过反复的充电和放电条件测试相同的电池，直到容量下降至80％，并计算循环数量。周期生命测试可用于评估电池性能或定义适用的使用条件。 |
库仑效率测试应用当电池充满电然后完全放电时，库仑效率（CE）由电荷/放电能力比计算。良好的电池具有较高的库仑效率，需要高精度和稳定的设备来区分差异。精确的库仑效率测试可以仅使用几个周期来估计电池寿命。 |
增量能力分析应用高精度电压测量和ΔV采样函数可以绘制DQ/DV与电压曲线图相对于电池电池特性和容量降解。 |
EDLC测试应用程序

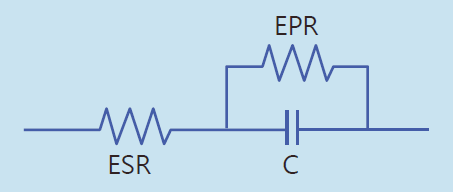

 ▲EDLC等效电路模型开发 |
经典EDLC的等效电路模型开发包括等效串联电阻（ESR），电容（C）和等效平行电阻（EPR）。ESR用于评估充电/放电期间EDLC的内部损失和热量；EPR评估EDLC长期存储中的泄漏效应；C评估EDLC循环寿命。 这些参数不容易直接在实验室中进行测量。研究人员需要数据分析和复杂的计算来确定这些重要指标。Chroma 17011配备了IEC 62391测试标准，用户可以使用电荷/放电测试获得EDLC参数值，以评估EDLC特性和循环寿命。 |
 ▲EDLC端子之间的电压特性 |
EDLC直流电阻（DCR）和等效串联电阻（ESR）测试应用Chroma 17011提供符合测试标准IEC 62391的EDLC直流电阻测试功能。在测试之前，EDLC必须为CV充电。容量测试是通过上述排放电流排放CC。放电完成后，将线性截面在放电曲线上获取，并将其扩展到放电时间，然后获得额定电压和排放电流的电压差以计算DCR值。 |
 ▲EDLC端子之间的电压特性 |
EDLC电容（C）测试申请根据IEC 62391测试标准的直线近似方法，在测量电容（C）值之前，首先需要通过CC-CV充电模式充分充电EDLC。容量测试是通过上述排放电流排放CC。然后，在放电曲线上两个参考点的电势差（ΔV）相对于时间差（ΔT）和放电电流（i），以计算EDLC的电容值。 |
 ▲EDLC端子之间的电压特性 |
EDLC组合DCR和C测试申请Chroma 17011还具有直流电阻（DCR）和电容（C）合并测试应用。在相同的CC-CV充电和CC放电条件下，用户可以在所选参考点中使用电势同时计算EDLC的DCR和C值以节省测试时间。 |
充电/出院性能和循环生命测试应用
内置的直流电阻（DCR）和电容（C）测试模式可以与周期功能和可变设置测试条件结合使用，以测试EDLC负载耐力和可靠性。测试后，用户可以直接导出DCR与周期数量和容量与周期编号的报告，以分析EDLC故障和恶化机制。
 ▲EDLC端子之间的电压特性 |
库仑效率测试应用Chroma 17011配备了低噪声，自动切换电流范围和截止报告，以快速输出准确的电流/放电。库仑效率（CE）由电荷/放电能力比计算，这表明EDLC内部容量转换为可用容量。高度准确的CE是区分产品之间差异的重要标记。亚博app下载网址 |
 ▲EDLC端子之间的电压特性 |

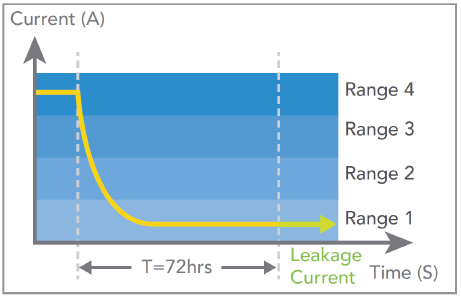

泄漏电流测试应用EDLC泄漏电流测量值通常需要进行CC-CV充电，直到特定时间，然后测量这种微小的充电电流，该电流被视为泄漏电流。Chroma 17011 CC-CV模式可以自动更改电流范围而不会中断。在稳定的电压下，电流范围可以小至200μa。 |
 ▲EDLC端子之间的电压特性 |
自放电测试申请Chroma 17011还具有内置的自放电测试模式，当EDLC充满电时，可以测试设定时间段的充电/放电。当此模式启动时，系统将切断测量电路以提供理想的开路，并仅测量起始电位（V1）和截止电位（V2）。该软件可以自动计算电势差（ΔV）。 |

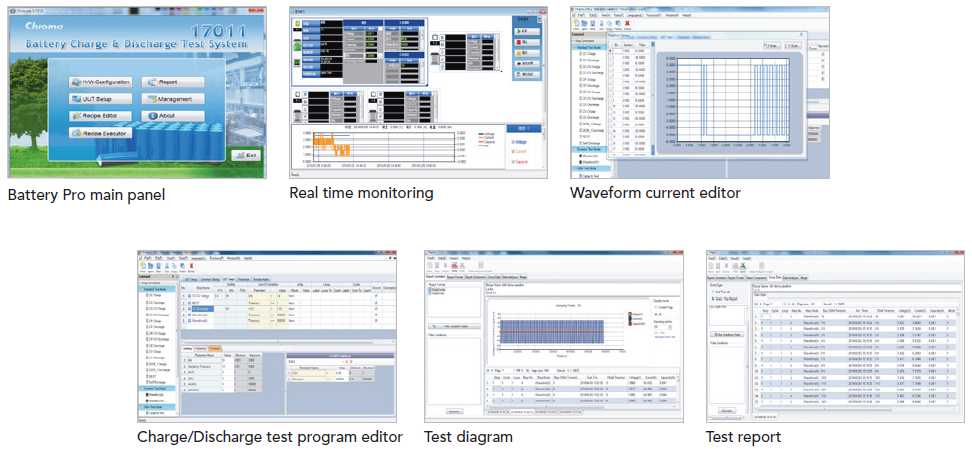

图形软件操作接口
Chroma 17011测试系统由具有用于测试储能产品的功能的计算机软件控制。亚博app下载网址安全，稳定且友好的操作接口使用户可以快速执行设置和测试。
- 支持英语，传统中文和简化的中文界面
- 实时多通道DUT状态监控
- 安全管理：设定安全管理的用户权威
- 故障记录跟踪：每个通道的独立记录异常，电荷和放电保护将在检测到异常情况时中止测试
食谱编辑
- 每个食谱500步
- 双循环（周期和循环），每循环的重复计数为999,999
- 子配置功能：调用现有食谱
- 测试步骤：CC / CV / CP / CC-CV / CP-CV / CR / REST / WOVEFORM / DCIR / C / DCR等
- 截止条件：时间 /电流 /容量 /功率 /变量，等等。
- 逻辑操作：下一个 /结束 /跳跃 /如果然后
食谱执行
- 操作模式：开始 /停止 /停止 /暂停 /简历 /跳跃 /保留暂停 /修改在测试期间
- 显示接口：图形显示 /表显示
- 即时监视窗口
统计报告
- 能够定义报告格式并将其导出为PDF，CSV和XLS文件
- 图形报告分析功能允许自定义报告，例如周期寿命报告，Q-V报告，v / i / t时间报告等。
系统集成
- 通过软件与环境室集成，以同步电荷/放电测试的设置条件
- 通过软件与多功能数据记录仪集成，以在充电/放电过程中读取和设置多个温度记录。将这些条件更改为保护或截止条件

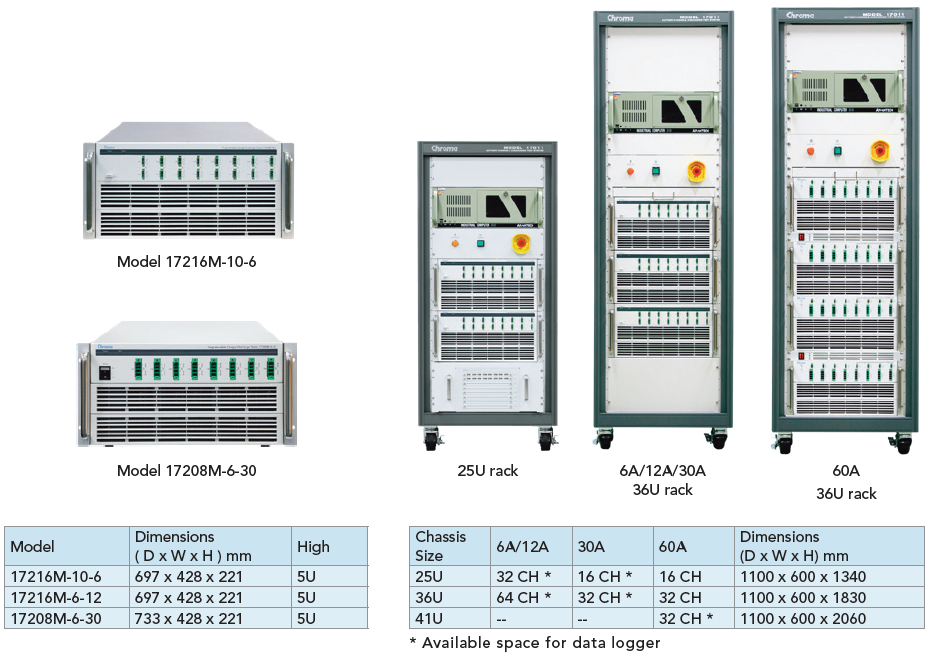

外部结构

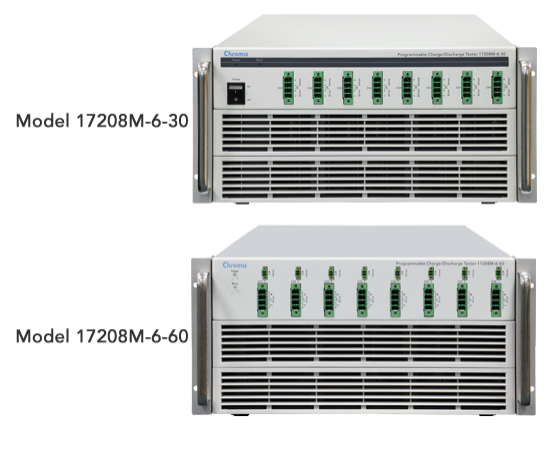

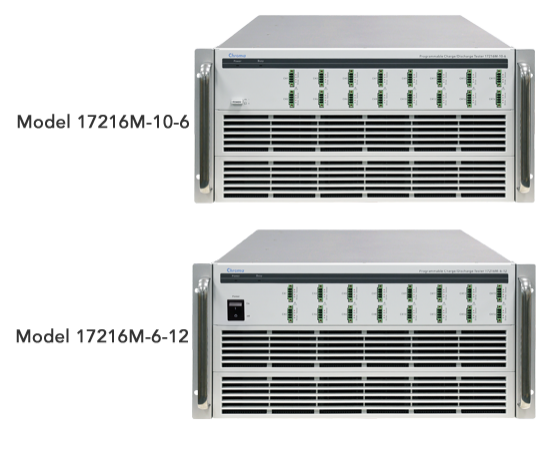

线性电路模型
测试仪可以独立使用，以占用很少的空间，这适合在台式机上执行的少数测试。当测试仪配置有更多的测试通道时，可以将其集成到标准的19英寸架子中供使用。由于通道号是可扩展的，因此可以根据用户要求配置该系统，并且最多可以通过一台PC控制64个通道。

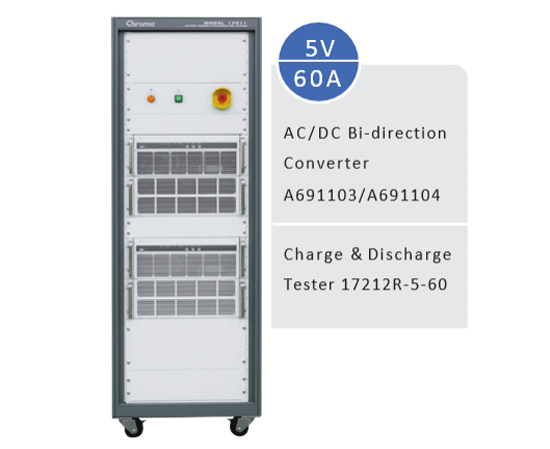

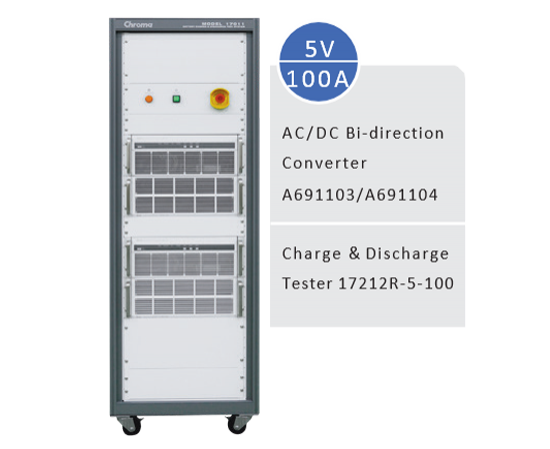

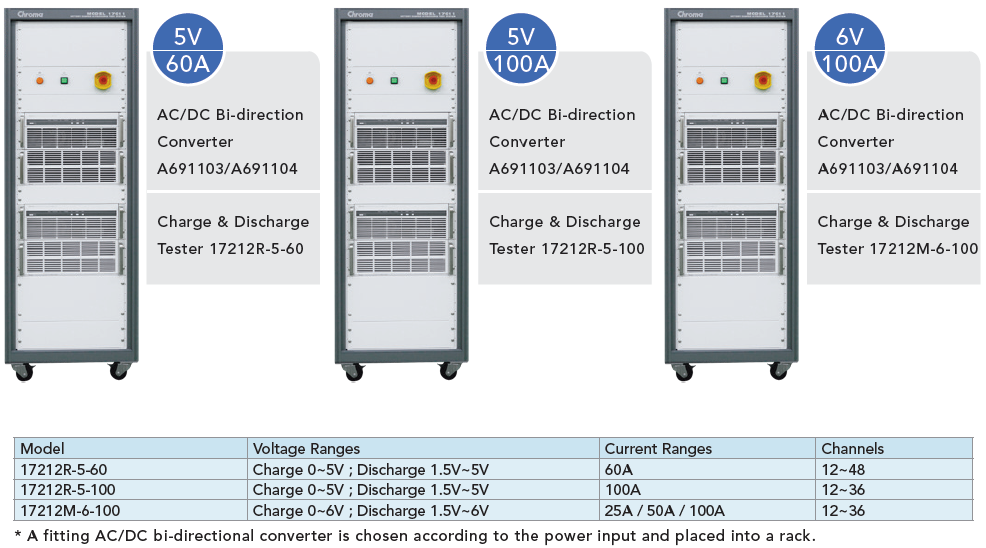

再生模型
充电/放电测试仪和AC/DC双向转换器可以集成到标准的19英寸架子上供使用。由于通道号是可扩展的，因此可以按照用户要求配置系统，并且最多可以由一台PC控制48个通道。
