关键功能
- Test frequency 20Hz~200kHz / 20Hz~1MHz
- 转弯比，阶段，L，Q，LK，ACR，DCR，CP，销短，平衡
- Basic accuracy: 0.1%
- 三种不同的输出阻抗模式
- Scan unit/box including:
- 20CH扫描测试单元
- 80ch scan box
- C.T.测试固定装置

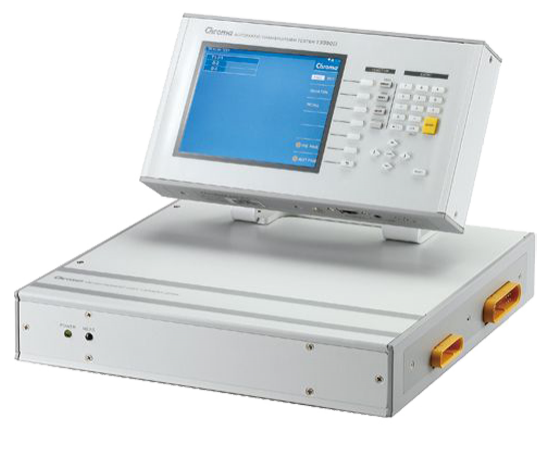

Chroma 13350是从多年的营销经验和累积结果中获得的，是最新一代的自动变压器测试仪，不仅保留了旧3250型号的优点，而且还具有许多新功能，包括测量单元和扫描盒的组合，以减少测量误差由长线引起测试固定装置和80/20通道扫描框支持，用于测试条件备份的USB接口，LAN通信接口，测试频率/电压/速度的单独设置，故障锁定功能和自动测试。它解决了当今变压器行业生产线上发生的性能和质量问题以及人类错误。
对于INS TANCE：为了减少生产线上的人类er ror，13350失败锁定功能能够锁定缺陷DUT（测试的设备），以防止其不小心流出。为了减少放置时间，13350自动测试功能可以直接进行测试而无需按下触发键。此外，13350采用双CPU的设计，通过同时处理测量和显示单元来提高测试速度。
13350的补偿功能可以打开/缩短单个通道，以解决各种固定装置上的不同布局，以解决错误。
13350 provides 20Hz~200kHz / 20Hz~1MHz test frequency and scan test items to cover low voltage test parameters for various transformers including Inductance (L), Leakage (Lk) , Turn-Ratio, DC Resistance (DCR), Impedance (Z), Stray Capacity (C), Quality Factor (Q), Equivalent Series Resistance (ESR), Pin Short (PS), Winding Phase (PH) and Balance.
适用的选择选项
- A133502 20频道扫描盒

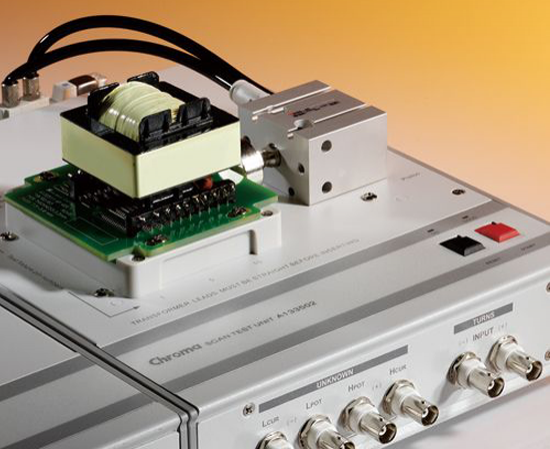

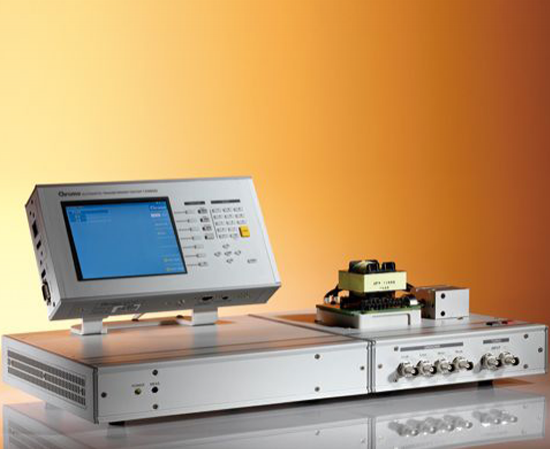

13350 uses split screen that allows the measurement unit to integrate the 20 channels scan box without using any connecting wires to reduce measurement errors. Furthermore, the 20 channels scan box has external standard test function that can perform verification test directly without any act of disassembly. - A133505 80 Channels Scan Box
13350 along with 80 channels scan box can mainly offer three different applications:
(1) RJ-45 & LAN Filter test solution that can test up to 80 pins one time.
(2) Transformer automation solution that can place 4 transformers on one carrier for scan test simultaneously.
（3）岛型生产线规划，该计划提供了一个时空多路复用模块，以提高设备利用率。 - A133506 C.T.（当前变压器）测试固定装置
当13350与A133506 C.T.合作时测试固定装置，它可以通过放入C.T。直接地。
