热电冷却器(TEC)模块是一个固态器件,可以使用当前控制热流。它在小型温度控制是非常有用的,提供快速温度响应和超高温度稳定。TEC温度控制设备也可以非常紧凑和绿色。没有机械运动或热/冷物质消费是必要的。
浓度的先进TEC控制器有很好的温度监测引擎,它允许2衣架式热电偶输入。引擎内部稳定的冷端温度0.001℃,0.01℃的温度分辨率和控制可以实现稳定。TEC司机使用过滤PWM架构,获得普通PWM驱动程序驱动功率效率高,但柔滑电流调制DC-like输出。对电磁敏感的测量非常重要。
浓度的先进TEC控制器的另一个重要特性是真正的TEC PID自动调节功能。浓度的先进TEC控制器具有独特的自动调整算法来保证最好的控制和温度响应。稳定的温度分辨率,0.01℃,经常达到热平台的尺寸和几何形状无关。
浓度高TEC驾驶能力是另一个值得的先进TEC控制器。浓度的先进TEC控制器提供300 w和800 w大功率TEC开车。更多的TEC驱动功率意味着广泛的温度范围内,温度响应更快,大平台的应用程序。对于类似的准确性和稳定性,浓度提供了最好的侦探之一驱动功率在市场价格的比率。
优秀的热响应,温度精度,控制稳定
TEC模块是一个双向的热泵控制电流。所以与TEC温度控制系统模块可以达到高于或低于环境温度。与传统的温度控制方法相比,这是紧凑,快速响应,并使用只有一个控制器。
尽管有许多特色TEC模块,用户还需要好TEC控制器的所有好处。浓度的先进TEC控制器是专门为高校TEC温度控制的最优性能。改变温度可以很快从一个到另一个。没有过度或最小过度接近目标温度。当热扰动发生时,即使对于一个100 w开关微扰,色度的先进TEC控制器通常可以减少温度变化小于1℃在几秒钟内。温度稳定性而言,色度的高级的TEC控制器提供0.01℃稳定在大多数情况下。

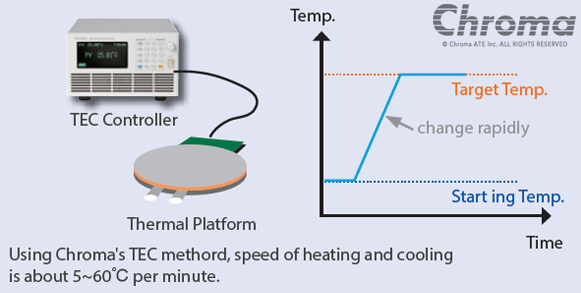

使用浓度的侦探方法,上升和下降的温度大约是5 ~ 60℃/分钟。
高驱动能力
有许多小市场输出功率TEC控制器主要用于小型设备和小规模的实验室测试。随着技术的发展,更高的TEC驱动功率比以前是要求在许多新的应用程序。例如,测试太阳能电池大于4英寸广场从-20℃到85℃需要超过100 w TEC驱动功率,更不用说阳光的热负荷可以30 w或更多。高led照明非常担忧他们的热性能。30 W-LED模块测试从-20℃到150℃还要求高TEC驱动功率。

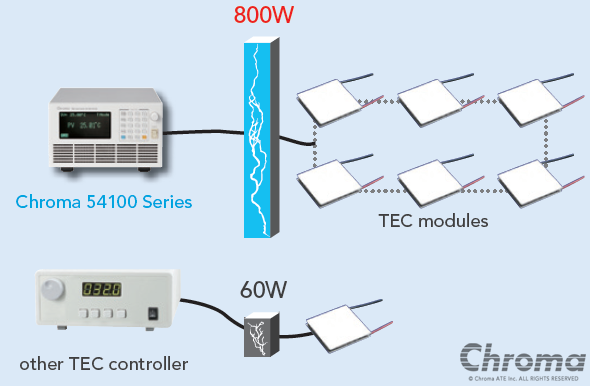

浓度的先进TEC控制器可以提供300 w / 800 w TEC驱动功率,满足需求从小型到大型平台。在典型的应用程序中,许多的高功率TEC模块可以由一个控制器的输出。成本的每一个驱动功率,浓度提供了极具竞争力的解决方案。
温度精度高和分辨率
TEC控制器在市场通常使用热电偶精度约1℃和分辨率0.1℃。对于许多应用程序,这是不够的。例如,评级太阳能电池功率效率需要温度精度远低于1℃。相变的材料可能发生在0.1℃或更少。一些生化过程可以版本y对临界温度敏感。热管的热阻测量往往导致温度偏差小于1℃。一些高分辨率TEC控制器使用不同类型的温度传感器,如RTD温度IC,或热敏电阻。不幸的是,这些温度传感器可以为金属接触,有困难或太笨重测量感兴趣的点。

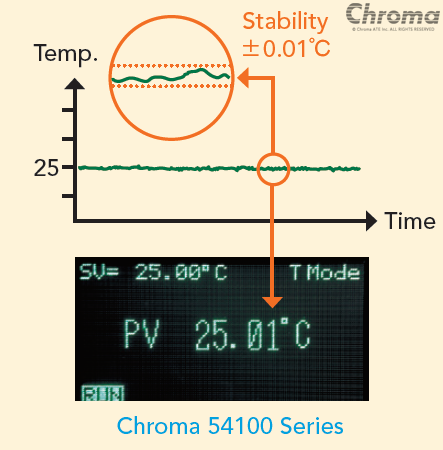

浓度的先进TEC控制器是基于热电偶的温度精度* 0.3℃和分辨率下降到0.01℃。用户可以利用简单的热电偶测量设置,同时保持高准确度和分辨率。这意味着用户可以实现测试结果重复性高,精度高,因此高的信心。

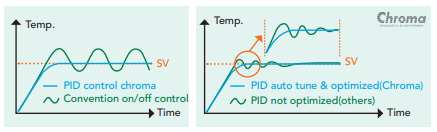

真正的大信号PID /自动调整TEC控制
PID控制是一个重要的特性良好的控制器。基本上PID参数描述系统的动态响应,可以是非常不同的从一个到另一个地方。它并不能保证一个成功的控制,除非适当的PID参数设置。是很痛苦的,耗时的手工搜索PID参数。所以一个先进的控制器应该功能PID自动调节功能。
许多其他TEC控制器使用小信号和单向的瞬态温度PID参数。这种自动调整方法可以仅供加热器温度控制,但并不总是成功的侦探控制。为了真正匹配TEC的热响应控制系统,色度的先进TEC控制器使用大信号和双向驾驶PID自动调整的方法。该专利方法导致的温度控制的行为,这是快速,准确,非常稳定。虽然一些其他TEC控制器需要一组PID参数每20℃间隔,色度的先进TEC控制器只需要一组最优PID参数(通常在40 ~ 50℃自动调谐)涵盖所有操作从-70到250℃。
软面板
用于色度的先进TEC控制器图形软面板允许直观的控制和测量。查看TEC电流和温度与时间曲线,记录数据到一个文件,并运行温度循环,增加子程序,等等,都是提供。PID参数、电流限制和其他重要的设置也可以读取和设置弹出设置窗口。
