浓度87001电池模拟器是一种精度高、可编程、双向直流电源电压源和电流源的功能。此外,该模型还可以用作多通道直流电源、电子负载。一个模拟器有16个通道和他们每个人可以设定电压和电流分别通过色度软件。
浓度87001电池模拟器可用于锂离子电池的地方提供一个可靠和安全的测试环境。装备电池管理系统(BMS)及其子系统可以测试电池用于电动汽车和储能电池,等等。
模拟器电压隔离通道,可以模拟480 -电池电池组(240 s2p,电压< 1000 v)串联连接。它是用来模仿的力量当充放电电池能量特征。这种高精度电池模拟器与灵活的电压源和电流负载调节电压和电流测量功能。每个通道提供0 ~ 5 v电压调整能力和0 ~ 5双向电流函数,与串行和并行功能之间的通道。当前可以增加平行的通道;此外,电池短路仿真测试可以执行通过电池管理系统(BMS)。百时美施贵宝测试可以直接执行即使电缆长度是5米长。
87001浓度可以单独使用电池模拟器用户开发软件或集成到一个功能齐全的BMS测试系统自动化测试来完成产品的快速验证。模拟器可以测试在主/从BMS产品或独立的架构。亚博app下载网址可选的高精度温度仿真可以通过色度的定制的BMS测试系统每个电池温度传感器模拟函数提供细胞的温度状态BMS进行测试。
模拟器有多种保护功能,如过流保护((OCP)、过电压保护(OVP),低压保护(UVP),风扇失败保护,和输出电路补偿电压,以确保一个安全的环境下进行的测试。
应用程序体系结构(主/从架构电池管理系统)

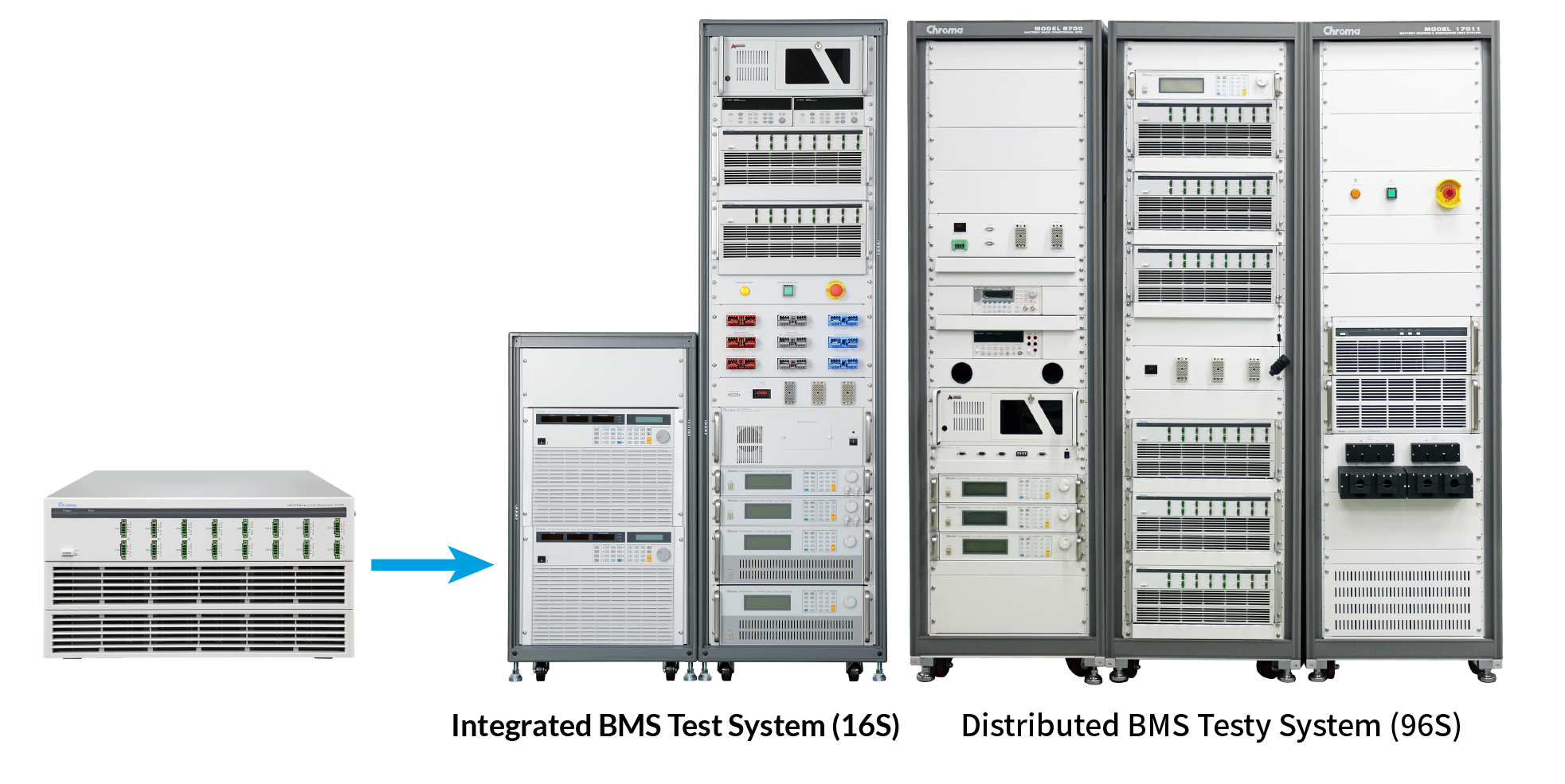

87001年电池模拟器可以模拟电压的电池串联,并提供电流平衡电路BMS董事会。集成到一个自动BMS测试系统时,87001年可以测试BMS董事会架构图如下所示。
电池状态并行和串行操作模式
- 对于应用程序来说,它需要超过16电池字符串,用户可以连接到15 87001模拟器系列的单位。
- 独立用户还可以通过以太网集线器连接每87001。以太网带宽是足够的,上层控制器可以执行同步远程控制,同时发出电压调制命令多个87001的电压控制响应时间小于10 ms为每个单独的单元。
- 240年代硬件配置可以达到2 p(电压< 1000 v)。模拟器支持共存连接通道的串联和并联,与自动并联电流平衡设计模式。
注意:电压控制响应时间(相位延迟时间)=上层控制器命令发送时间+ 87001命令处理时间+电压上升/下降时间。
精密电压/电流测量
浓度87001电池模拟器有电压源和双向电流源模式和一个内置的16位高精度a / D转换器。电压测量精度达到±1 mv (0.02% fs)与分辨率0.1 mv。
迎合市场趋势的主动和被动平衡设计,目前的测量分为四个范围,0 ~ 9 (< 500 ms)、0 ~ 5 0 ~ 500 ma和0 ~ 250 ua,准确率0.02% fs。为0 ~ 5(并联功率增加)范围,准确度±1 ma,满足大多数行业要求测试积极平衡设计电路和电流测量分辨率100 ua。
马为0 ~ 500范围,准确度±100 ua的f.s.(0.02%),满足大多数行业的被动需求的平衡设计和10 ua的测量分辨率。除了目前的被动测量平衡设计,也可以用来测量电池的电流消耗细胞监督电路(> 10马一般消费)。
顺序程序设计
电池模拟器有16个通道。通过软件界面,用户可以设置每个通道单独的电压和电流限制和控制设置,如输出电压的上升和下降,通道之间的同步启动。低输出噪声特性允许它保持电池的直流特性没有任何涟漪在动态负荷变化,及时保证一个稳定的直流输出。此外,此功能可以减少冲击电压引起的负载变化,否则会伤害到被测部件(UUT)。这使得一个理想的解决方案对非静态产品和测试应用程序需要一个可靠的直流电压源。亚博app下载网址
浓度87001电池模拟器提供了高速、可编程的,动态的,和双向加载模式少于100我们负载变化能力,模拟各种真实的负载电流波形。
▲同步启动时间区别频道< 2 ms
▲所有渠道的电压变化
▲低输出噪声< 0.35 mV rms
▲生成稳定的直流输出负载变化
▲高速电压响应< 1毫秒
系统集成和支持
- 浓度提供了两种类型的命令(通过以太网接口和CANbus计划将命令通过CANbus接口)以及虚拟仪器和Labwindow驱动程序,允许用户开发自己的应用软件控制的87001电池模拟器。
- 浓度的系统集成能力使我们能够提供定制的BMS功能测试自动化测试系统。
远程控制功能
▲87001年软面板
浓度的专用软面板控制提供电池模拟器,允许用户:
- 字符串单独调整每个电池的电压
- 设置电压变化过程:OVP / UVP OVP发布/ UVP发布测试
注意:软面板只有一个单元87001。
