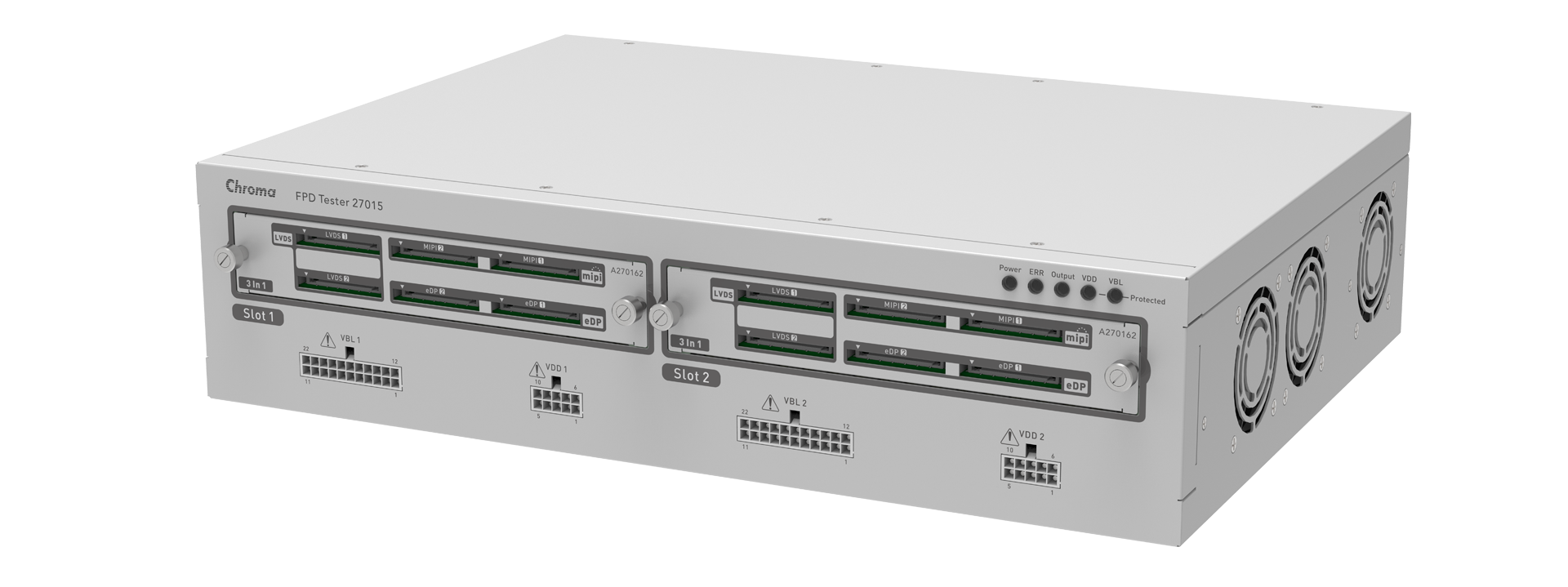

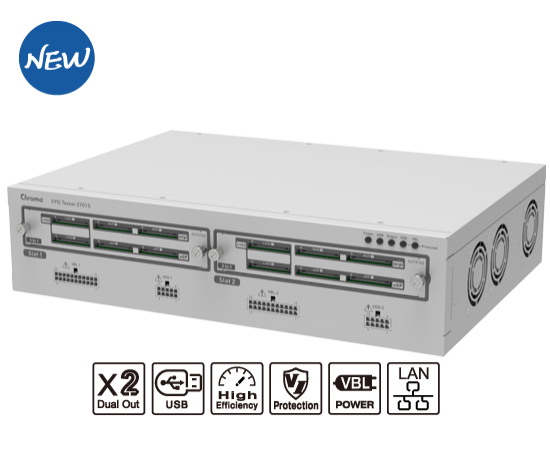

* *的例子A270162 3-in-1信号模块
测试人员的multi-modular支持降低生产成本,确保长期生存能力,允许您选择最优解为任何给定的测试场景。
27015功能dual-slot设计允许多个不同dut的同步测试。它支持多个信号输出,包括MIPI eDP,和LVDS信号模块,为用户提供一系列的信号测试应用程序完全满足各种大小的汽车板的需要。
配备高速独立图形核心,27015浓度有显著提高图形和数据传输速度。的超高分辨率图像转换时间仅为0.1秒(假设一个4 k位图),它提供了极大地增强了测试效率。
27015年的主要单元可以支持两个高速图形处理器。这允许它同时输出不同的决议,测试模式,为两个信号模块和功率,使同时测试多个不同大小的面板。
27015年有4个可编程直流电源的最大输出电流高达150 w(轮式侦察车的)/ 45 w (VDD),最大电压和电流的55 15 v和v / 10 a / 3,分别。FPD大师软件,0.01 v的电压可以调节增量,提供稳定、持续的直流电压输出。这允许用户为他们的特定的应用程序定制电源,完全满足对电能的需求广泛的电视和显示器。
仪器提供了一个电源、信号、个人销激活,在增量和时间编辑1毫秒。权力的计时信号,销输出和关机都可以调整用户需求。
浓度27015提供OVP(过压保护)、(OCP(过电流保护),UVP(低压保护),和跟单信用证(在当前保护)。你可以设置自己的保护参数;如果检测到DUT的电流或电压超过设定的值在输出过程中,保护机制将立即被激活,以避免产品损坏。
保护延时功能可以保证测试精度,防止产生的涌流DUT的电源触发保护机制。
当进行一系列的测试,测试精度往往是影响电压下降造成的输电电缆、连接器和距离。减轻,仪器配备了一个遥感函数,可以自动调节输出协调的区别实际测试电压与设定电压。
27015平板显示器色度测试人员配备嵌入式多媒体卡(eMMC)可以存储任何地方从341年到1365年BMP图像文件,根据图像分辨率,与8 k的最大分辨率。除了使用内置的图像,用户也可以添加自己的测试图像满足各种测试的需要。
*根据模块解决方案
FPD大师软件支持不同的配置不同的信号模块,包括电子数据处理、MIPI和LVDS。当您选择您所选择的模块,实时显示在相应的参数。每个模块可以存储多达100的配置。
当配对27015平板显示器与71241高精度万能试验机测量探针或71242小型测量探针,可以使用/勿动蛋白软件去优化调整汽车闪烁测试步骤(FMA < 3%)在不到5秒。
*需要调整数据(PMIC)和面板设置
浓度提供了一个完整的(实线/单站)自动化液晶测试的模块化解决方案。27015年的小形式使它适合因为生产线设计。通过技术咨询专家,连续的软件开发和全面的技术支持,我们可以帮你找到生产和研发测试应用程序最适合您的需要。

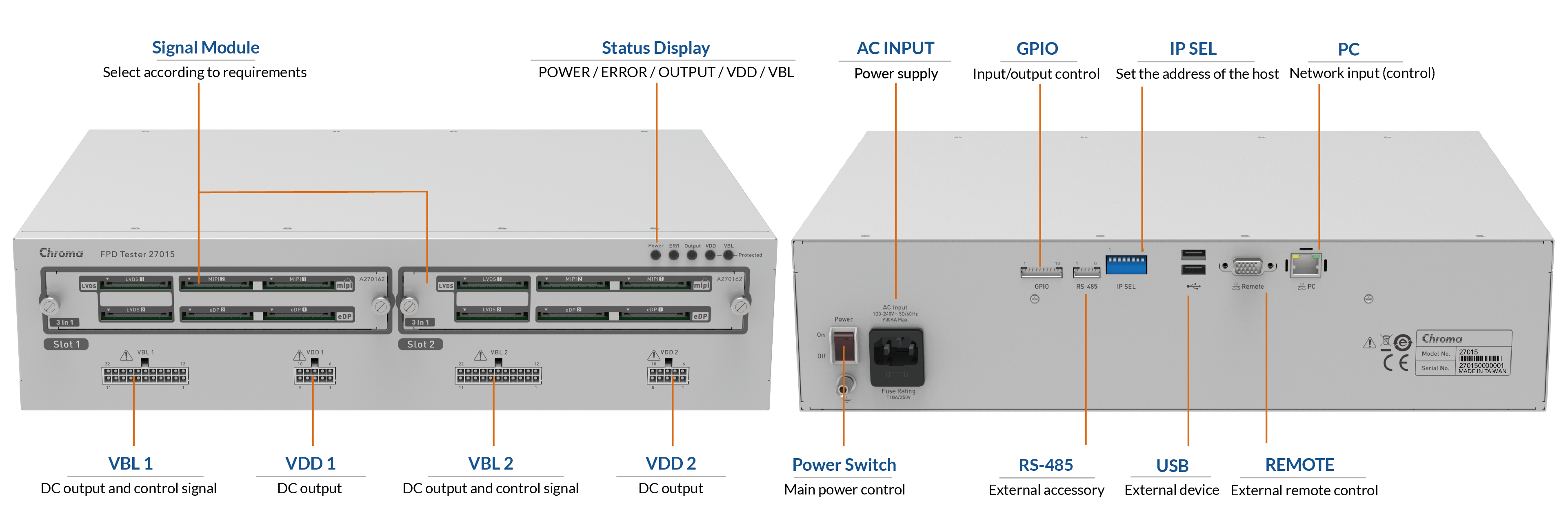

27015年平板显示器上的显示灯测试人员为用户提供一个快速和简单的方法来理解测试人员的地位和确认DUT的实时和测试状态。
FPD大师软件附带了一个时机向导功能,允许用户设置时间参数或标准定义自己的水平和垂直时间参数。软件可以自动计算像素,设置颜色深度,调整Hsync Vsync极性测试显示,以满足广泛的需求。
在生产过程中,显示面板可以开发重大缺陷像素以及亮或暗点带来的污染物,如灰尘、划痕和其他杂质。27015结合/勿动蛋白软件与光标位置功能,它允许您找到确切的物理/单像素点的坐标和RGB颜色向量坐标DUT的展出,并记录相应的数据,激光修复机定位和恢复。
FPD大师软件配备了9种测试模式,包括位图,颜色条,灰度,外框,课程,性格,水平条纹,检查董事会,多像素。您可以组合和编辑每个测试的演示和颜色模式来创建一个用于测试各种各样的图像。
27015主要单位预装4 k浓度和全高清文件分辨率,RGB,对比校正,算法验证,真正的颜色变化,面板收敛,和其他输出测试,提供一个广泛的测试图表。
27015可以用于A040206远程控制器,提供信号和电源的开/关按钮,一个控制旋钮之间快速切换函数和灰度梯度调整,和实时电压/电流显示20 x4液晶屏幕上。(可选)
27015年FPD检测器可以补充67394多通道电源模块,以满足各种中小尺寸面板电压要求。可以结合多个输出信号和时间控制,和时间可以编辑在1 ms的增量来适应各种生产测试应用程序。(可选)
应用程序:面板制造商,驱动器集成电路设计、维修中心、PCB基板测试,自动测试设备制造商,IC可靠性测试,演示,产品验证等。
面板制造商
驱动器集成电路设计
维修中心
PCB基板测试
自动测试
设备制造商
集成电路可靠性测试
示范
产品验证
| 模型 | 模块 (1组) |
信号 | 像素率 (马克思) |
决议 (马克思) |
车道/链接 | 像素格式/颜色深度 |
|---|---|---|---|---|---|---|
| 27015年 | A270162 | MIPI | 1.5 Gbps | 4 k@60hz | 1 / 2 / 3 / 4/8 | RGB 565 / 666/888 |
| 电子数据处理 | 5.4 Gbps | 8 k@30hz | 1 / 2 / 4/8 | 6 / 8/10位 | ||
| LVDS | 600兆赫 | 4 k@60hz | 1 / 2 / 4 | 6 / 8/10位 | ||
| A040209 | MIPI | 1.5 Gbps | 4 k@30hz | 1 / 2 / 4/8 | RGB 565 / 666/888 | |
| A040205 | 电子数据处理 | 5.4 Gbps | 5 k@60hz | 1 / 2 / 4/8 | 6 / 8/10位 | |
| A040204 | V-by-One | 3.75 Gbps | 4 k@120hz | 4 / 8/16 | 6 / 8/10位 | |
| 2918年 | A291800 | LVDS | 600兆赫 | 4 k@60hz | 1 / 2 / 4 | 6 / 8/10位 |
| A291802 | V-by-One | 3.75 Gbps | 4 k@120hz | 4 / 8/16 | 6 / 8 / 10/12位 | |
| A291803 | 电子数据处理 | 8.1 Gbps | 8 k@30hz | 1 / 2 / 4/8 | 6 / 8/10位 | |
| 27014年 | A040209 | MIPI | 1.5 Gbps | 4 k@30hz | 1 / 2 / 4/8 | RGB 565 / 666/888 |
| A040207 | LVDS | 600兆赫 | 4 k@60hz | 1 / 2 / 4 | 6 / 8/10位 | |
| A040205 | 电子数据处理 | 5.4 Gbps | 5 k@60hz | 1 / 2 / 4/8 | 6 / 8/10位 | |
| A040204 | V-by-One | 3.75 Gbps | 4 k@120hz | 4 / 8/16 | 6 / 8/10位 | |
| A040203 | 电子数据处理 | 2.7 Gbps | 4 k@60hz | 1 / 2 / 4/8 | 6 / 8/10位 | |
| A040202 | MIPI | 1 Gbps | 2 k@60hz | 1 / 2 / 3 / 4/8 | RGB 565 / 666/888 | |
| A040201 | MIPI 电子数据处理 |
1 Gbps 1.62/2.7 Gbps |
2 k@60hz | 1 / 2 / 4 | RGB 565 / 666/888 6 / 8/10位 |
|
| 27013年 | - - - - - - | LVDS | 330兆赫 | 2 k@120hz | 1 / 2 / 4 | 6 / 8/10位 |
| 27012年 | - - - - - - | LVDS | 162兆赫 | 2 k@60hz | 1 / 2 | 6/8位 |
| 27011年 | - - - - - - | LVDS | 162兆赫 | 1600年@60hz | 1 / 2 | 6/8位 |
| 模型 | 模块 (1组) |
信号 | 电源模块 | VDD | 轮式侦察车 | 控制 | 显示 | SSC | ASSR | 训练模式 | DCS | PSR / PSR2 (选择) |
VRR (选择) |
美索 (选择) |
DSC (选择) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27015年 | A270162 | MIPI | 内置 | 1 ~ 15 v / 3 (45 w) |
5 ~ 55 v / 10 a (150 w) |
PC /远程/以太网/ wi - fi | - - - - - - | - - - - - - | - - - - - - | - - - - - - | ● | - - - - - - | - - - - - - | - - - - - - | ● |
| 电子数据处理 | ● | ● | - - - - - - | ● | ● | ● | |||||||||
| LVDS | |||||||||||||||
| - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | ||||||||||
| A040209 | MIPI | ||||||||||||||
| 1 ~ 6 v / 0.5 a 6 ~ 1 v / 0.5 a |
2 ~ 25 v / 20 (100 w) |
个人电脑/远程/以太网 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | ● | - - - - - - | - - - - - - | - - - - - - | ● | ||||
| A040205 | 电子数据处理 | 2 ~ 20 v / 10 a (36 w) |
- - - - - - | - - - - - - | ● | ● | - - - - - - | ● | - - - - - - | - - - - - - | - - - - - - | ||||
| A040204 | V-by-One | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | |||||
| 2918年 | A291800 | LVDS | 67393年 (选择) |
2 ~ 25 v / 22 (264 w) |
3 ~ 30 v / 20 (480 w) |
个人电脑/远程/以太网 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | ● | - - - - - - | - - - - - - |
| A291802 | V-by-One | - - - - - - | ● | - - - - - - | - - - - - - | - - - - - - | - - - - - - | ● | - - - - - - | - - - - - - | |||||
| A291803 | 电子数据处理 | - - - - - - | ● | ● | ● | - - - - - - | ● | ● | ● | ● | |||||
| 27014年 | A040209 | MIPI | 内置 | 1 ~ 6 v / 0.5 a 6 ~ 1 v / 0.5 a |
2 ~ 25 v / 20 (100 w) |
个人电脑/远程/以太网 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | ● | - - - - - - | - - - - - - | - - - - - - | ● |
| A040207 | LVDS | 2 ~ 20 v / 10 a (36 w) |
- - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | ||||
| A040205 | 电子数据处理 | - - - - - - | - - - - - - | ● | ● | - - - - - - | ● | - - - - - - | - - - - - - | - - - - - - | |||||
| A040204 | V-by-One | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | |||||
| A040203 | 电子数据处理 | - - - - - - | - - - - - - | - - - - - - | ● | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | |||||
| A040202 | MIPI | - - - - - - | - - - - - - | - - - - - - | - - - - - - | ● | - - - - - - | - - - - - - | - - - - - - | - - - - - - | |||||
| A040201 | MIPI 电子数据处理 |
3 ~ 20 v / 2 | - - - - - - | - - - - - - | - - - - - - | ● | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | ||||
| 27013年 | - - - - - - | LVDS | 内置 | 3 v ~ 13 v / 3.5 a | 25 v / 26 | 关键 | 液晶显示器 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
| 27012年 | - - - - - - | 12 v / 5 v / 3.3 v | 24 v / 12 v / 5 v | 领导 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | |||
| 27011年 | - - - - - - | 12 v / 5 v / 3.3 v | 12 v / 5 v | 领导 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
