色度66203/66204产品是专为多相交流电源功率量测所设计的数位式功率表,适合于大部份的电机及电器产品量测应用(66203提供3模组,66204提供4模组)。此系列产品提供多种输入电压配置接线模式(1 p2w / 1 p3w / 3 p3w / 3 v3a / 3 p4w),使用者可依需求选择接线模式以符合特定接线方式的电压,电流,功率以及其他参数量测。66203/66204的多组电压及电流档位可提供更广泛和准确的量测应用。不同于一般传统使用类比线路设计的方式,66200系列采用16位元高解析类比转数位,最高250 khz的取样频率,及高速的数位讯号处理(DSP)技术以符合高准度参数量测。
比起其他厂牌同等级的功率表，它能提供更多功能，及更快速量测出稳定及精确的数值。66200系列数位式功率表系列有四个显示视窗，同时提供不同参数读取，使用者可以很容易的选择想读取的数值。每个视窗的七段显示器提供5个数位的量测解析度。另外于后背板提供USB搭配GPIB和USB搭配可以两种标准介面供使用者选择做为数位控制使用。
66203/66204符合能源之星/ IEC 62301 / ErP标准对于功率量测需求。此系列产品内部提供两组量测电流感测器,可支援最小电流档5位硕士可满足无负载模式小于30 mw低功率量测要求,同时也适用于大电流量测应用。对于大20于电流量测部份,可搭配外部分流器(外部分流)或CT以符合量测需求。针对66203/66204可提供的量测参数部份,除了电压(Vrms),电流(irm),频率(Hz),有效功率(W),视在功率(VA),无效功率(VAR),功率因数(PF)、电流波峰因素(CF)外,还可以测量涌浪电流(侵入电流),总谐波失真率(总谐波失真)及能量(焦耳)。因此66203/66204可满足研发部门或品管部门的量测需求。66203/66204的体积为3U的高度及一半标准机柜宽度，非常适用于系统整合。
应用及功能介绍
66203/66204的多量测模组功能可支援以下多种接线方式的功率量测，使用者可依需求选择接线模式以符合特定接线方式的电压、电流、功率以及其他参数量测。
| 通道1 | 通道2 | 通道3 | 通道4 | |
|---|---|---|---|---|
| 1 p2w单相两线式 | 1 p2w | 1 p2w | 1 p2w | 1 p2w |
| 1 p3w单相三线式 | 1 p3w | 1 p2w | 1 p2w | |
| 3 p3w三相三线式 | 3 p3w | 1 p2w | 1 p2w | |
| 3 v3a三相三线式 | 3 v3a | 1 p2w | ||
| 3 p4w三相四线式 | 3 p4w | 1 p2w | ||
 ▲1P2W(单相二线制) 单相两线式 |
 ▲1P3W(单相三线制) 单相三线式 |
 ▲3P3W(三相三线制) 三相三线式 |
 ▲3P4W(三相四线制) 三相四线式 |
 ▲3V3A(三相三线制) 三相三线式 |
66203/66204的量测通道可分别进行独立量测，因此适合应用于待测物的多点量测。例如：可以使用66204的4通道分别量测太阳能逆变器的输入及三相输出交流参数值部份。另外，66203/66204也支援功率效能计算功能。使用者可以应用此功能计算出待测物的整体效能,针对太阳能逆变器输入端1000 vdc高压量测部份可搭配高压功能及选配治具使用。
同时,也可使用3 p3w三相三线式所支援的两瓦特计量测方式对于三相交流电源待测物进行功率量测,例如:电源供应器功率量测应用。以及使用内建功率效能计算功能计算出电源供应器的整体效能。
选择1 p2w单相两线式最多可同时量测4个待测物(66204),每个模组最小电流量测档位5 ma,可符合空载功率(< 30 mw)量测以及能源之星(能源之星),IEC62301, EN50564对于功率量测要求。因此非常适合应用于电脑伺服器,机上盒,电视,领导照明电源供应器,电池充电器等产品测试。
使用者定义界限,进行去/ NG测试
数66203/66204位功率表可以让使用者定义量测参数的最大或最小界线值,在量测过程中,进行去/ NG的测试。在一段设定时间内，若量测值在界限值之内，则显示绿灯。若量测值在界限值之外,则马上显示红灯失败。
 ▲针对大于20武器电流量测部份,可搭配外部分流器(外部分流)使用 |
 ▲最小化空间设计,符合标准机框可支援最多8个量测模组 |
功率量测 : 平均模式、视窗模式与积分模式
当使用传统的功率表量测待测物时，有时候会有功率数值一直跳动，无法读取的状况发生。这是因为待测物的功率消耗变动,或是非线性的运作模式(例如:破裂模式),拉载电流在每次量测撷取时段不一样时,就得到不一样的数值,如下图的T1 ~ T4。若用简单的平均运算法，只能得到一个视觉上的稳定值，还是有其他没撷取到的状况遗漏了，所以并非是适当的方法。
66203/66204不仅提供平均模式，也提供了移动窗口法，让用户设定时间长度，量测时会计算窗口内所有数据，所以不会遗漏任何讯号。除此之外也提供能量累积模式(集成模式)来量测功率。这种积分模式由用户设定一段时间，在此时间内会对电压及电流的瞬间功率积分，得到能量(焦耳)。将能量再除以时间，这样就得到没有状况遗漏的真正平均功率。66203/66204数字功率表提供5mA及波峰因素为4的电流档位，在小功率(<10W)有0.1mW的分辨率，小于2%的不确定度，非常适用于量测空载功率的应用。这些功能让66203/66204数字功率表满足能源之星ENERGY STAR / IEC 62301 / ErP / SPEC Power 的测试需求。
总谐波失官真量测,使用者定义阶数的失真度
66203/66204数字功率表提供量测电压和电流的总谐波失真率(总谐波失真)的功能,可直接显示在功率表上。而有些应用(例如能源之星),需要使用者验证供给待测物的输入交流电压的失真率需小于2%(13阶谐波成份的失真率)。
66203/66204数字功率表也提供了能让使用者定义谐波阶数n的设定,可由2到50的范围,来量测指定的失真率,其计算公式如下。这样,使用者就可很容易的达到能源之星的量测验证要求。
涌浪电流(侵入电流)量测
66203/66204数字功率表提供量测涌浪电流(是)的功能,用户可以设定一个电流准位(A)来触发开始量测电流,或使用后背板的TTL信号来进行触发;另外,可设定延迟参数(延迟),用来延迟真正撷取电流波形的时间,可帮助忽略掉刚开始不需要的波峰B;时间参数,为实际撷取波形的时间长度。
透过以上设定机制,66203/66204数字功率表可量测到C点的波峰电流,在实际应用上可以避开待测物输入端X电容造成的效应,可侦测到有缓开机(软启动)的真正涌浪电流。
低通滤波器(低通滤波器)设定
数66203/66204位功率表的量测带宽大于50千赫。但是在有些应用上，并不想把高频成份包括至量测值中。例如量待测物的输入电流时，尤其是小功率应用状况下，一些因为输入电源的开关切换产生的高频电流会导至电流值增加，所以不希望被量测入总数值中。66203/66204数字功率表可启动5 khz的低通滤波器(低通滤波器),以滤除掉不想要的高频成份。这种弹性的设计，可让使用者针对不同量测需求，来得到适当的量测数值。

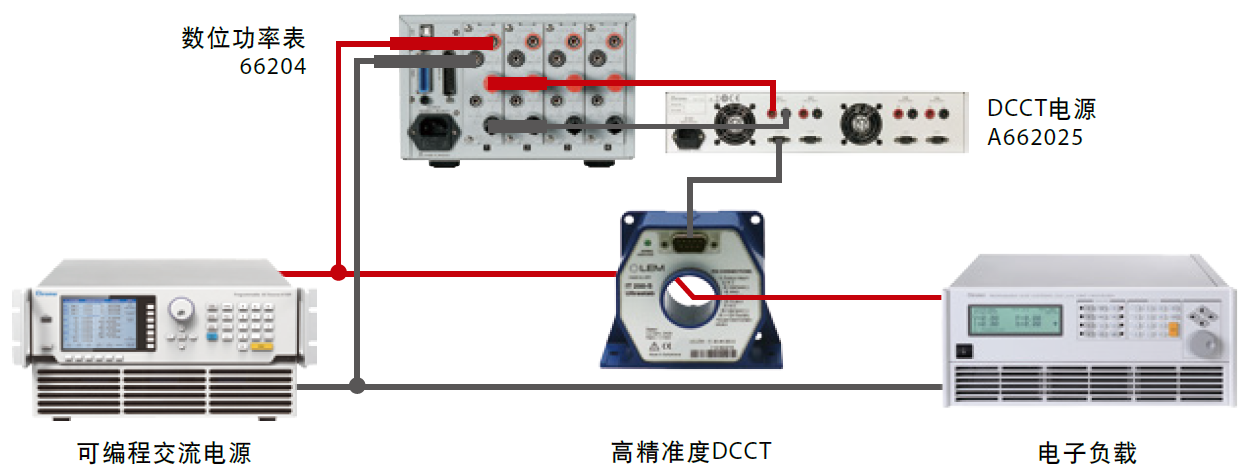

大电流量测应用,支持高精准度DCCT选购配件

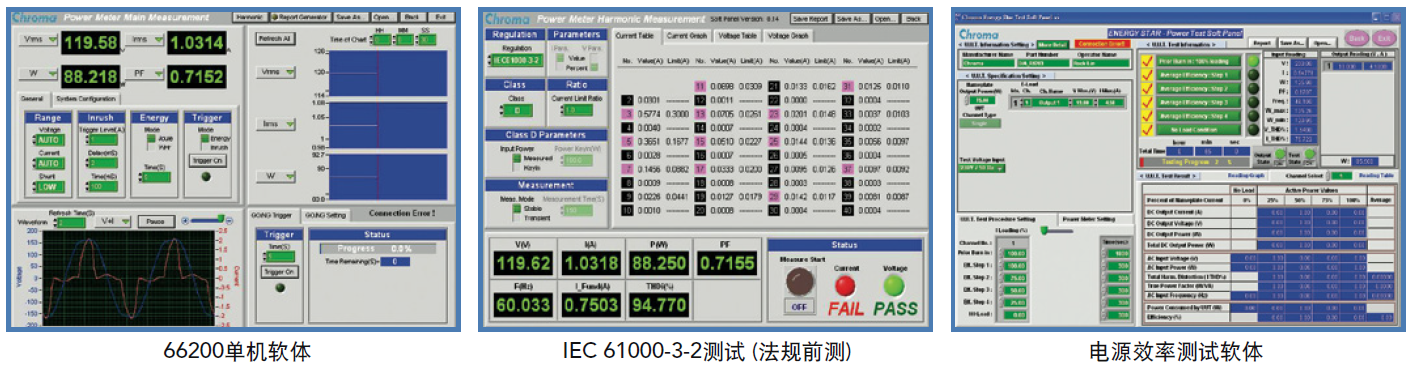

计算机图形化接口软件
66200系列功率表提供单机软件,让用户透过USB或通用接口总线接口在计算机上控制及读取数据,还可观察电压电流波形,记录随时间变化的关系图,及设定参数及时间,将长时间量测值储存至档案后供分析。搭配1 p2w(单相两线)单相两线式接线功能(特定量测单通道)时可以量测谐波成分,进行IEC 61000-3-2电流谐波限制的前测作业。另外电源效率测试软件(搭配1 p2w接线功能特定量测单信道),整合了66203/66204功率表,电子负载及交流电源,可依照节能规范简单设定后,即可自动按法规步骤进行测试,并产生报告,相当适用于研发或品保验证。
